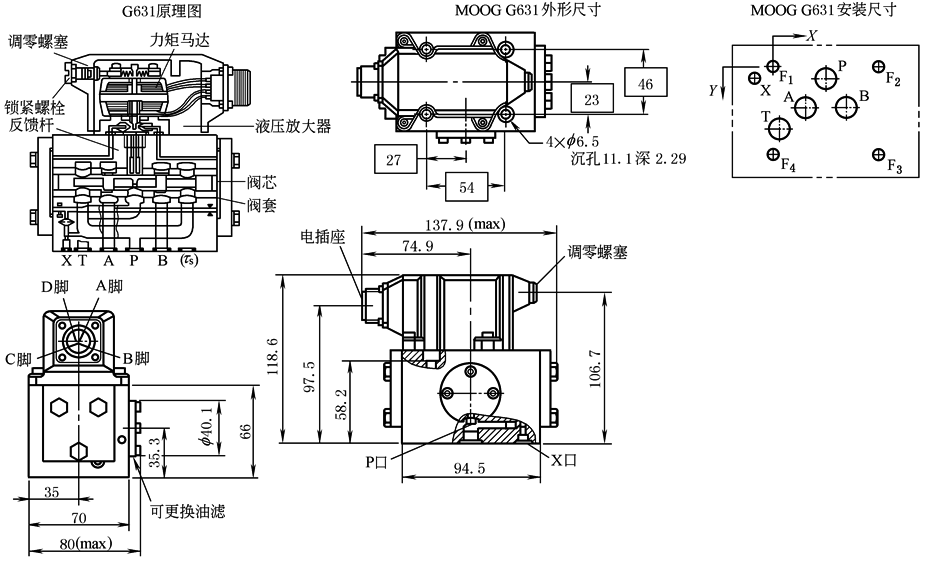

MOOG760、MOOGG761和MOOGG631型电液伺服阀外形及安装尺寸mm

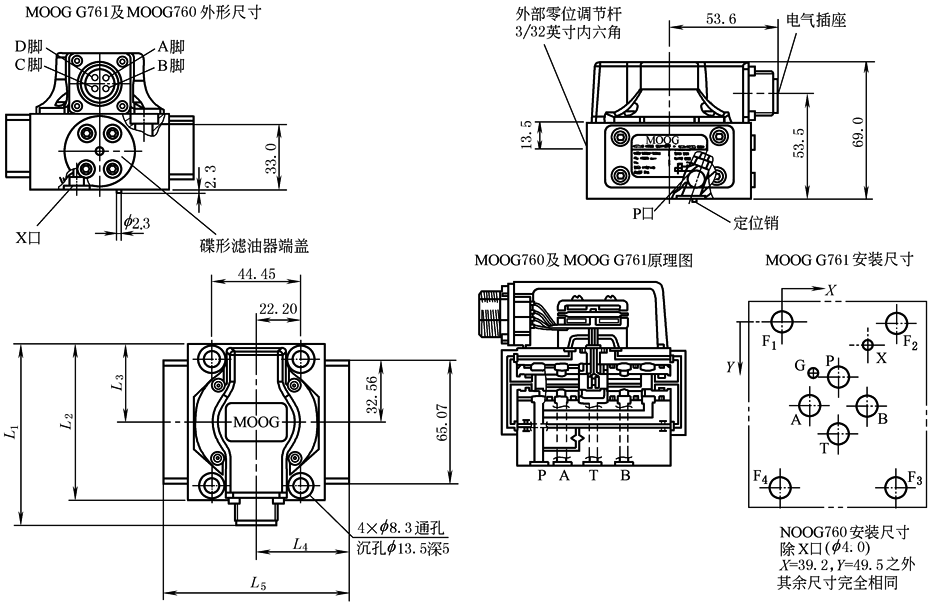

MOOG760、MOOG G761和MOOG G631型电液伺服阀外形及安装尺寸　　　　　　　　　　　　　　　mm

坐标

P

A

B

T

X

F1

F2

F3

F4

尺寸

f 11.2

f 11.2

f 11.2

f 11.2

f 5.3

M6

M6

M6

M6

X

27

16.7

37.3

3.2

-9

0

54

54

0

Y

6.3

21.4

21.4

32.5

-6.4

0

0

46

46



b22d6d41aa

b22d6d41bb

型号

L1

L2

L3

L4

L5



坐标

P

A

B

T

X

G

F1

F2

F3

F4



尺寸

f 7.9

f 7.9

f 7.9

f 7.9

f 4.0

f 3.6

M8

M8

M8

M8

MOOG G761

94.1

81

40.5

46.7

93.5



X

22.2

11.1

33.3

22.2

33.3

12.3

0

44.4

44.4

0

MOOG760

97.3

87.4

43.7

48

96



Y

21.4

32.5

32.5

43.6

8.7

19.8

0

0

65.0

65.0
