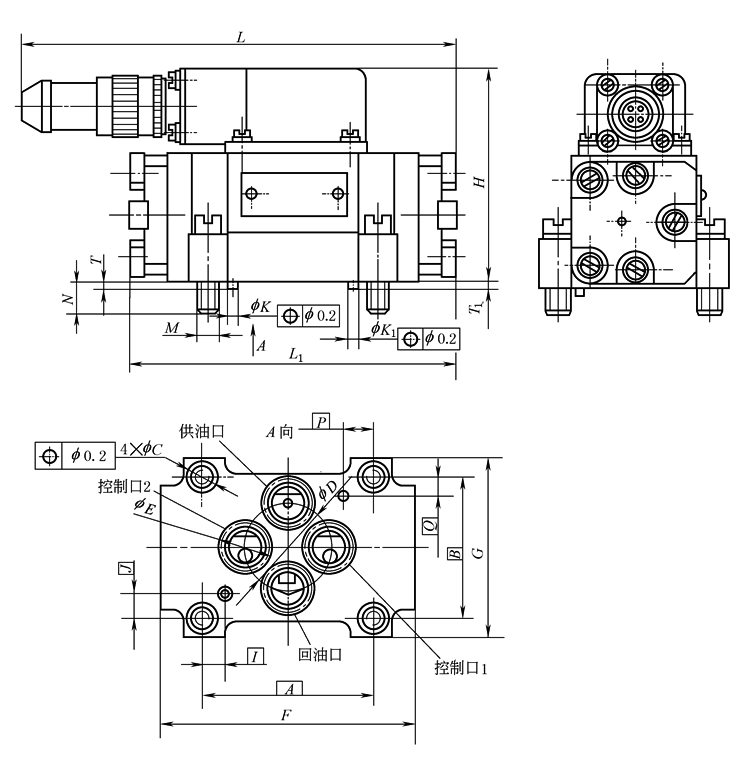

FF106、FF130、YF13、MOOG35和MOOG34型电液伺服阀外形及安装尺寸　　　　　　　　　　mm

型号

A

B

C

D

E

F

G

H

I

J

备注

FF106

50

44

6.5

25

15.8

76

56

65

7

7

FF130

42.8

34.14

4.5

19.8

12.7

64

45

50

YF13

50

44

6.5

25

15.8

76

56

64.5

7

7

MOOG35

50.8

44.5

6.7

25.4

15.9

76.2

57.4

64

MOOG34

42.9

34.1

5.2

19.8

12.7

45.8

48.5

型号

K

K₁

L

L₁

M

N

P

Q

T

T₁

备注

FF106

2.5

130

97

M6

9

2

FF130

2.5

112.5

90

M4

10

11.53

4.37

2.5

YF13

2.5

117

M6

2

MOOG35

2.5

96

96

6.4

9.5

2.5

MOOG34

2.5

82

76.2

11.5

4.4

2

注：MOOG35和MOOG34型的L尺寸为不带插头的尺寸。MOOG34型两端盖与图示不同，为四个螺栓固定。
