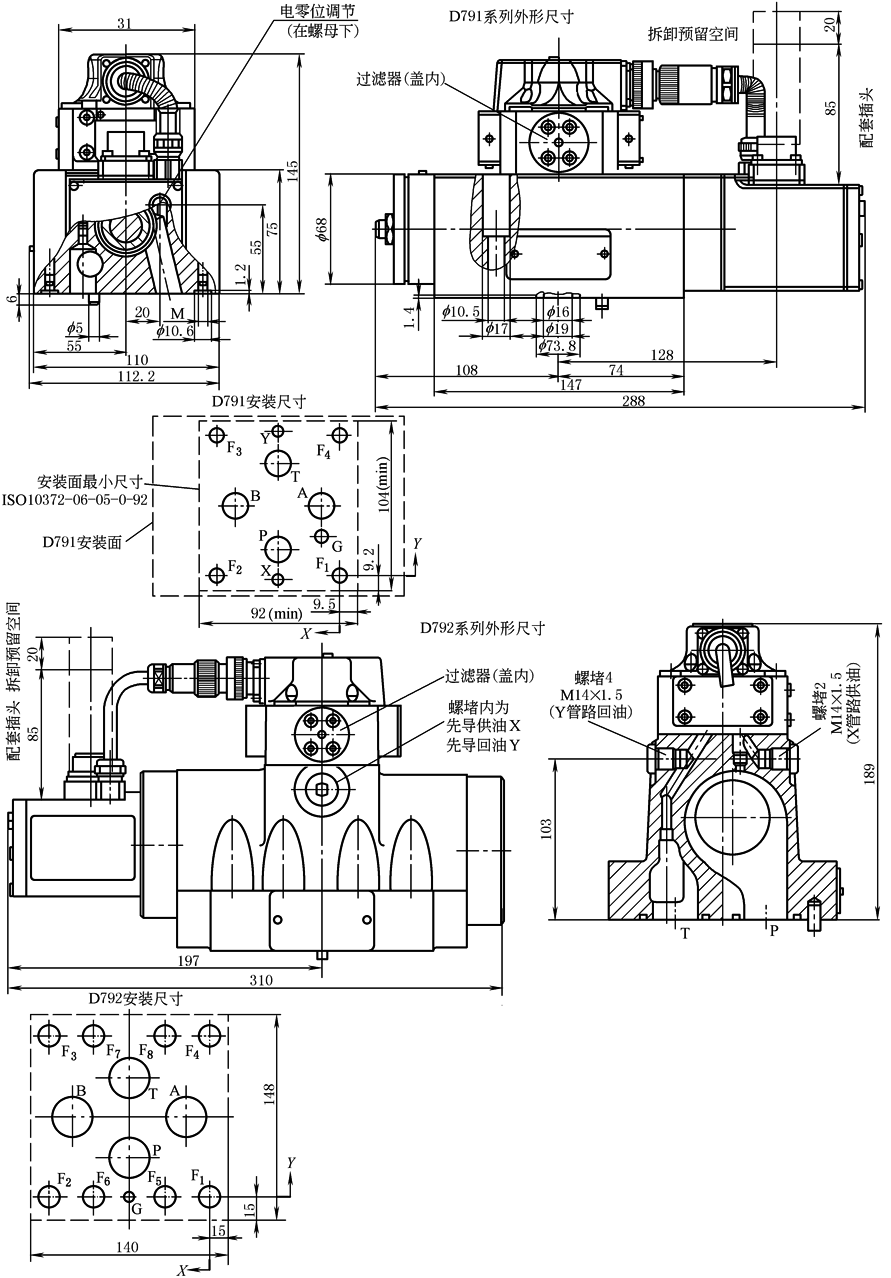

MOOGD791和D792型电反馈三级阀外形及安装尺寸mm

MOOG D791和D792型电反馈三级阀外形及安装尺寸mm

坐标

P

A

B

T

G

X

Y

F1

F2

F3

F4

尺寸

f 16

f 16

f 16

f 16

f 8

f 6

f 6

M10

M10

M10

M10

X

36.5

11.1

61.9

36.5

11.1

36.5

36.5

0

73

73

0

Y

17.4

42.8

42.8

68.2

23.7

-2.6

88.2

0

0

85.6

85.6




坐标

P

A

B

T

G

F1

F2

F3

F4

F5

F6

F7

F8

尺寸

f 28

f 28

f 28

f 28

f 8

M16

M16

M16

M16

M16

M16

M16

M16

X

55.4

15.8

95.0

55.4

55.4

0

110.8

110.8

0

31.5

79.3

79.3

31.5

Y

30.1

58.7

58.7

87.3

0

0

0

117.4

117.4

0

0

117.4

117.4
