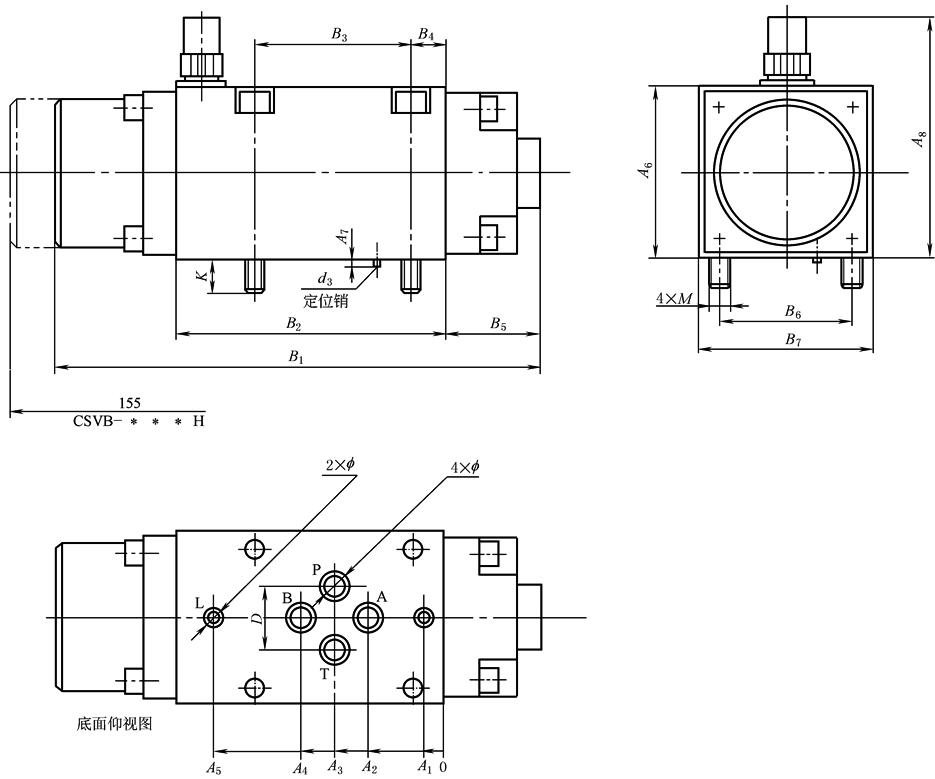

SV(CSV)和SVA型电液伺服阀外形及安装尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

A₁

A₂

A₃

A₄

A₅

A₆

A₇

A₈

B₁

B₂

B₃

SV8

10.5

27.5

40

52.5

87

65

2.5

170

102

52

SV10

20

44.5

70

95.5

120

90

2.5

258

161

73

SVA8

15.5

32.5

45

57.5

92

65

2.5

100

175

107

52

SVA10

30

54.5

80

105.5

130

95

2.5

130

270

169

73

型号

B₄

B₅

B₆

B₇

D

d₃

2×f

4×f

K

M

备注

SV8

14

30

52

65

25

f 2.5

4

10

12

M8

SV10

33.5

37

86

108

51

f 3

5

18

14.5

M10

SVA8

19

30

52

65

25

f 2.5

4

10

14

M8

SVA10

43.5

41

86

108

51

f 2.5

5

19

14.5

M10
