计算选型
|

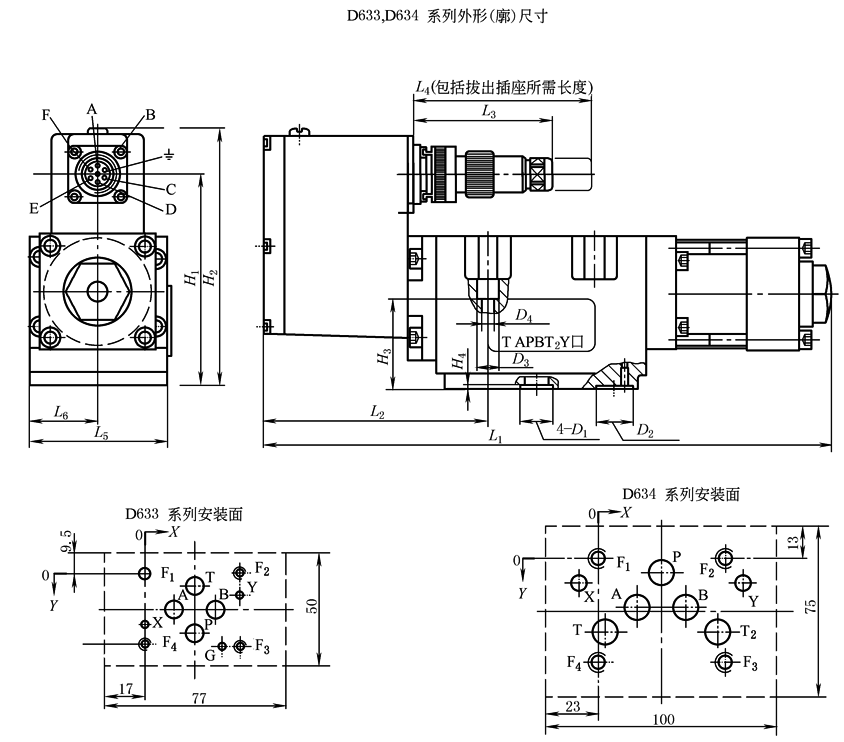

MOOGD633、D634系列直动式电液伺服阀外形及安装尺寸 mm |
||||||||||||||||||||||||||||
|
注意： 1.符合ISO4401-05-05-0-94标准 若阀工作在以下状态时，必须使用阀口Y： — 三通或四通阀，且pT＞0.5MPa时； — 阀以2×2型式外接时 2.安装螺钉时的扭矩为13N·m 3.阀安装面的平面度小于0.025mm，表面粗糙度优于Ra0.8 |
||||||||||||||||||||||||||||
|
D633，D634系列安装尺寸 |
X口不能钻孔，阀上无此孔的密封圈 |
|||||||||||||||||||||||||||
|
型号 |
坐标 |
P |
A |
B |
T |
T2 |
X |
Y |
F1 |
F2 |
F3 |
F4 |
G |
|||||||||||||||
|
D633 |
尺寸 |
f 7.5 |
f 7.5 |
f 7.5 |
f 7.5 |
f 7.5 |
|
f 3.3 |
M5 |
M5 |
M5 |
M5 |
4 |
|||||||||||||||
|
|
X |
21.5 |
12.7 |
30.2 |
21.5 |
|
|
40.5 |
0 |
40.5 |
40.5 |
0 |
33 |
|||||||||||||||
|
|
Y |
25.9 |
15.5 |
15.5 |
5.1 |
|
|
9 |
0 |
-0.75 |
31.75 |
31 |
31.75 |
|||||||||||||||
|
D634 |
尺寸 |
f 11.2 |
f 11.2 |
f 11.2 |
f 11.2 |
f 11.2 |
|
f 11.2 |
M6 |
M6 |
M6 |
M6 |
|
|||||||||||||||
|
|
X |
27 |
16.7 |
37.3 |
3.2 |
50.8 |
|
62 |
0 |
54 |
54 |
0 |
|
|||||||||||||||
|
|
Y |
6.3 |
21.4 |
21.4 |
32.5 |
32.5 |
|
11 |
0 |
0 |
46 |
46 |
|
|||||||||||||||
|
D633，D634系列外形尺寸 |
||||||||||||||||||||||||||||
|
型号 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
H1 |
H2 |
H3 |
H4 |
D1 |
D2 |
D3 |
D4 |
||||||||||||||
|
D633 |
239 |
116 |
71 |
91 |
49 |
36 |
87 |
113 |
47 |
1.3 |
f 12.4 |
f 11 |
f 9.5 |
f 5.4 |
||||||||||||||
|
D634 |
290 |
116 |
71 |
91 |
72 |
36 |
122 |
148 |
47 |
1.3 |
f 15.7 |
f 18.7 |
f 11 |
f 6.5 |
||||||||||||||
