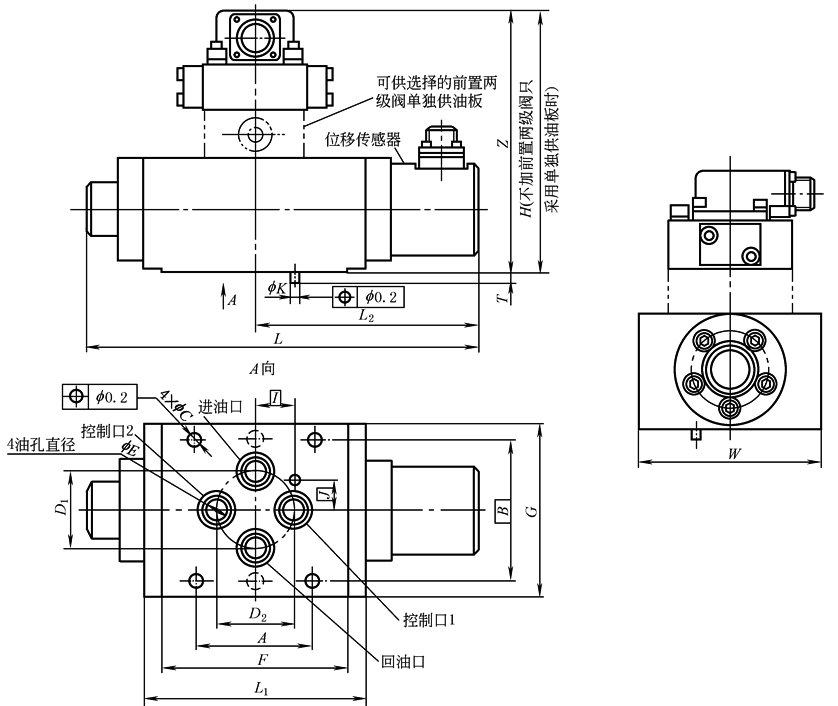

FF109和DYSF-3G-型电反馈三级阀外形及安装尺寸　　　　　　　　　　　　　　　　　　mm

型号

A

B

C

D₁

D₂

E

F

G

H

先导阀

FF109

76.2

80

10.5

38

38

18

143

102

118

FF102

DYSF-3G-1

76.4

100

10.7

42

42

125

120

139

DYSF-3Q

DYSF-3G-11

90

105

10.7

50

50

130

130

177

DYSF-3Q

型号

I

J

K

L

L₁

L₂

T

W

Z

先导阀

FF109

218.1

143

133.5

102.8

FF102

DYSF-3G-1

250

125

120

DYSF-3Q

DYSF-3G-11

2268

170

168

130

DYSF-3Q

注：1．表中所列各阀外形相差极大，外廓尺寸只提供该阀所占安装空间。

2．尺寸Z随先导阀和先导级是否单独供油而变。
