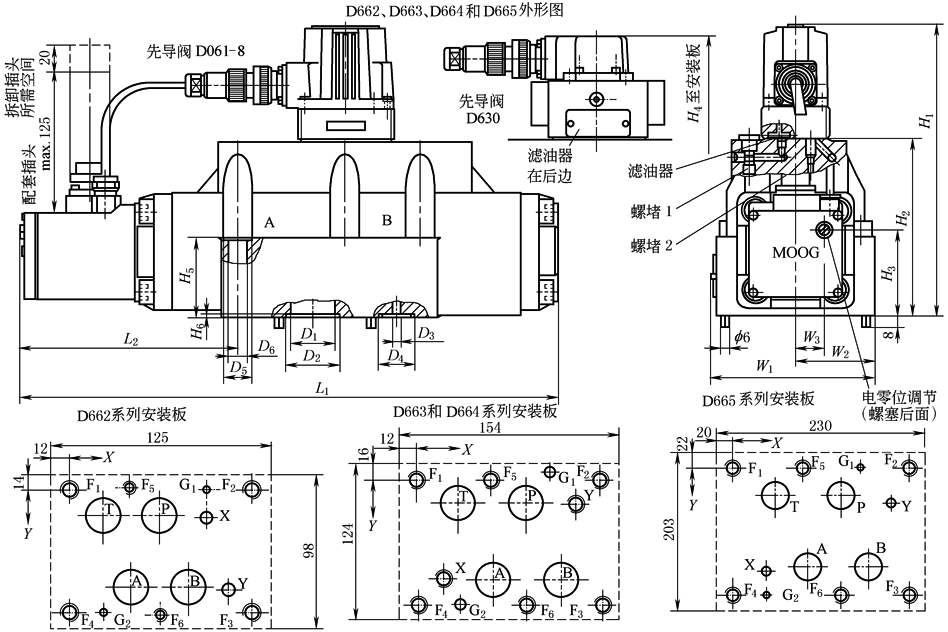

MOOGD662~D665系列电液伺服阀外形及安装尺寸　　　　　　　　　　　　　　　　　　　　　　　　mm

安装面须符合ISO 4401-08-07-0-94标准。对最大流量，安装板的P、T、A和B口直径必须分别为20mm(D662系列)，28mm(D663系列)，32mm(664系列)，50mm(665系列)。安装面平面度在100mm距离内小于等于0.01mm，表面粗糙度R_a＜0.8μm

D662~D665系列安装尺寸

D662

P

A

T

B

X

Y

G₁

G₂

F₁

F₂

F₃

F₄

F₅

F₆

尺寸

f 20

f 20

f 20

f 20

f 6.3

f 6.3

f 4

f 4

M10

M10

M10

M10

M6

M6

X

50

34.1

18.3

65.9

76.6

88.1

76.6

18.3

0

101.6

101.6

0

34.1

50

Y

14.3

55.6

14.3

55.6

15.9

57.2

0

69.9

0

0

69.9

69.9

-1.6

72.5

D663

P

A

T

B

X

Y

G1

G2

F1

F2

F3

F4

F5

F6

尺寸

f 28

f 28

f 28

f 28

f 11.2

f 11.2

f 7.5

f 7.5

M12

M12

M12

M12

M12

M12

X

77

53.2

29.4

100.8

17.5

112.7

94.5

29.4

0

130.2

130.2

0

53.2

77

Y

17.5

74.6

17.5

74.6

73

19

-4.8

92.1

0

0

92.1

92.1

0

92.1

D664

P

A

T

B

X

Y

G₁

G₂

F₁

F₂

F₃

F₄

F₅

F₆

尺寸

f 32

f 32

f 32

f 32

f 11.2

f 11.2

f 7.5

f 7.5

M12

M12

M12

M12

M12

M12

X

77

53.2

29.4

100.8

17.5

112.7

94.5

29.4

0

130.2

130.2

0

53.2

77

Y

17.5

74.6

17.5

74.5

73

19

-4.8

92.1

0

0

92.1

92.1

0

92.1

D665

P

A

T

B

X

Y

G₁

G₂

F₁

F₂

F₃

F₄

F₅

F₆

尺寸

f 50

f 50

f 50

f 50

f 11.2

f 11.2

f 7.5

f 7.5

M20

M20

M20

M20

M20

M20

X

114.3

82.5

41.3

147.6

41.3

168.3

147.6

41.3

0

190.5

190.5

0

76.2

114.3

Y

35

123.8

35

123.8

130.2

44.5

0

158.8

0

0

158.8

158.8

0

158.8

D662~D665外形尺寸

型号

L₁

L₂

W₁

W₂

W₃

H₁

H₂

H₃

H₄

H₅

H₆

D₁

D₂

D₃

D₄

D₅

D₆

D662

317

154

95

49

20

190

107

51

181

45

2

f 20

f 26.5

f 7

f 13.9

f 18

f 18

D663

385

157

118

58

20

213

130

63

204

57

2

f 32

f 39

f 6.3

f 25

f 20

f 13.5

D664

385

157

118

58

20

213

130

63

204

57

2

f 32

f 39

f 6.3

f 25

f 20

f 13.5

D665

497

171

200

99

20

349

229

112

388

59

2.8

f 50

f 60

f 3.2

f 17

f 33

f 22
