齿廓凸度C_α

在有些应用中，适当的齿廓修形涉及顶部和根部，修削使轮齿从中间开始逐渐向顶部和根部形成弓形，如图1所示

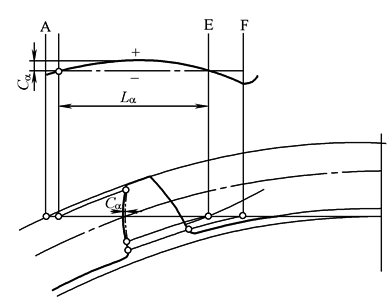

图1  齿廓的凸度C_α

渐开线曲率增加的高度可用下面方法确定

在线图中，用一条直线将齿廓迹线与计值范围(L_α)两端的交点连起来，如图2所示，在这条直线与另一条和它平行且相切于平均曲线间的距离(在记录偏差的方向测量)，就等于该齿廓的凸度(C_α)

图2  齿廓凸度C_α的确定

有意做成的凸形齿所产生的齿廓线图，其设计齿廓和平均齿廓迹线通常呈抛物线
