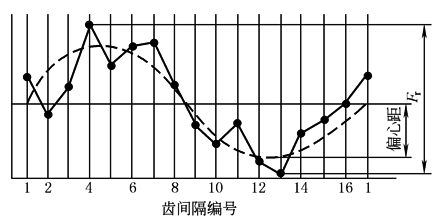

径向跳动F_r 齿轮径向跳动F_r的值，为测头(球形、圆柱形、砧形)相继放置在每个齿槽内时，从它到齿轮轴线的最大和最小径向距离之差。在每次检查中间，测头在近似齿高中部处与左右齿面接触，下图显示的一个径向跳动的图例，在图中，偏心距是径向跳动的一部分(见ISO/TR 16004-2) 16个齿的齿轮径向跳动示图 5级精度径向跳动F_r公差的推荐公式在下面的公式里，要使用模数和直径的实际值 F_r＝0.8F_p＝0.24m_n+1.0+5.6 与径向综合偏差一样，它们有相同的精度制径向跳动公差(见下表)
径向跳动公差F_r
分度圆直径 d/mm	模数 m_n/mm	精度等级
		0	1	2	3	4	5	6	7	8	9	10	11	12
		F_r/μm
5≤d≤20	0.5≤m_n≤2.0	1.5	2.5	3.0	4.5	6.5	9.0	13	18	25	36	51	72	102
20＜d≤50	2.0＜m_n≤3.5	1.5	2.5	3.5	4.5	6.5	9.5	13	19	27	38	53	75	106
	0.5≤m_n≤2.0	2.0	3.0	4.0	5.5	8.0	11	16	23	32	46	65	92	130
	2.0＜m_n≤3.5	2.0	3.0	4.0	6.0	8.5	12	17	24	34	47	67	95	134
	3.5＜m_n≤6.0	2.0	3.0	4.5	6.0	8.5	12	17	25	35	49	70	99	139
50＜d≤125	6.0＜m_n≤10	2.5	3.5	4.5	6.5	9.5	13	19	26	37	52	74	105	148
	0.5≤m_n≤2.0	2.5	3.5	5.0	7.5	10	15	21	29	42	59	83	118	167
	2.0≤m_n≤3.5	2.5	4.0	5.5	7.5	11	15	21	30	43	61	86	121	171
	3.5＜m_n≤6.0	3.0	4.0	5.5	8.0	11	16	22	31	44	62	88	125	176
	6.0＜m_n≤10	3.0	4.0	6.0	8.0	12	16	23	33	46	65	92	131	185
	10＜m_n≤16	3.0	4.5	6.0	9.0	12	18	25	35	50	70	99	140	198
125＜d≤280	16＜m_n≤25	3.5	5.0	7.0	9.5	14	19	27	39	55	77	109	154	218
	0.5≤m_n≤2.0	3.5	5.0	7.0	10	14	20	28	39	55	78	110	156	221
	2.0＜m_n≤3.5	3.5	5.0	7.0	10	14	20	28	40	56	80	113	159	225
	3.5＜m_n≤6.0	3.5	5.0	7.0	10	14	20	29	41	58	82	115	163	231
	6.0＜m_n≤10	3.5	5.5	7.5	11	15	21	30	42	60	85	120	169	239
	10＜m_n≤16	4.0	5.5	8.0	11	16	22	32	45	63	89	126	179	252
	16＜m_n≤25	4.5	6.0	8.5	12	17	24	34	48	68	96	136	193	272
	25＜m_n≤40	4.5	6.5	9.5	13	19	27	38	54	76	107	152	215	304
280＜d≤560	0.5≤m_n≤2.0	4.5	6.5	9.0	13	18	26	36	51	73	103	146	206	291
	2.0＜m_n≤3.5	4.5	6.5	9.0	13	18	26	37	52	74	105	148	209	269
	3.5＜m_n≤6.0	4.5	6.5	9.5	13	19	27	38	53	75	106	150	213	301
	6.0＜m_n≤10	5.0	7.0	9.5	14	19	27	39	55	77	109	155	219	310
	10＜m_n≤16	5.0	7.0	10	14	20	29	40	57	81	114	161	228	323
	16＜m_n≤25	5.5	7.5	11	15	21	30	43	61	86	121	171	242	343
	25＜m_n≤40	6.0	8.5	12	17	23	33	47	66	94	132	187	265	374
	40＜m_n≤70	7.0	9.5	14	19	27	38	54	76	108	153	216	306	432
560＜d≤1000	0.5≤m_n≤20	6.0	8.5	12	17	23	33	47	66	94	133	188	266	376
	2.0＜m_n≤35	6.0	8.5	12	17	24	34	48	67	95	134	190	269	380
	3.5＜m_n≤60	6.0	8.5	12	17	24	34	48	68	96	136	193	272	385
	6.0＜m_n≤10	6.0	8.5	12	17	25	35	49	70	98	139	197	279	394
	10＜m_n≤16	6.5	9.0	13	18	25	36	51	72	102	144	204	288	407
	16＜m_n≤25	6.5	9.5	13	19	27	38	53	76	107	151	214	302	427
	25＜m_n≤40	7.0	10	14	20	29	41	57	81	115	162	229	324	459
	40＜m_n≤70	8.0	11	16	23	32	46	65	91	129	183	258	365	517
1000＜d≤1600	2.0≤m_n≤35	7.5	10	15	21	30	42	59	84	118	167	236	334	473
	3.5＜m_n≤60	7.5	11	15	21	30	42	60	85	120	169	239	338	478
	6.0＜m_n≤10	7.5	11	15	22	30	43	61	86	122	172	243	344	487
	10＜m_n≤16	8.0	11	16	22	31	44	63	88	125	177	250	354	500
	16＜m_n≤25	8.0	11	16	23	33	46	65	92	130	184	260	368	520
	25＜m_n≤40	8.5	12	17	24	34	49	69	98	138	195	276	390	552
	40＜m_n≤70	9.5	13	19	27	38	54	76	108	152	215	305	431	609
1600＜d≤2500	3.5≤m_n≤60	9.0	13	18	26	36	51	73	103	145	206	291	411	582
	6.0＜m_n≤10	9.0	13	18	26	37	52	74	104	148	209	295	417	590
	10＜m_n≤16	9.5	13	19	27	38	53	75	107	151	213	302	427	604
	16＜m_n≤25	9.5	14	19	28	39	55	78	110	156	220	312	441	624
	25＜m_n≤40	10	14	20	29	41	58	82	116	164	232	328	463	655
	40＜m_n≤70	11	16	22	32	45	63	89	126	178	252	357	504	713
2500＜d≤4000	6.0≤m_n≤10	11	16	23.	32	45	64	90	127	180	255	360	510	721
	10＜m_n≤16	11	16	23	32	46	65	92	130	183	259	367	519	734
	16＜m_n≤25	12	17	24	33	47	67	94	133	188	267	377	533	754
	25＜m_n≤40	12	17	25	35	49	69	98	139	196	278	393	555	785
	40＜m_n≤70	13	19	26	37	53	75	105	149	211	298	422	596	843
4000＜d≤6000	6.0≤m_n≤10	14	19	27	39	55	77	110	155	219	310	438	620	876
	10＜m_n≤16	14	20	28	39	56	79	111	157	222	315	445	629	890
	16＜m_n≤25	14	20	28	40	57	80	114	161	227	322	455	643	910
	25＜m_n≤40	15	21	29	42	59	83	118	166	235	333	471	665	941
	40＜m_n≤70	16	22	31	44	62	88	125	177	250	353	499	706	999
6000＜d≤8000	6.0≤m_n≤10	16	23	32	45	64	91	128	181	257	363	513	726	1026
	10≤m_n≤16	16	23	32	46	65	92	130	184	260	367	520	735	1039
	16＜m_n≤25	17	23	33	47	66	94	132	187	265	375	530	749	1059
	25＜m_n≤40	17	24	34	48	68	96	136	193	273	386	545	771	1091
	40＜m_n≤70	18	25	36	51	72	102	144	203	287	406	574	812	1149
8000＜d≤10000	6.0≤m_n≤10	18	26	36	51	72	102	144	204	289	408	577	816	1154
	10≤m_n≤16	18	26	36	52	73	103	146	206	292	413	584	826	1168
	16＜m_n≤25	19	26	37	52	74	105	148	210	297	420	594	840	1188
	25＜m_n≤40	19	27	38	54	76	108	152	216	305	431	610	862	1219
	40＜m_n≤70	20	28	40	56	80	113	160	226	319	451	639	903	1277
