齿廓公差带

一个方便的检验方法是检验齿廓迹线是否位于规定的公差带之内

很多公差带的规定，其形状大体上像字母的“K”(图1)，即众所周知“K图”

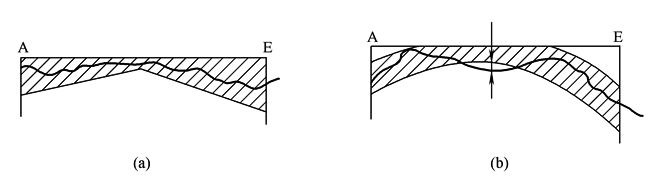

这种图的应用如图1所示，其中图1a所示齿廓迹线落在公差带之内，而在图1b中则没有达到

图1  用公差带法检验齿廓精度

如果需要的话，也可综合应用两种齿廓精度评定方法(即用某一质量等级的标准公差和用公差带法)，如图2所示

图2  不同齿廓区段用不同公差实例
