径向跳动的测量及偏心距的确定

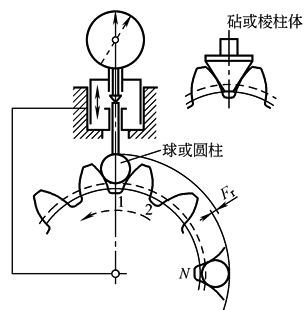

轮齿的径向跳动F_r，是指一个适当的测头(球、砧、圆柱或棱柱体)在齿轮旋转时逐齿地放置于每个齿槽中，相对于齿轮的基准轴线的最大和最小径向位置之差(见右图)

如果用球、圆柱或砧在齿槽中与齿的两端都接触，则可应用ISO 1328-2标准中附录B所列的公差表

当齿轮的径向综合偏差被测量时，就不需要再测量径向跳动

很明显，单侧齿面偏差，例如齿距或齿廓偏差是不可能用测量径向跳动的值来获得的。例如，有两个精度等级非常不同的齿轮(按ISO 1328-1衡量)，可能有相同的径向跳动值。测量径向跳动所能获得的信息的详细程度，主要取决于切削过程中的知识和加工机床的特性

测量径向跳动的原理
