空气滤清器

PAF系列预压式空气滤清器

本产品采用空气过滤和加油过滤及进、排气单向阀一体结构，既简单又利于油的净化。适用于工程机械、行走车辆、移动机械以及需要具有压力的液压系统油箱配套使用。各项性能指标已达到国外同类产品技术要求，其连接尺寸与国外产品一致，达到互换、代替，且价格只有进口的1/5

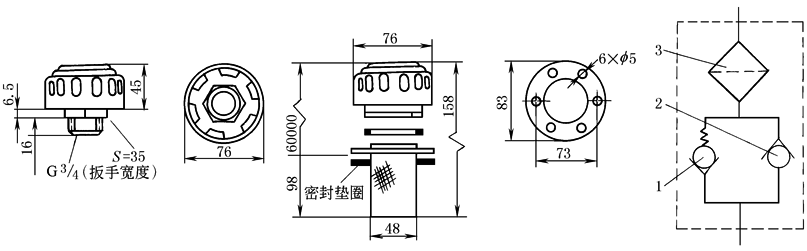

螺纹连接具　　　　　　　　　　　　　　　　法兰连接　　　　　　　　　　　　　　　　　　工作原理

1—排气单向阀；2—进气单向阀；

3—空气过滤网

表1　　　　　　　　　　　　　　技术规格

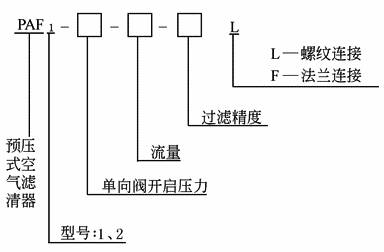

型号意义：

型     号

PAF₁-※-※-※L

PAF₂-※-※-※F

单向阀开启压力/MPa

0.02、0.035、0.07

0.2、0.35、0.7

空气流量/m³·min^-1

0.45、0.55、0.75

0.45、0.55、0.75

过滤精度/μm

10、20、40

10、20、40

油过滤网孔/mm

无加油滤网

0.5(可据用户要求)

适应温度/℃

-20~100

-20~100

连接方式

螺纹(G¾)

法兰(6只M4×16)

质量/kg

0.2

0.28

注：生产厂为温州黎明液压机电厂。贺德克公司、西德福公司。

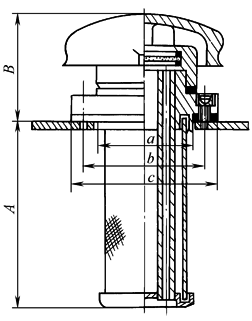

EF系列液压空气滤清器

该产品把空气过滤和加油过滤合为一体，简化了油箱的结构，又利于油箱中油液的净化，维持了油箱内的压力与大气压力的平衡。采用铜基粉末冶金烧结过滤片，过滤精度稳定，强度大，塑性高，拆卸方便，能承受热应力与冲击，并能在高温下正常工作。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

规     格

EF₁-25

EF₂-32

EF₃-40

EF₄-50

EF₅-65

EF₆-80

EF₇-100

EF₈-120

加油流量/L·min^-1

9

14

21

32

47

70

110

160

空气流量/L·min^-1

65

105

170

260

450

675

1055

1512

油过滤面积/cm²

80

120

180

270

400

600

942

1370

A

80

100

120

150

190

220

274

333

B

45

50

55

59

70

80

88

98

a

f 39

f 47

f 55

f 66

f 81

f 96

f 118

f 138

b

f 51

f 59

f 66.5

f 82

f 102

f 120

f 140

f 160

c

f 64

f 70

f 80

f 92

f 120

f 140

f 160

f 180

螺钉(4只均布)

M4×10

M4×10

M5×14

M6×14

M8×16

M8×16

M8×20

M8×20

空气过滤精度

0.279

0.279

0.279

0.105

0.105

0.105

0.105

0.105

油过滤精度

125μm(120目/in)(可根据用户要求)

注：1．表中所列空气流量是指15m/s空气流速时的值。

2．系列代号意义：如EF₁-25，1代表型号，25代表空气过滤口径及加油口径为25mm。其他类推。

3．一般选用空气流量为泵流量的1.5倍左右。

4．生产厂为温州黎明液压机电厂、温州市瓯海临江液压机械厂、温州远东液压配件厂、贺德克公司、西德福公司。

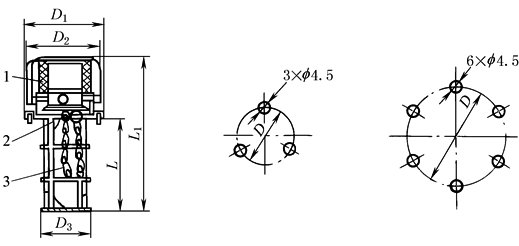

QUQ系列液压空气滤清器技术规格及外形尺寸

1—空气过滤器；2—加油过滤器；　　　　　　　　与油箱盖板连接

3—保险链条　　　　　　　　　　　　　的法兰孔尺寸

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型 号

空气过滤

精度/μm

空气流量

/m³·min^-1

温度范围

/℃

油过滤网孔

/mm

D

D₁

D₂

D₃

L

L₁

安装螺栓数

量与规格

QUQ₁

10，20，40

0.25、0.4、1.0

-20~100

0.5(可根据用户要求选择)

f 41

f 50

f 44

f 28

82

134

3×M4×16

QUQ₂

0.63、1.0、2.5

f 73

f 83

f 76

f 48

98

159

6×M4×16

QUQ₃

1.0、2.5、4.0

f 145

f 160

f 150

f 95

195

320

6×M4×16

注：1．表中空气流量是空气阻力△p＝0.02MPa时的值。

2．本系列是在EF系列液压空气滤清器的基础上进行改进的，达到标准化、系列化，各项性能指标达到国外同类产品技术要求，连接尺寸与国外产品一致。

3．生产厂为温州黎明液压机电厂，贺德克公司，西德福公司。
