RFA型微型直回式回油过滤器型号意义

RFA型微型直回式回油过滤器

该过滤器安装在油箱顶部，筒体部分浸于油箱内并设置旁通阀、扩散器、滤芯污染堵塞发信号器等装置

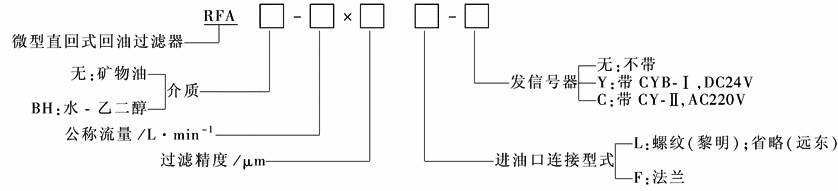

型号意义：



表1　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

型     号

公称流量

/L·min-1

过流精度

/μm

通径

/mm

公称压力

/MPa

压力损失/MPa

发信号装置

质量

/kg

滤芯型号

生产厂

最小

最大

电压/V

电流/A

RFA-25×※L-

25

1





3





5





10





20





30

15

1.6

≤0.075

0.35

12





24





36





220



2.5





2





1.5





0.25



2.8

FAX-25×※

远

东

液

压

配

件

厂

、

黎

明

液

压

机

电

厂

RFA-40×※L-

40

20

3.0

FAX-40×※

RFA-63×※L-

63

25

4.2

FAX-63×※

RFA-100×※L-

100

32

4.6

FAX-100×※

RFA-160×※L-

160

40

7.4

FAX-160×※

RFA-250×※F-

250

50

9.4

FAX-250×※

RFA-400×※F-

400

65

13.1

FAX-400×※

RFA-630×※F-

630

80

23.8

FAX-630×※

RFA-800×※F-

800

90

25.5

FAX-800×※

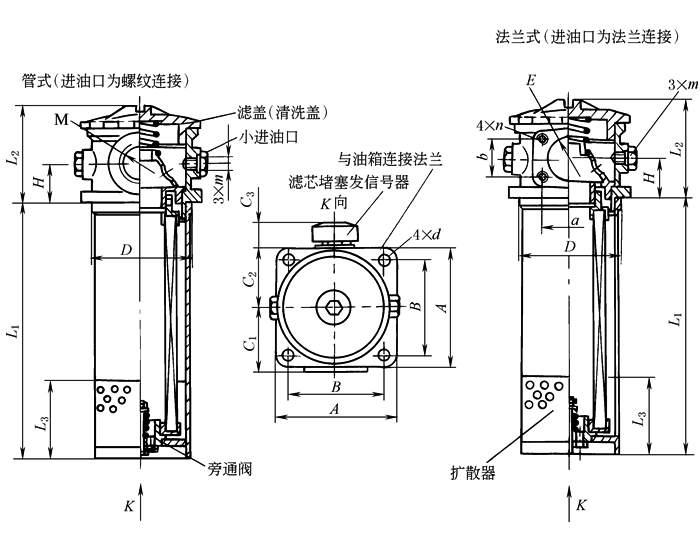

RFA型过滤器外形尺寸

表2　　　　　　　　　　　　　　　　　　　　螺纹连接的RFA型过滤器外形尺寸　　　　　　　　　　　　　　　　　　　　　mm

型     号

尺     寸/mm

L1

L2

L3

H

D

M

m

A

B

C1

C2

C3

d

RFA-25×※L-

127

74

45

25

f 75

M22×1.5

M18×1.5

90

70

53

45

28

f 9

RFA-40×※L-

158

M27×2

RFA-63×※L-

185

93

60

33

f 95

M33×2

110

85

60

53

RFA-100×※L-

245

M42×2

RFA-160×※L-

322

108

80

40

f 110

M48×2

125

95

71

61

f 13



表3　　　　　　　　　　　　　　　　　　　　螺纹连接的RFA型过滤器外形尺寸　　　　　　　　　　　　　　　　　　　　　mm

型     号

尺     寸/mm

L1

L2

L3

H

D

E

m

a

b

n

A

B

C1

C2

C3

d

Q

RFA-250×※F-

422

108

80

40

f110

f50

M18×1.5

70

40

M10

125

95

81

61

28

f13

60

RFA-400×※F-

467

135

100

55

f130

f65

90

50

140

110

90

68

73

RFA-630×※F-

494

175

118

70

f160

f90

120

70

170

140

110

85

102

RFA-800×※F-

606

注：出油口法兰所配管直径为fQ。
