YCX、TF型箱外自封式吸油过滤器结构原理及型号意义

YCX、TF型箱外自封式吸油过滤器

该类过滤器可直接安装在油箱侧边、底部或上部，设有自封阀、旁通阀、压差发信器。当压差超过0.032MPa时，旁通阀会自动开启。更换或清洗滤芯时，自封阀关闭，切断油箱油路

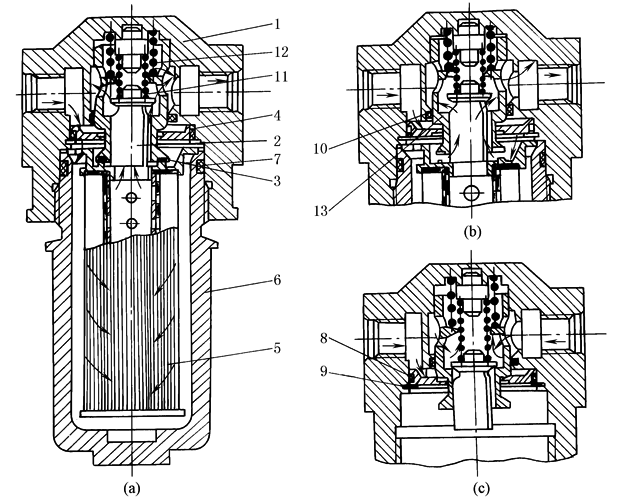

自封式吸油过滤器结构原理

(a)过滤器正常工作状态；(b)过滤器滤芯被污染物堵塞时安全阀开启；

(c)更换或清洗滤芯时封闭滤油器上下游的油路

1—上壳体；2—单向阀阀芯；3—安全阀；4—阀座；5—滤芯元件；6—下壳体；

7、8、10—O形密封圈；9—挡圈；11—单向阀弹簧；12—安全阀弹簧；13—安全阀阀体

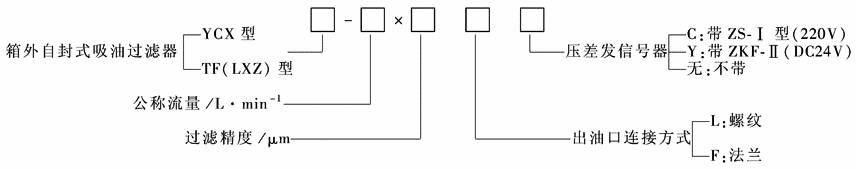

1) 型号意义

图形符号

2) 技术规格



表1

型     号

通径

/mm

压力

/MPa

流量

/L·min-1

过滤

精度

/μm

压力损失/MPa

发信号装置

旁通阀

开启压差

/MPa

质量

/kg

生产厂

原始值

允许最大值

电压/V

电流/A

YCX-25×※LC

15

0.035

(发信号

压力)

25

80



100



180

＜0.01

0.03

0~36

0.6

＞0.032



远东液压配件厂

YCX-40×※LC

20

40

YCX-63×※LC

25

63

YCX-100×※LC

32

100

YCX-160×※LC

40

160

YCX-250×※LC

50

250

YCX-400×※LC

65

400

YCX-630×※LC

80

630

YCX-800×※LC

90

800

TF-25×※L-S

15



25

80



100



180

＜0.01

0.02

12

14

36

220

2.5

2

1.5

0.25



1.8

黎明液压机电厂、高行液压气动总厂

TF-40×※L-S

20

40

2.2

TF-63×※L-S

25

63

2.8

TF-100×※L-S

32

100

3.6

TF-160×※L-S

40

160

4.6

TF-250×※L-S

50

250

5.8

TF-400×※L-S

65

400

8.0

TF-630×※L-S

80

630

14.5

TF-800×※L-S

90

800

15.6



3) 外形尺寸

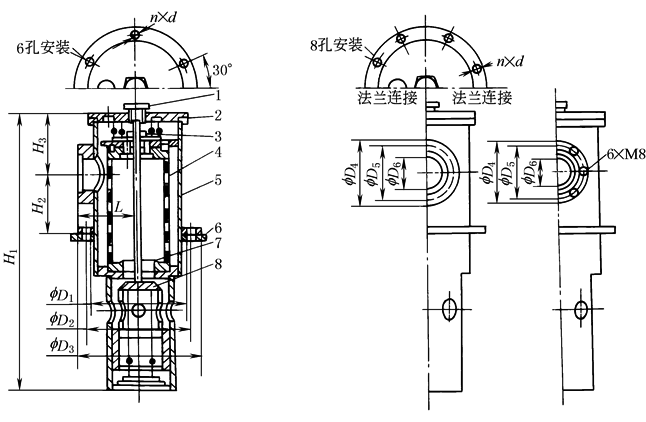

YCX型吸油过滤器

1—自封顶杆螺栓；2—过滤器上盖；3—旁通阀；4—滤芯；5—外壳；6—油箱壁；7—集污盅；8—自封单向阀

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型     号

公称流量

/L·min-1

过滤精度

/μm

D1

D2

D3

D4

D5

D6

H1

H2

H3

L

n×d

YCX-25×※LC

25

80



100



180

70

95

110

35

M22×1.5

20

216

53

67

50

6×f7

YCX-40×※LC

40

70

95

110

40

M27×2

25

256

53

67

52

6×f7

YCX-63×※LC

63

95

115

135

48

M33×2

31

278

62

89

67

6×f9

YCX-100×※LC

100

95

115

135

58

M42×2

40

328

70

89

70

6×f9

YCX-160×※LC

160

95

115

135

65

M48×2

46

378

70

89

70

6×f9

YCX-250×※FC

250

120

150

175

100

85

50

368

85

105

83

6×f9

YCX-400×※FC

400

146

175

200

116

100

68

439

92

125

96

6×f9

YCX-630×※FC

630

165

200

220

130

116

83

516

102

130

110

8×f9

YCX-800×※FC

800

185

205

225

140

124

93

600

108

140

120

8×f9

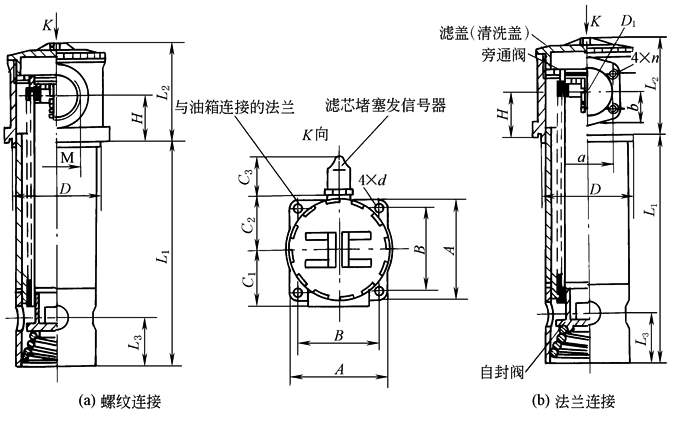

TF(LXZ)型吸油过滤器

表3　　　　　　　　　　　　　　　　　　　　螺纹连接的TF(LXZ)型吸油过滤器　　　　　　　　　　　　　　　　　　　　　mm

型     号

L1

L2

L3

H

M

D

A

B

C1

C2

C3

4×d

TF-25×※L-S

93

78

36

25

M22×1.5

f62

80

60

45

42

28

f9

TF-40×※L-S

110

M27×2

TF-63×※L-S

138

98

40

33

M33×2

f75

90

70.7

54

47

TF-100×※L-S

188

M42×2

TF-160×※L-S

200

119

53

42

M48×2

f91

105

81.3

62

53.5

f11



表4　　　　　　　　　　　　　　　　　　　　法兰连接的TF(LXZ)型吸油过滤器　　　　　　　　　　　　　　　　　　　　　mm

型     号

L1

L2

L3

H

D1

D

a

b

4×n

A

B

C1

C2

C3

4×d

Q

TF-250×※F-S

270

119

53

42

f50

f91

70

40

M10

105

81.3

72.5

53.5

28

f11

f60

TF-400×※F-S

275

141

60

50

f65

f110

90

50

125

95.5

82.5

61

f70

TF-630×※F-S

325

184

55

65

f90

f140

120

70

160

130

100

81

f100

TF-800×※F-S

385

注：出油口法兰所需管子直径为Q。
