表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数

型    号

通径

/mm

公称

流量

/L·min^-1

过滤

精度

/μm

原始压

力损失

允许最大

压力损失

旁通阀

开启压力

发信器

发信压力

发信器

连接

方式

滤芯型号

生

产

厂

/MPa

/V

/A

CXL-25×※

15

25

80

100

180

＜0.01

0.03

＞0.032

0.03

12

24

36

220

2.5

2

1.5

0.25

螺纹

X-CX25×※

远

东

液

压

配

件

厂

CXL-40×※

20

40

X-CX40×※

CXL-63×※

25

63

X-CX63×※

CXL-100×※

32

100

X-CX100×※

CXL-160×※

40

160

X-CX160×※

CXL-250×※

50

250

法兰

X-CX250×※

CXL-400×※

65

400

X-CX400×※

CXL-630×※

80

630

X-CX630×※

CXL-800×※

90

800

X-CX800×※

CXL-1000×※

100

1000

X-CX1000×※

CXL-1250×※

110

1250

X-CX1250×※

CXL-1600×※

120

1600

X-CX1600×※

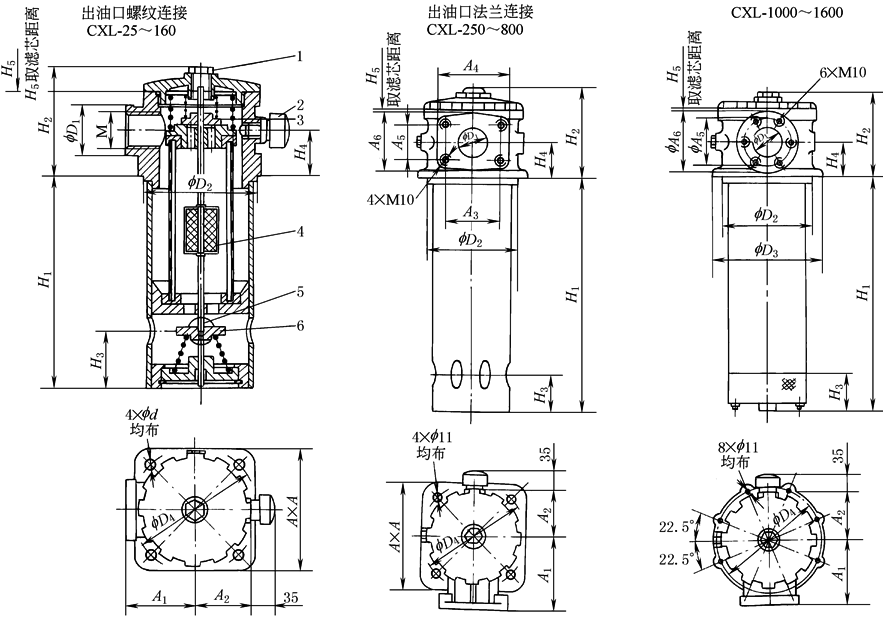

CXL型磁性吸油过滤器

1—中心螺钉；2—发信器；3—旁通阀；4—永久磁铁；5—顶杆；6—自封阀

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　mm

型     号

H₁

H₂

H₃

H₄

H₅

M

D₁

D₂

D₄

d

A

A₁

A₂

CXL-25×※

95

83

34

25

75

M22×1.5

40

60

85

9

80

45

34

CXL-40×※

115

95

M27×2

CXL-63×※

140

101

40

33

115

M33×2

55

75

100

90

54

42

CXL-100×※

190

33

165

M42×2

CXL-160×※

198

120

40

42

175

M48×2

65

90

115

11

105

62

50

型     号

H₁

H₂

H₃

H₄

H₅

D₁

D₂

D₃

D₄

A

A₁

A₂

A₃

A₄

A₅

A₆

CXL-250×※

268

120

40

42

245

50

90

—

115

105

72.5

50

70

92

40

72

CXL-400×※

281

145

56

50

270

65

108

—

135

120

82

58

90

112

50

88

CXL-630×※

329

181

63

65

335

90

140

—

184

156

100

74

120

144

70

120

CXL-800×※

409

415

90

CXL-1000×※

284

265

135

135

310

125

203

257

234

—

135

118

—

—

164

185

CXL-1250×※

338

360

CXL-1600×※

438

460

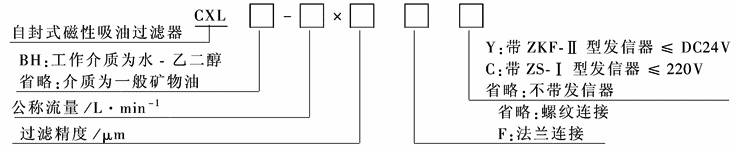

注：※为过滤精度，若使用工作介质为水-乙二醇，流量为160L/min过滤精度为80μm，带ZKF-Ⅱ型发信器，其过滤器型号为CXLBH-160×80Y，滤芯型号为X-CXBH160×80。
