线隙式过滤器

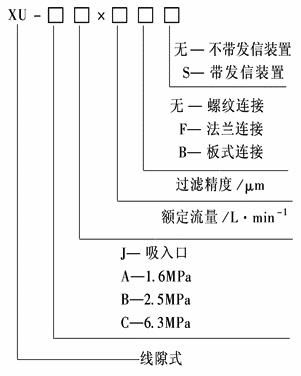

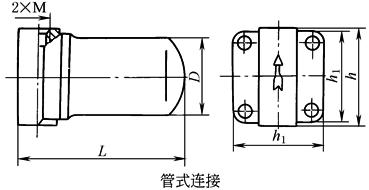

中压线隙式管(板)连接过滤器技术性能及外形尺寸

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型   号

流量

/L·min^-1

额定

压力

/MPa

过滤

精度

/μm

初始压

力降

/MPa

质量

/kg

外  形  尺  寸

L

h

h₁

D

M

XU-10×200

XU-16×200

XU-25×200

XU-32×200

XU-40×200

XU-50×200

XU-63×200

XU-80×200

XU-100×200

10

16

25

32

40

50

63

80

100

6.18

200

0.06

2.25

2.40

2.72

4.35

4.60

4.90

7.40

8.65

9.15

105

125

150

150

160

180

180

210

215

85

105

125

80

100

120

f66

f86

f106

Z³/8

Z¾

Z1

型   号

流量

/L·min^-1

额定

压力

/MPa

过滤

精度

/μm

初始压

力降

/MPa

质量

/kg

外  形  尺  寸

L

L₁

L₂

L₃

L₄

h

h₁

D

D₁

d

d₁

d₂

XU-10×200B

XU-16×200B

XU-25×200B

10

16

25

6.18

200

0.06

2.43

2.63

2.98

111

131

151

58

32

25

40

115

95

f 77

f 65

f 10

f 16

f 9

XU-32×200B

XU-40×200B

XU-50×200B

32

40

50

4.80

4.95

5.54

156

166

171

78

48

36

50

140

117

f 97

f 86

f 20

f 28

f 11

XU-63×200B

XU-80×200B

XU-100×200B

63

80

100

7.62

9.60

10.9

188

218

238

92

62

42

60

160

137

f 117

f 106

f 25

f 32

f 11

注：生产厂为沈阳六玲过滤机器有限公司、无锡液压件厂、上海高行液压件厂、远东液压配件厂。

表2　　　　　　　　　　　　　　　　　　　　　　　　　低压线隙式过滤器技术性能

型     号

通径

/mm

额定流量

/L·min^-1

额定

压力

原始压

力损失

允许最大

压力损失

过滤精度

/μm

粘度/

10^-6m²·s^-1

发信

电压

/V

装置

电流

/A

质量/kg

①

②

/MPa

①

②

①

②

XU-A25×30S

XU-A25×30BS

f15

25

1.6

0.07

0.35

30

30

36

0.2

2.77

2.96

XU-A25×50S

XU-A25×50BS

50

2.77

2.96

XU-A40×30S

XU-A40×30BS

f20

40

30

2.84

3.41

XU-A40×50S

XU-A40×50BS

50

2.84

3.41

XU-A63×30S

XU-A63×30BS

f 25

63

30

3.53

4.63

XU-A63×50S

XU-A63×50BS

50

3.53

4.63

XU-A100×30S

XU-A100×30BS

f32

100

30

5.18

5.97

XU-A100×50S

XU-A100×50BS

50

5.18

5.97

XU-A160×30FS

XU-A160×50FS

f40

160

0.12

30

50

6.72

XU-A250×30FS

XU-A250×50FS

f50

250

30

50

12.5

XU-A400×30FS

XU-A400×50FS

f65

400

0.15

30

50

13.08

XU-A630×30FS

XU-A630×50FS

f80

630

30

50

21.5

XU-5×100

5

2.45

0.06

100

1.28

XU-12×100

12

2.61

XU-25×100

25

4.68

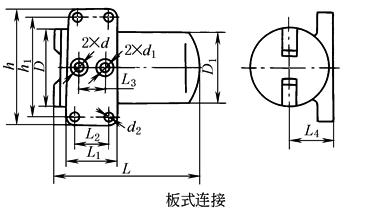

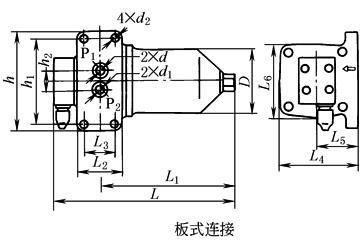

表3　　　　　　　　　　　　　　　　　　低压线隙式管(板、法兰)连接过滤器外形尺寸　　　　　　　　　　　　　　　　　　　　　　mm

型     号

h

h₁

L

L₁

A

D

d

B

d₁

XU-A25×30S

236

182

110

60

120

f94

M22×1.5

30

M6

XU-A25×50S

XU-A40×30S

296

242

110

60

120

f96

M27×2

30

XU-A40×50S

XU-A63×30S

313

254

131

146

f114

M33×2

55

M8

XU-A63×50S

XU-A100×30S

422

358

131

150

f114

M42×2

55

XU-A100×50S

XU-A160×30S

449

380

148

170

f134

M48×2

65

XU-A160×50S

型     号

L

L₁

L₂

L₃

L₄

L₅

L₆

h

h₁

h₂

D

d

d₁

d₂

XU-A25×50BS

234

179

36

20

103

53

100

132

116

30

f96

f20

f28

f7

XU-A40×30BS

295

240

XU-A40×50BS

XU-A63×30BS

328

254

48

30

127

65

124

160

142

45

f114

f32

f40

f9

XU-A63×50BS

XU-A100×30S

428

354

XU-A100×50S

型     号

h

h₁

h₂

A

B

B₁

D

d

d₁

d₂

d₃

C

XU-A250×30FS

561

485

60

182

166

115

f156

f50

M10

f74

M6

XU-A250×50FS

XU-A400×30FS

706

625

52

196

176

140

f168

f65

M12

f93

M6

85

XU-A400×50FS

XU-A630×30FS

831

742

59

222

212

160

f198

f80

M12

f104

M6

100

XU-A630×50FS

型     号

L

L₁

D

D₁

h

h₁

d₁

d

XU-5×100

85

72

f62

75

60

f 7

Z¼

XU-12×100

119

105

f92

100

80

XU-25×100

158

141

f110

130

100

Z³/8

注：生产厂为沈阳六玲过滤机器有限公司、远东液压配件厂。

表4　　　　　　　　　　　　　　　　　　　　吸油口用线隙式过滤器技术性能及外形尺寸

型          号

通径

/mm

流量

/L·min^-1

过滤精度/μm

原始压

力损失

/MPa

外形尺寸/mm

①

②

①

②

H

D

M(d)

XU-6×80J

XU-6×100J

10

6

80

100

≤0.02

74

57

M18×1.5

XU-10×80J

XU-10×100J

10

10

104

XU-16×80J

XU-16×100J

12

16

159

XU-25×80J

XU-25×100J

15

25

125

74

M22×1.5

XU-40×80J

XU-40×100J

20

40

185

M27×2

XU-63×80J

XU-63×100J

25

63

185

86

M33×2

XU-100×80J

XU-100×100J

32

100

285

86

M42×2

XU-160×80J

XU-160×100J

40

160

365

113

M48×2

XU-250×80JF

XU-250×100JF

50

250

≤0.03

445

163

f50

注：生产厂为无锡液压件厂、黎明液压机电厂、远东液压配件厂。
