烧结式过滤器

SU烧结式过滤器

型号意义：

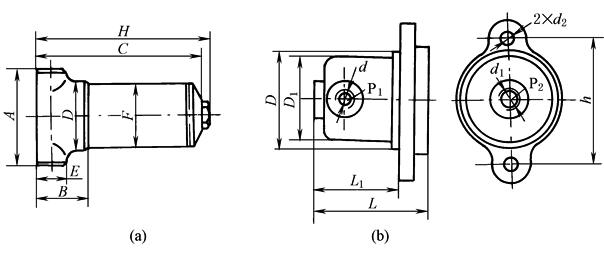

型     号(a)

流量

/L·min^-1

工作

压力

/MPa

过滤精度

/μm

管径

外 形 尺 寸/mm

1

2

3

1

2

3

1

2

3

A

B

C

D

E

F

H

4

5

6

4

5

6

4

5

6

SU₁-B10×36

SU₁-B10×24

SU₁-B10×16

10

2.5

36

24

16

¼″

76

44

92

f 64

f 22

f 54

100

SU₁-B10×14

SU₁-B6×10

SU₁-B4×8

10

6

4

14

10

8

SU₂-F40×36

SU₂-F40×24

SU₂-F40×16

40

20

36

24

16

½″

106

65

170

f 90

f 34

f 76

180

SU₂-F40×14

SU₂-F32×10

SU₂-F16×8

40

32

16

14

10

8

SU₃-F125×36

SU₃-F125×24

SU₃-F125×16

125

20

36

24

16

M33×2

156

90

292

f 124

f 50

f 114

306

SU₃-F125×14

SU₃-F125×10

14

10

SU₃-F80×8

SU₃-F50×6

80

50

20

8

6

型  号(b)

额定流量

/L·min^-1

额定压力

/MPa

原始压力损失

/MPa

过滤精度

/μm

外 形 尺 寸/mm

L

L₁

D

D₁

h

d

d₁

d₂

SU-5×100

5

2.5

0.06

100

75

54

f 65

f 55

84

Z¼

f 7

SU-12×100

12

106

84

f 95

f 74

114

注：生产厂为(a)北京粉末冶金二厂；(b)沈阳滤油器厂。
