磁性过滤器

网式磁性过滤器

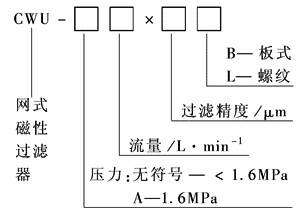

型号意义：

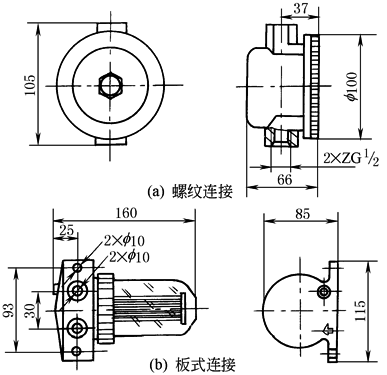

CWU-10×100B型过滤器用于精密车床中润滑液的过滤，产品外壳为有机玻璃，为滤除因加工而产生的超细铁屑粉末，滤芯中装有永久磁铁。CWU-A25×60型过滤器用于精密机床中主轴箱等润滑油的过滤，滤芯中装有永久磁铁，滤材为不锈钢丝网，便于清洗。技术参数见下表1

表1

型     号

压力

/MPa

流量

/L·min^-1

过滤精度

/μm

温度

/℃

型     号

压力

/MPa

流量

/L·min^-1

过滤精度

/μm

温度

/℃

生产厂

CWU-A25×60

1.6

25

60

50±5

CWU-10×100B

0.5

10

100

50±5

黎明液压机电厂、无锡液压件厂、远东液压配件厂

磁性-烧结过滤器

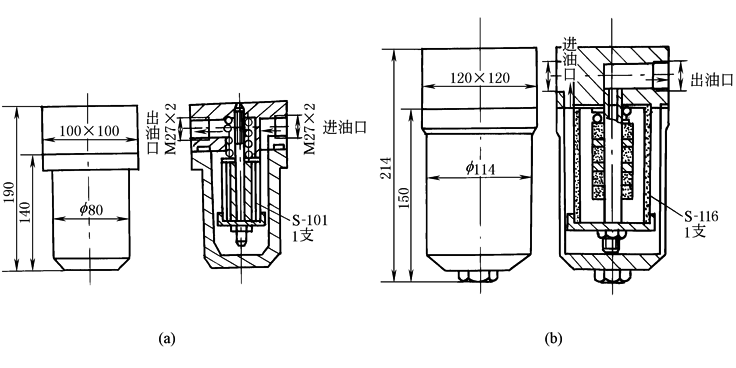

C·SU型磁性-烧结过滤器用烧结青铜滤芯及磁环作为过滤元件与钢壳体组合而成。滤芯是用颗粒粉末经高温烧结而成，利用颗粒间的孔隙过滤油液中的杂质。磁环是用锶铁氧化粉末经高温烧结而成，磁性可达0.08~0.15T。因而，吸附铁屑尤为有效。技术参数见下表2

型号意义：

表2

型          号

流量/L·min^-1

过滤精度/μm

接口

尺寸

安装

磁芯

数量

/支

安装

磁环

块数

额定

压力

压力

损失

/MPa

C·SU₁B-F80×67

C·SU₁B-F50×36

C·SU₁B-F40×24

80

50

40

67

36

24

M27×2

1

6

20

≤0.2

C·SU₁B-F30×16

C·SU₁B-F20×14

C·SU₁B-F15×10

30

20

15

16

14

10

C·SU₁B-F10×8

C·SU₁B-F5×6

10

5

8

6

C·SU₂B-F100×67

C·SU₂B-F90×36

C·SU₂B-F80×24

100

90

80

67

36

24

M27×2

1

6

20

≤0.2

C·SU₂B-F70×16

C·SU₂B-F60×14

C·SU₂B-F50×10

70

60

50

16

14

10

C·SU₂B-F40×8

C·SU₂B-F30×6

40

30

8

6
