21FH型过滤器

21FH型过滤器的技术参数、结构及外形尺寸见表1~表17

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数

类

别

种类

产品系列

公称压力

/MPa

最大工

作压差/MPa

压差指示器

旁通阀开

启压差

/MPa

滤芯结

构强度

/MPa

工作温度

/℃

滤材及过

滤比

精度

/μm

发讯值

电压/V

电流/A

管

路

过

滤

器

普通管路

21FH1210~

21FH1240

1.0~4.0

0.35

0.25

…

直流

交流

220

0.25

0.5

0.35

…

1.0

2.0

-20~

14—玻璃纤维

β≥100

15—玻璃纤维

β≥200

21—植物纤维

β≥2

22—植物纤维

β≥10

51—不锈钢网

β≥2

4，6，

10，14，

20，…

21FV1210

21FV1220

1.0

1.6

21FH1250~

21FH1280

6.3~31.5

2.0，4.0

16.0

双筒管路

21FH1310~

21FH1340

1.0~4.0

1.0

2.0

21FV1310

21FV1320

1.0

1.6

21FH1350~

21FH1380

6.3~31.5

2.0，4.0

16.0

板式

21FH1450~

21FH1480

6.3~31.5

2.0，4.0

16.0

吸油管路

21FH1100

0.6

-0.02

0.02

0.03

1.0

51—不锈钢网

β≥2

61—铜网

β≥2

40，60

80，120，

180，…

油

箱

过

滤

器

箱内吸油

21FH2100

—

0.6

箱上吸油

21FH2200

0.02

直流

交流

220

0.25

0.03

1.0

自封吸油

21FH2300

—

箱E回油

21FH2410

1.0

0.25

0.35

1.0

14—玻璃纤维

β≥100

15—玻璃纤维

β≥200

21—植物纤维

β≥2

22—植物纤维

β≥10

51—不锈钢网

β≥2

4，6，

10，14，

20，…

箱上双筒

回油

21FH2510

自封回油

21FH2610

注：1．所有吸油过滤器都配置真空发讯器；管路过滤器都配置压差发讯器；油箱回油过滤器都配置差压表。客户可根据自己的实际需求选择目视式压差发讯器、压差表、压力发讯器等各种压差指示器。

2．如需配带旁通阀，请在订货时注明。

3．生产厂为北京承天倍达过滤技术有限公司。

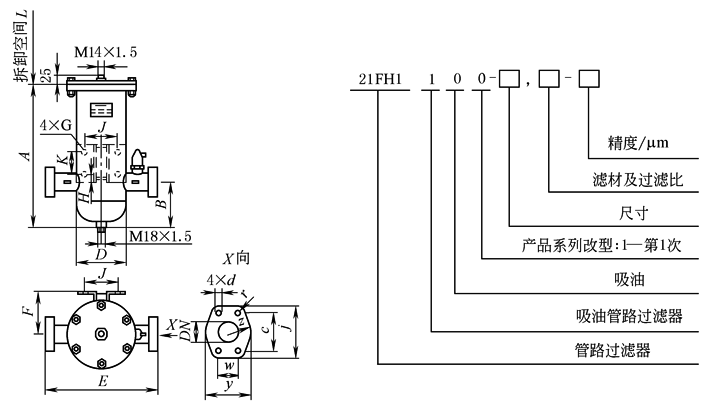

21FH1100吸油管路过滤器　　　型号意义：配件：进出口配对法兰及密封圈、螺钉、垫圈法兰尺寸及相配的焊管直径见法兰尺寸一览表17
表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	通径 /mm	额定流量 /L·min^-¹	A	B	DN	D	E	F	G	H	J	K	L	质量 /kg
21FH1100-5	25	40	256	86	25	95	240	74	9	12	70	60	170	4
21FH1100-14	32	63	326	122	38	133	310	116	13	0	90	60	170	9
21FH1100-22	38	100	386	122	38	133	310	116	13	0	90	60	230	11
21FH1100-30	51	160	425	140	64	178	380	134	17	20	120	90	260	25
21FH1100-48	64	250	515	140	64	178	380	134	17	20	120	90	350	30
21FH1100-60	76	400	530	150	76	203	390	142	17	20	130	100	350	45
21FH1100-80	102	630	530	150	102	219	400	146	17	20	150	140	350	58
21FH1100-140	127	1000	680	150	127	219	400	146	17	20	150	140	500	62

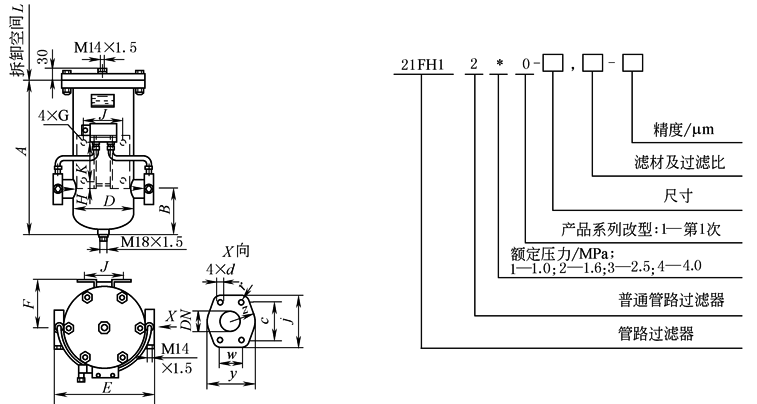

21FH1210、21FH1220、21FH1230、21FH1240型普通管路过滤器　　　　　　　型号意义：配件：进出口配对法兰及密封圈、螺钉、垫圈法兰尺寸及相配的焊管直径见法兰尺寸一览表17
表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	通径 /mm		额定流量 /L·min^-¹		A		B		D		DN		E		F		G		H		J		K		L		质量 /kg
21FH12*0-6	15		40		256		86		95		25		190		74		f 9		12		70		60		140		5
21FH12*0-10	20		63		316																				200		6
21FH12*0-16	25		100		406																				300		7
21FH12*0-36	32		160		386		122		159		38		260		126		f 13		0		100		100		230		12
21FH12*0-60	38		250		476																				320		19
21FH12*0-90	51		400		515		140		194		64		310		140		f 17		0		130		160		330 480		32 38
21FH12*0-140	64		630		665
21FH12*0-150	76		1000		680		150		219		76		340		148		f 17		25		160		250		480		52
21FH12*0-230	102		1500		880						102														680		54
21FH12*0-320	102		2000		1080																				880		57

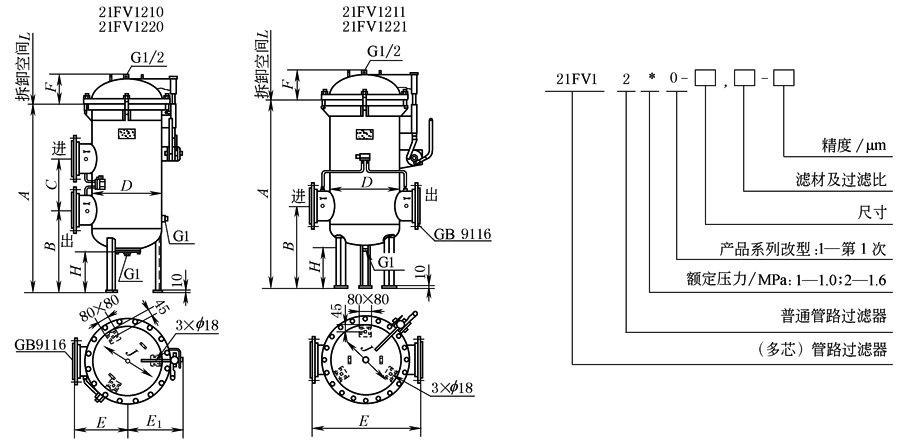

21FV1210、21FV1220；21FV1211、21FV1221型普通管路过滤器　　　　　　　　　　　　　　　　　型号意义：
表4　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号		通径 /mm		额定流量 /L·min^-¹		A		B		D		DN		E		E1		F		H		J		L		质量 /kg
21FV12*0-500		150		3000		1120		525		400		150		330		350		195		255		300		750		225
21FV12*1-500								600						660		—
21FV12*0-700				4000		1320		525						330		350								950		240
21FV12*1-700								600						660		—
21FV12*0-1000		200		6000		1380		600		500		200		784		400		220		295		410		950		280
21FV12*1-1000																—
21FV12*0-1300				8000												400										310
21FV12*1-1300																—

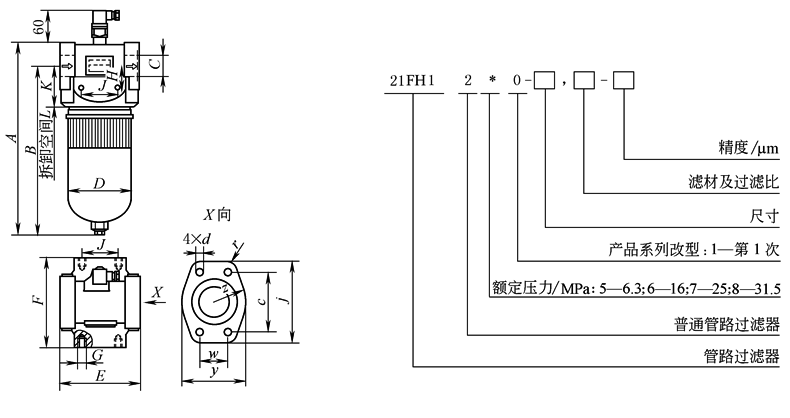

21FH1250、21FH1260、21FH1270、21FH1280型普通管路过滤器　　　型号意义：配件：进出口配对法兰及密封圈、螺钉、垫圈法兰尺寸及相配的焊管直径见法兰尺寸一览表17
表5　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	通径 /mm	额定流量 /L·min^-¹	A	B	C			D	E	F	G	H	J	K	L	质量 /kg
					公制螺纹	管螺纹	法兰
21FH12*0-5	10	40	190	162	M22×1.5	G1/2	—	68	89	89	M8× 10	25	45	55	230	6
21FH12*0-8	15	63	250	222	M27×2	G3/4									360	8
21FH12*0-12	20	100	340	312	M33×2	G1									550	10
21FH12*0-18	25	160	295	247	M42×2	G1¼	DN19	121	152	158	M12× 16	36	70	72	360	15
21FH12*0-30	32	250	385	337	M48×2	G1½	DN25								550	25
21FH12*0-50	38	400	535	487			DN38								850	34
21FH12*0-65	51	630	585	519			DN51	140	185	180	M16× 25	40	80	95	410	38
21FH12*0-100	64	1000	810	745			DN64								640	48

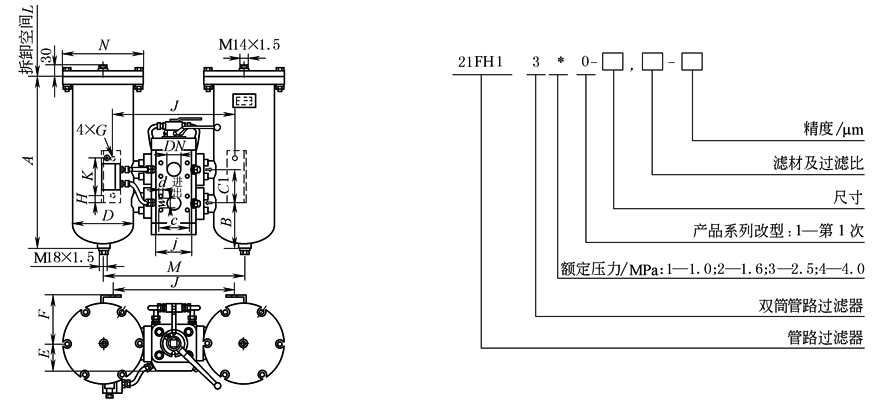

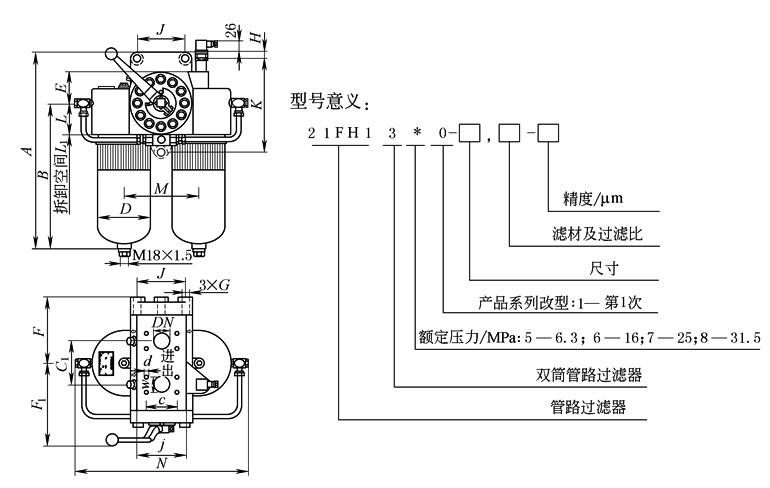

21FH1310、21FH1320、21FH1330、21FH1340型双筒管路过滤器　　　　　　　型号意义：配件：进出口配对法兰及密封圈、螺钉、垫圈法兰尺寸及相配的焊管直径见法兰尺寸一览表17
表6　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	通径 /mm	额定流量 /L·min^-¹	A	B	C₁	D	DN	E	F	G	H	J	K	L	M	N	质量 /kg
21FH13*0-6	15	40	256	86	75	95	25	75	78	f 9	12	240	90	140	270	150	18
21FH13*0-10	20	63	316											200			21
21FH13*0-16	25	100	406											300			25
21FH13*0-36	32	160	386	122	90	159	38	75	130	f 13	20	318	100	230	368	215	60
21FH13*0-60	38	250	476											320			65
21FH13*0-90	51	400	515	140	130	194	64	95	147	f 17	20	400	160	330	400	250	95
21FH13*0-140	64	630	665											480			115
21FH13*0-150	76	1000	680	150	170	219	76	110	160	f 17	25	464	250	480	464	278	170
21FH13*0-230	102	1500	880				102							680			182
21FH13*0-320	102	2000	1080											880			195

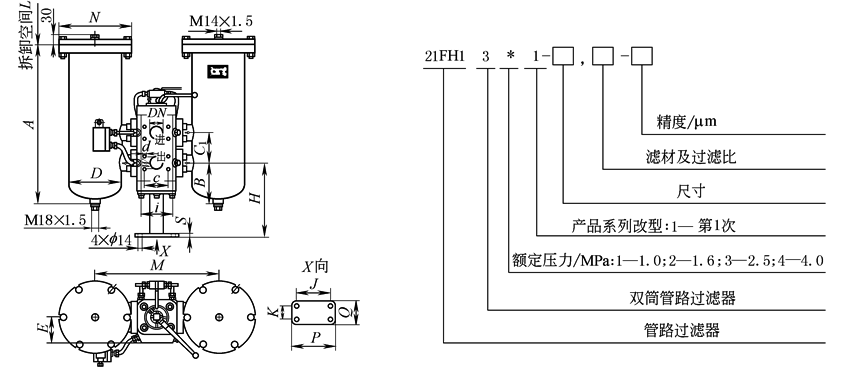

21FH1311、21FH1321、21FH1331、21FH1341型双筒管路过滤器　　　　　型号意义：配件：进出口配对法兰及密封圈、螺钉、垫圈法兰尺寸及相配的焊管直径见法兰尺寸一览表17
表7　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	通径 /mm	额定流量 /L·min^-¹	A	B	C₁	D	DN	E	H	J	K	L	M	N	P	Q	S	质量 /kg
21FH13*1-6	15	40	256	86	75	95	25	75	170	100	40	140	270	150	130	70	10	20
21FH13*1-10	20	63	316									200						23
21FH13*1-16	25	100	406									300						27
21FH13*1-36	32	160	386	122	90	159	38	75	260	100	40	230	368	215	130	70	10	62
21FH13*1-60	38	250	476									320						68
21FH13*1-90	51	400	515	140	130	194	64	95	272	130	70	330	400	250	178	118	20	98
21FH13*1-140	64	630	665									480						118
21FH13*1-150	76	1000	680	150	170	219	76	110	400	130	70	480	464	278	178	118	20	173
21FH13*1-230	102	1500	880				102					680						185
21FH13*1-320	102	2000	1080									880						198

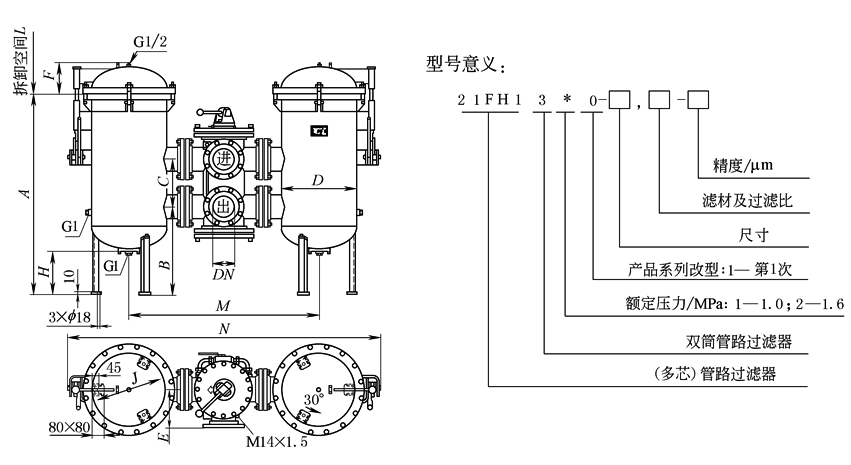

21FV1310、21FV1320型双筒管路过滤器
表8　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	通径 /mm	额定流量 /L·min^-¹	A	B	C	D	DN	E	F	H	J	L	M	N	质量 /kg
21FV13*0-500	150	3000	1120	525	330	400	150	260	195	255	300	750	1190	1920	666
21FV13*0-700		4000	1320									950			688
21FV13*0-1000	200	6000	1380	600	380	500	200	325	220	295	410	950	1440	2270	810
21FV13*0-1300		8000													820

21FH1350、21FH1360、21FH1370、21FH1380型双筒管路过滤器配件：进出口配对法兰及密封圈、螺钉、垫圈法兰尺寸及相配的焊管直径见法兰尺寸一览表17
表9　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	通径 /mm	额定流量 /L·min^-¹	A	B	C₁	D	DN	E	F	G	H	J	K	L	L1	M	N	质量 /kg
21FH13*0-5	10	40	252	162	75	68	19	58	108	f 14×36	12	80	160	55	230	120	265	25
21FH13*0-8	15	63	321	222											360			29
21FH13*0-12	20	100	402	312											550			33
21FH13*0-18	25	160	363	245	100	121	38	72	152	f 18×42	15	110	215	72	360	170	396	42
21FH13*0-30	32	250	453	335											550			62
21FH13*0-50	38	400	603	485											850			80
21FH13*0-65	51	630	642	524	120	140	51	82	170	f 23×41	28	110	250	95	410	190	440	175
21FH13*0-100	64	1000	872	752											640			195

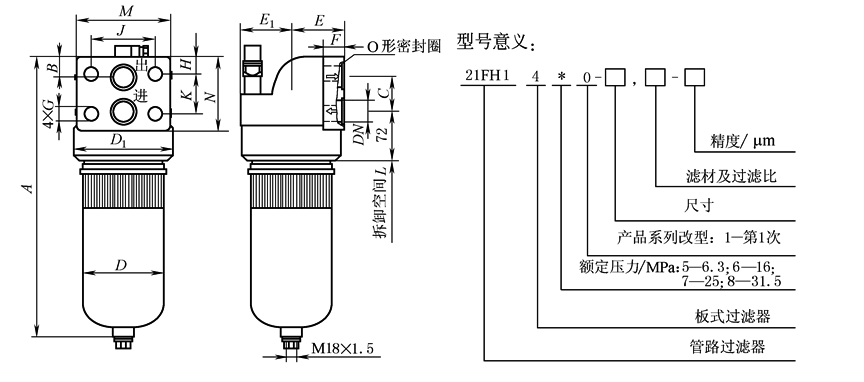

21FH1450、21FH1460、21FH1470、21FH1480型板式过滤器
表10　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	通径 /mm	额定流量 /L·min^-¹	A	B	C	D	D₁	DN	E	E1	F	G	H	J	K	L	M	N	质量 /kg
21FH14*0-5	10	40	228	25	35	68	90	19	47	55	20	18	17	62	45	230	89	77	6
21FH14*0-8	15	63	288													360			8
21FH14*0-12	20	100	378													550			10
21FH14*0-18	25	160	328	31	52	121	148	32	76	76	30	23	26	95	60	360	140	110	16
21FH14*0-30	32	250	418													550			26
21FH14*0-50	38	400	568													850			35
21FH14*0-65	51	630	622	41	67	140	180	51	92	92	40	27	25	140	67	410	190	149	40
21FH14*0-100	64	1000	852													640			50

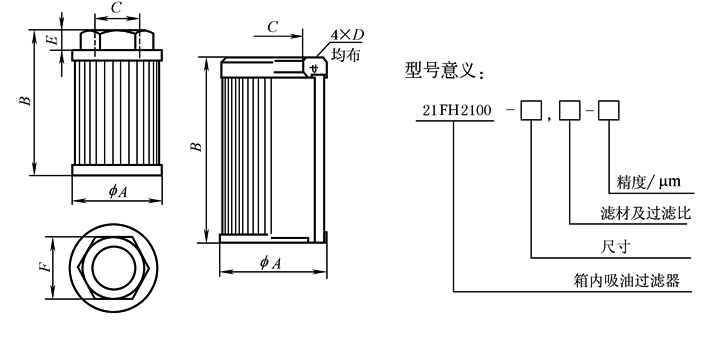

21FH2100箱内吸油过滤器
表11　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	通径 /mm	额定流量 /L·min^-¹	A	B	C		D	E	F	质量 /kg
21FH2100-4	25	40	80	100	M33×2	G1	—	17	55	0.3
21FH2100-8	32	63	80	160	M42×2	G1	—	17	55	0.5
21FH2100-12	38	100	100	160	M48×2	G1	—	21	65	0.8
21FH2100-18	51	160	100	160	DN51		M6×12	62	—	1.5
21FH2100-25	64	250	140	160	DN64			78	—	2
21FH2100-40	76	400	140	250	DN76			90	—	3
21FH2100-60	102	630	160	250	DN102		M8×14	116	—	4
21FH2100-120	127	1000	180	400	DN127		M8×14	143	—	5

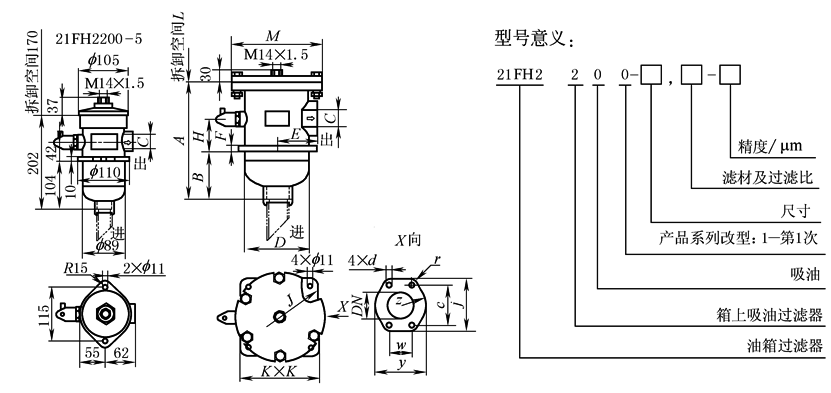

21FH2200箱上吸油过滤器配件：进口管，出口配对法兰及密封圈、螺钉、垫圈进口管的长度可在订货时约定；进口也可按客户要求提供螺纹、法兰等连接方式法兰尺寸及相配的焊管直径见法兰尺寸一览表17
表12　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	通径 /mm	额定流量 /L·min^-¹	A	B	进口管	出口C			D	E	F	H	J	K	L	M	质量 /kg
型号	通径 /mm	额定流量 /L·min^-¹	A	B	进口管	公制螺纹	管螺纹	法兰 DN	D	E	F	H	J	K	L	M	质量 /kg
21FH2200-5	25	40	—	—	f 32	M33×2	G1	—	—	—	—	—	—	—	—	—	4
21FH2200-14	32	63	192	44	f 42	M42×2	G1¼	32	133	85	12	68	185	166	170	192	8
21FH2200-22	38	100	252	104	f 48	M48×2	G1½	38	133	85	12	68	185	166	230	192	11
21FH2200-30	51	160	270	112	f 60	—	—	51	178	110	12	78	220	200	260	236	18
21FH2200-48	64	250	360	202	f 76	—	—	64	178	110	12	78	220	200	350	236	22
21FH2200-60	76	400	370	174	f 89	—	—	76	203	126	15	92	250	232	350	270	32
21FH2200-80	102	630	390	142	f 114	—	—	102	219	134	15	123	260	248	350	278	35
21FH2200-140	127	1000	440	292	f 140	—	—	127	219	134	15	138	260	248	500	278	38

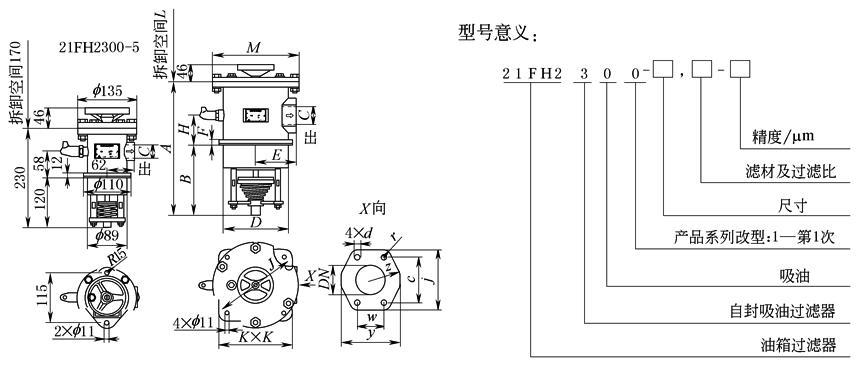

21FH2300型自封吸油过滤器配件：出口配对法兰及密封圈、螺钉、垫圈法兰尺寸及相配的焊管直径见法兰尺寸一览表17
表13　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	通径 /mm	额定流量 /L·min^-¹	A	B	出口C			D	E	F	H	J	K	L	M	质量 /kg
型号	通径 /mm	额定流量 /L·min^-¹	A	B	公制螺纹	管螺纹	法兰 DN	D	E	F	H	J	K	L	M	质量 /kg
21FH2300-5	25	40	—	—	M33×2	G1	—	—	—	—	—	—	—	—	—	8
21FH2300-14	32	63	290	140	M42×2	G1¼	32	133	85	12	68	185	166	170	192	9
21FH2300-22	38	100	350	200	M48×2	G1½	38	133	85	12	68	185	166	230	192	10
21FH2300-30	51	160	370	189	—	—	51	178	110	12	78	220	200	260	236	15
21FH2300-48	64	250	610	438	—	—	64	178	110	12	78	220	200	350	236	18
21FH2300-60	76	400	486	290	—	—	76	203	126	15	92	250	232	350	270	26
21FH2300-80	102	630	483	235	—	—	102	219	134	15	123	260	248	350	278	38
21FH2300-140	127	1000	633	345	—	—	127	219	134	15	138	260	248	500	278	41

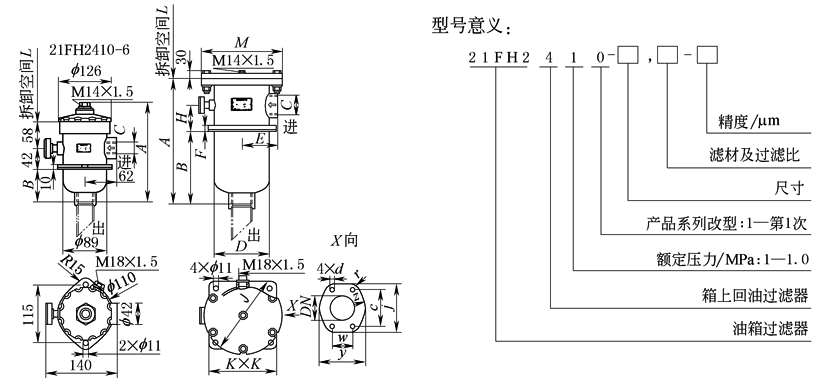

21FH2410型箱上回油过滤器配件：进口配对法兰及密封圈、螺钉、垫圈，出口管法兰尺寸及相配的焊管直径见法兰尺寸一览表17 出口管的长度可在订货时约定；出口也可按客户要求提供螺纹、法兰等连接方式
表14　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	通径 /mm	额定流量 /L·min^-¹	A	B	进口C			出口	D	E	F	H	J	K	L	M	质量 /kg
21FH2410-6	15	40	156	62	M22×1.5	G1/2	—	f 32	—	—	—	—	—	—	170	—	4
21FH2410-10	20	63	216	122	M27×2	G3/4									230		5
21FH2410-16	25	100	306	212	M33×2	G1									320		6
21FH2410-36	32	160	230	103	M42×2	G1¼	32	f 42	133	85	12	60	185	166	230	192	9
21FH2410-60	38	250	320	193	M48×2	G1½	38	f 48	133	85	12	60	185	166	320	192	13
21FH2410-90	51	400	360	186	—	—	51	f 60	178	110	17	80	220	200	330	236	20
21FH2410-140	64	630	510	336	—	—	64	f 76	178	110	17	80	220	200	480	236	22
21FH2410-150	76	1000	521	322	—	—	76	f 89	203	126	17	94	250	232	480	270	33
21FH2410-230	102	1500	721	502	—	—	102	f 114				115			680		35
21FH2410-320	102	2000	921	702	—	—	102	f 114				115			880		38

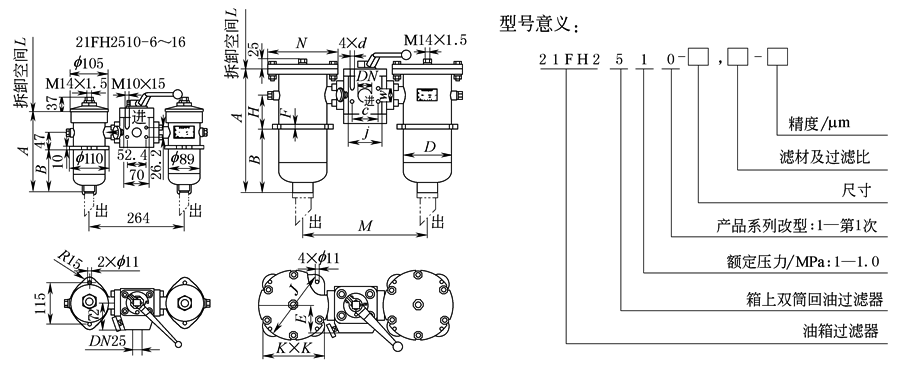

21FH2510型箱上双筒回油过滤器配件：进口配对法兰及密封圈、螺钉、垫圈，出口管法兰尺寸及相配的焊管直径见法兰尺寸一览表17 出口管的长度可在订货时约定；出口也可按客户要求提供螺纹、法兰等连接方式
表15　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	通径 /mm	额定流量 /L·min^-¹	A	B	进口 DN	出口管	D	E	F	H	J	K	L	M	N	质量 /kg
21FH2510-6	15	40	200	62	25	f 32	—	—	—	—	—	—	170	—	—	15
21FH2510-10	20	63	260	122									230			18
21FH2510-16	25	100	350	212									320			22
21FH2510-36	32	160	253	90	38	f 48	133	74	12	90	185	166	230	342	192	45
21FH2510-60	38	250	343	180									320			51
21FH2510-90	51	400	360	266	64	f 76	178	95	12	110	220	200	330	434	236	65
21FH2510-140	64	630	510	416									480			78
21FH2510-150	76	1000	518	283	76	f 89	203	110	15	120	250	232	480	500	270	132
21FH2510-230	102	1500	718	483	102	f 114							680			146
21FH2510-320	102	2000	918	683									880			155

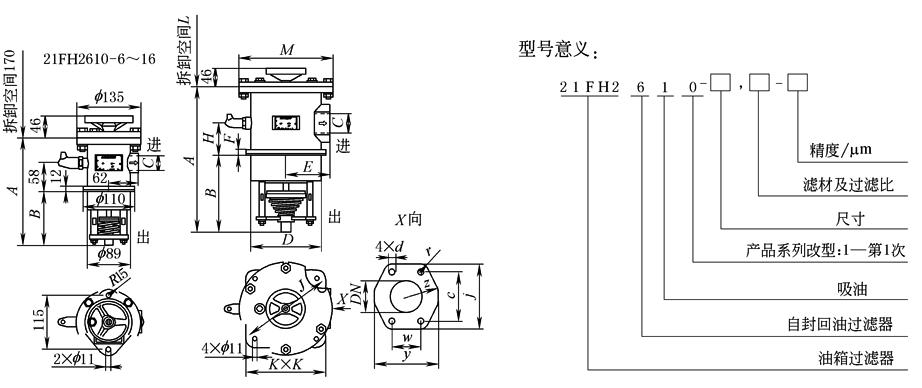

21FH2610型自封回油过滤器配件：进口配对法兰及密封圈、螺钉、垫圈法兰尺寸及相配的焊管直径见法兰尺寸一览表17
表16　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	通径 /mm	额定流量 /L·min^-¹	A	B	进口C			D	E	F	H	J	K	L	M	质量 /kg
21FH2610-6	15	40	230	120	M22×1.5	G1/2	—	—	—	—	—	—	—	170	—	8
21FH2610-10	20	63	290	180	M27×2	G3/4								230		9
21FH2610-16	25	100	380	270	M33×2	G1								320		10
21FH2610-36	32	160	350	200	M42×2	G1¼	32							230		15
21FH2610-60	38	250	440	290	M48×2	G1½	38	133	85	12	65	185	166	320	192	18
21FH2610-90	51	400	460	288	—	—	51							330		26
21FH2610-140	64	630	610	438	—	—	64	178	110	12	80	220	200	480	236	29
21FH2610-150	76	1000	630	439	—	—	76				94			480	270	37
21FH2610-230	102	1500	746	502	—	—	102	203	126	15	104	250	232	680		39
21FH2610-320	102	2000	946	702	—	—								880		41

表17　　　　　　　　　　　　　　　法兰尺寸一览表　　　　　　　　　　　　　　　　mm
DN	j	c	r	w	y	z	d	接焊管径
19	65	47.6	9	22.3	52	26	M10×16	25
25	70	52.4	9	26.2	59	29	M10×16	32
32	79	58.7	10	30.2	73	37	M10×18	42
38	94	69.9	12	35.7	83	41	M12×18	48
51	102	77.8	12	42.9	97	49	M12×20	60
64	114	88.9	13	50.8	109	54	M12×20	76
76	135	106.4	14	61.9	131	66	M16×20	89
102	162	130.2	16	77.8	152	76	M16×20	114
127	184	152.4	16	92.1	181	90	M16×20	140

< 上一篇：

RFA型微型直回式回油过滤器

空气滤清器 >

电子产业

机械产业

工业软件

其他服务

关于嘉立创
