锥密封软管总成  锥接头(摘自JB/T 6144.1~6144.5—2007)

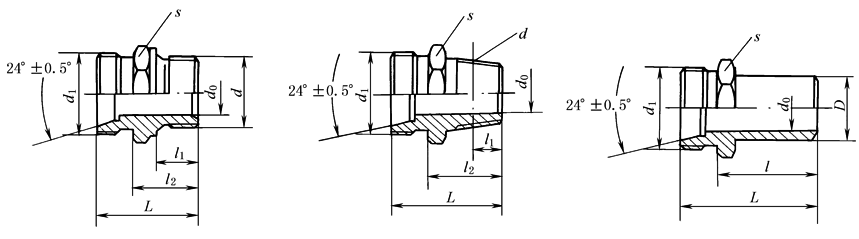

锥密封软管总成适用于油、水介质，与其配套使用的公制细牙螺纹、圆柱管螺纹(G)、锥管螺纹(R)、60°圆锥管螺纹(NPT)和焊接锥接头的结构及尺寸见下表

标记示例

1) 公称通径为DN6，连接螺纹d₁＝M18×1.5的锥密封软管总成旋入端为公制细牙螺纹的锥接头：

锥接头 6-M18×1.5 JB/T 6144.1—2007

2) 公称通径为DN6，连接螺纹d₁＝M18×1.5的锥密封软管总成旋入端为G¹/8圆柱管螺纹的锥接头：

锥接头 6-M18×1.5(G¹/8) JB/T 6144.2—2007

3) 公称通径为DN6，连接螺纹d₁＝M18×1.5的锥密封软管总成锥旋入端为R¹/8         管螺纹的锥接头：

锥接头 6-M18×1.5(R¹/8) JB/T 6144.3—2007

4) 公称通径为DN6，连接螺纹d₁＝M18×1.5的锥密封软管总成旋入端NPT¹/860°圆锥管螺纹的锥接头：

锥接头 6-M18×1.5(NPT¹/8) JB/T 6144.4—2007

5) 公称通径为DN6，连接螺纹d₁＝M18×1.5的锥密封软管总成焊接锥接头：

锥接头 6-M18×1.5 JB/T 6144.5—2007

mm

公称

通径

DN

d

d₁

d₀

D

s

l

l₁

JB/T 6144.1

JB/T 6144.2

JB/T 6144.3

JB/T 6144.4

JB/T

6144.1

~6144.2

JB/T 6144.3

JB/T 6144.4

4

M10×1

G¹/8

R¹/8

NPT¹/8

M16×1.5

2.5

7

18

28

12

4

4.102

6

M10×1

G¹/8

R¹/8

NPT¹/8

M18×1.5

3.5

8

18

28

12

4

4.102

8

M10×1

G¹/8

R¹/8

NPT¹/8

M20×1.5

5

10

21

30

12

4

4.102

10

M14×1.5

G¼

R¼

NPT¼

M22×1.5

7

12

24

33

14

6

5.786

10

M18×1.5

G³/8

R³/8

NPT³/8

M24×1.5

8

14

27

36

14

6.4

6.096

15

M22×1.5

G½

R½

NPT½

M30×2

10

16

30

42

16

8.2

8.128

20

M27×2

G¾

R¾

NPT¾

M33×2

13

20

36

48

18

9.5

8.611

20

M27×2

G¾

R¾

NPT¾

M36×2

17

25

41

52

18

9.5

8.611

25

M33×2

G1

R1

NPT1

M42×2

19

30

46

54

20

10.4

10.160

32

M42×2

G1¼

R1¼

NPT1¼

M52×2

24

36

55

56

22

12.7

10.668

40

M48×2

G1½

R1½

NPT1½

M56×2

30

42

60

58

24

12.7

10.668

50

M60×2

G2

R2

NPT2

M64×2

40

53

75

64

26

15.9

11.074

公称

通径

DN

l₂

L

质量/kg

JB/T

6144.1

~6144.2

JB/T

6144.3

JB/T

6144.4

JB/T

6144.1

~6144.2

JB/T

6144.3

JB/T

6144.4

JB/T

6144.5

JB/T

6144.1~

6144.4

JB/T

6144.5

4

20

17

17

32

29

29

40

0.03

0.03

6

20

17

17

32

29

29

40

0.04

0.04

8

20

18

18

32

30

30

42

0.06

0.05

10

22

22

22

34

34

34

45

0.08

0.06

10

24

24

24

38

38

38

49

0.10

0.07

15

28

27

27

44

43

43

58

0.14

0.10

20

32

28

28

50

46

46

65

0.32

0.22

20

34

38

38

52

56

56

70

0.56

0.45

25

38

39

39

58

59

59

74

0.71

0.60

32

42

44

44

64

66

66

78

0.78

0.78

40

46

46

46

68

68

68

80

0.96

0.92

50

52

53

49

76

77

73

88

1.14

1.25

注：旋入机体端为公制细牙螺纹和圆柱管螺纹(G)者推荐采用组合垫圈(JB/T 982)。
