焊接式直通管接头体(JB/T 988—1977) /mm

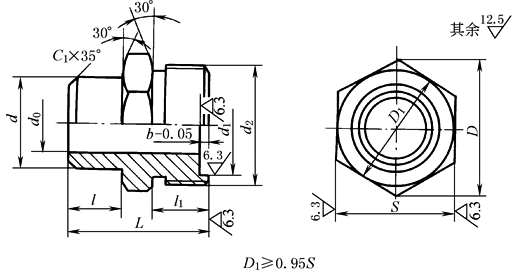

焊接式直通管接头体(摘自JB/T 988—2005)

材料：35钢

标记示例

管子外径28mm的直通管接头体：接头体  28  JB/T 988—2005

mm

管子

外径

d0

d

d1

d2

L

l

l1

b

C1

S

D

质量

/kg

公称尺寸

公差

公称尺寸

公差

6

3

7.5

8

M12×1.25

24

8

10

1.4

1

14

16.2

0.016

10

6

11

11

M16×1.5

25

8

11

1.5

17

19.6

0.027

14

10

16

16

M22×1.5

32

12

12

1.8

22

25.4

0.071

18

12

19

20

M27×1.5

34

12

13

27

31.2

0.086

22

15

22

24

M30×1.5

37

14

14

30

34.6

0.114

28

20

28

30

M36×2

42

16

16

2.4

2.5

36

41.6

0.190

34

25

34

35

M42×2

50

16

20

3

46

53.1

0.322

42

32

42

40

M52×2

56

18

22

4

55

63.5

0.613

50

36

50

45

M60×2

62

20

24

5

65

75

0.833
