快换接头(两端开闭式) (摘自JB/ZQ 4078—1997)

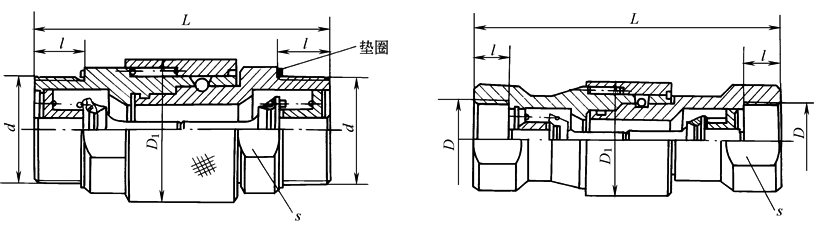

两端开闭式快换接头适用于以油、气为介质的管路系统，介质温度为-20~80℃。其结构及尺寸见下表

标记示例

公称通径DN为15mm的A型快换接头：快换接头  15  JB/ZQ 4078—1977

公称通径DN为15mm的B型快换接头：快换接头  B15  JB/ZQ 4078—1977

mm

公称通径

DN

公称压力

/MPa

公称流量

/L·min^-1

d

(6g)

D

(6H)

l

L

D₁

s

质量/kg

A型

B型

A型

B型

A型

B型

6

31.5

6.3

M18×.5

M16×1.5

13

14

76

104

29

21

0.14

0.16

8

31.5

25

M22×1.5

M20×1.5

13

14

77

105

34

27

0.20

0.25

10

31.5

40

M27×2

M24×1.5

13

14

80

108

39

30

0.32

0.38

15

25

63

M30×2

M27×2

16

16

91

123

43

34

0.49

0.56

20

20

100

M39×2

M36×2

16

20

98

138

55

46

0.83

0.92

25

16

160

M42×2

M39×2

20

20

110

150

59

50

1.21

1.40

32

16

250

M52×2

M45×2

22

22

130

173

70

60

1.90

2.20

40

10

400

M60×2

M52×2

26

26

148

199

78

65

2.81

3.10

50

10

630

M72×2

M64×2

30

30

164

224

90

80

4.20

4.70

生产厂：焦作市路通液压附件有限公司。
