锥密封钢丝编织软管总成(摘自JB/T 6142.1~6142.4—2007)

锥密封钢丝编织软管总成，适用于油、水介质，介质温度为-40—100℃。

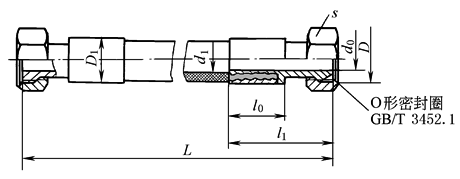

锥密封钢丝编织软管总成(JB/T 6142.1—2007)

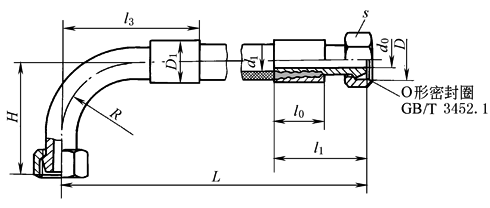

锥密封90°钢丝编织软管总成(JB/T 6142.2—2007)

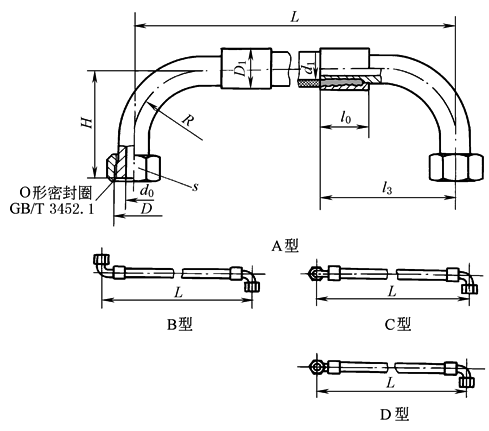

锥密封双90°钢线编织软管总成(JB/T 6142.3—2007)

锥密封45°钢丝编织软管总成(JB/T 6142.4—2007)

标记示例

1)软管内径为6.3mm，总成长度L＝1000mm的锥密封Ⅲ层钢丝编织软管总成：

软管总成 6.3 Ⅲ-1000 JB/T 6142.1—2007

2)软管内径为6.3mm，总成长度L＝1000mm的锥密封90°Ⅲ层钢丝编织软管总成：

软管总成 6.3 Ⅲ-1000 JB/T 6142.2—2007

3)软管内径为6.3mm，总成长度L＝1000mm的A型锥密封双90°Ⅲ层钢丝编织软管总成：

软管总成 6.3A Ⅲ-1000 JB/T 6142.3—2007

4)软管内径为6.3mm，总成长度L＝1000mm的锥密封45°Ⅲ层钢丝编织软管总成：

软管总成 6.3 Ⅲ-1000 JB/T 6142.4—2007

mm

软管

内径

公称

通径

DN

工作压力

/MPa

扣压直径

D₁

d₀

D

s

l₀

l₁

l₃

R

H

O形橡胶

密封圈

(GB/T 3452.1)

90°

软管

总成

45°

软管

总成

90°

软管

总成

45°

软管

总成

Ⅰ

Ⅱ

Ⅲ

Ⅰ

Ⅱ

Ⅲ

5

4

21

37

45

15

16.7

18.5

2.5

M16×1.5

21

26

53

55

63

20

50

15

6.3×1.8

6.3

6

20

35

40

17

18.7

20.5

3.5

M18×1.5

24

37

65

70

74

20

50

26

8.5×1.8

8

8

17.5

30

33

19

20.7

22.5

5

M20×1.5

24

38

68

75

80

24

55

28

10.6×1.8

10

10

16

28

31

21

22.7

24.5

7

M22×1.5

27

38

69

80

83

28

60

30

12.5×1.8

12.5

10

14

25

27

25.2

28.0

29.5

8

M24×1.5

30

44

76

90

93

32

65

32

13.2×2.65

16

15

10.5

20

22

28.2

31

32.5

10

M30×2

36

44

82

105

108

45

85

40

17.0×2.65

19

20

9

16

18

31.2

34

35.5

13

M33×2

41

50

88

115

118

50

90

42

19.0×2.65

22

20

8

14

16

34.2

37

38.5

17

M36×2

46

50

92

125

126

57

100

46

22.4×2.65

25

25

7

13

15

38.2

40

41.5

19

M42×2

50

54

100

145

145

72

120

54

26.5×3.55

31.5

32

4.4

11

12

46.5

48

49.5

24

M52×2

60

60

115

175

175

90

145

65

34.5×3.55

38

40

3.5

9

—

52.5

54

—

30

M56×2

65

64

120

185

182

95

155

67

37.5×3.55

51

50

2.6

8

—

67.0

68.5

—

40

M64×2

75

75

145

230

218

125

200

80

47.5×3.55

软管内径

两  端  质  量 /kg

钢丝编织软管总成

(JB/T 6142.1)

90°钢丝编织软管总成

(JB/T 6142.2)

双90°钢丝编织软管总成

(JB/T 6142.3)

45°钢丝编织软管总成

(JB/T 6142.4)

Ⅰ

Ⅱ

Ⅲ

Ⅰ

Ⅱ

Ⅲ

Ⅰ

Ⅱ

Ⅲ

Ⅰ

Ⅱ

Ⅲ

5

0.14

0.16

0.18

0.16

0.18

0.20

0.20

0.22

0.24

0.14

0.16

0.18

6.3

0.20

0.22

0.24

0.18

0.20

0.22

0.28

0.30

0.32

0.16

0.18

0.20

8

0.28

0.30

0.32

0.32

0.34

0.36

0.44

0.45

0.46

0.30

0.32

0.34

10

0.34

0.36

0.38

0.44

0.45

0.46

0.58

0.63

0.65

0.42

0.43

0.45

12.5

0.46

0.50

0.56

0.49

0.51

0.54

0.60

0.66

0.71

0.47

0.49

0.51

16

0.60

0.64

0.68

0.60

0.62

0.64

0.74

0.75

0.82

0.58

0.60

0.62

19

0.78

0.84

0.90

0.85

0.88

0.90

1.05

1.10

1.14

0.81

0.84

0.86

22

1.10

1.12

1.14

1.30

1.33

1.35

1.40

1.44

1.52

1.25

1.28

1.32

25

1.32

1.34

1.38

1.75

1.78

1.82

2.40

2.45

2.62

1.68

1.72

1.75

31.5

1.64

1.66

1.68

2.05

2.08

2.10

3.00

3.14

3.25

1.92

1.94

1.96

38

2.00

2.10

—

3.05

3.15

—

5.80

5.86

—

2.95

3.00

—

51

3.90

4.00

—

6.10

6.20

—

8.42

8.50

—

5.85

5.92

—

软

管

总

成

推

荐

长

度

总成长度L

320

360

400

450

500

560

630

710

800

900

1000

1120

1250

偏   差

总成长度L

1400

1600

1800

2000

2240

2500

2800

3000

4000~5000

≥5000

偏   差
