锥密封棉线编织软管总成(摘自JB/T 6143.1~6143.4—2007)

锥密封棉线编织软管总成适用于油、水介质，介质温度为-40~100℃

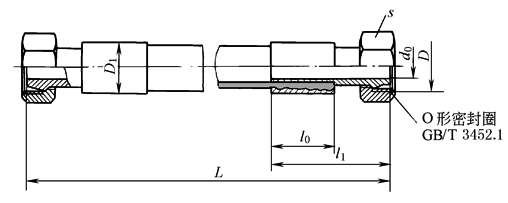

锥密封棉线编织软管总成(JB/T 6143.1—2007)

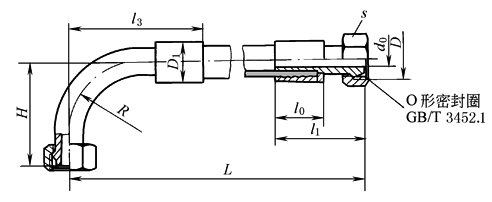

锥密封90°棉线编织软管总成(JB/T 6143.2—2007)

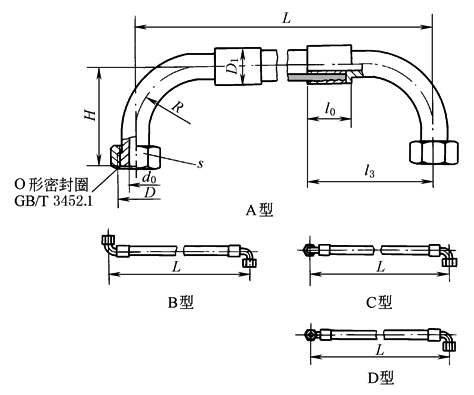

锥密封双90°棉线编织软管总成(JB/T 6143.3—2007)

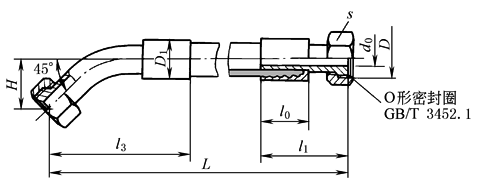

锥密封45°棉线编织软管总成(JB/T 6143.4—2007)

标记示例

1)软管内径为6mm，总成长度L＝1000mm的锥密封棉线编织软管总成：

软管总成6-1000  JB/T 6143.1—2007

2)软管内径为6mm，总成长度L＝1000mm的锥密封90°棉线编织软管总成：

软管总成6-1000  JB/T 6143.2—2007

3)软管内径为6mm，总成长度L＝1000mm的A型锥密封双90°棉线编织软管总成：

软管总成6A-1000  JB/T 6143.3—2007

4)软管内径为6mm，总成长度L＝1000mm的锥密封45°棉线编织软管总成：

软管总成6-1000  JB/T 6143.4—2007

mm

公称通径

DN

软管内径

d₁

工作压力

/MPa

扣压直径

D₁

D

d₀

l₀

l₁

l₃

90°总成

45°总成

4

5

2

18.5

M16×1.5

2.5

26

53

55

63

6

6

2

20

M18×1.5

3.5

37

65

70

74

8

8

2

21

M20×1.5

5

38

68

75

80

10

10

1.5

24.5

M22×1.5

7

38

69

80

83

10

13

1.5

27

M24×1.5

8

44

76

90

93

15

16

1

31

M30×2

10

44

82

105

108

20

19

1

35.5

M33×2

13

50

88

115

118

20

22

1

38.5

M36×2

17

50

92

125

126

25

25

1

42.5

M42×2

19

54

100

145

145

32

32

1

49

M52×2

24

60

115

175

175

40

38

1

55.5

M56×2

30

64

120

185

182

50

51

1

70.5

M64×2

40

75

145

230

218

公称通径

DN

H

s

R

O形密封圈

两端重量/kg

90°总成

45°总成

总  成

90°总成

双90°总成

45°总成

4

50

15

21

20

6.3×1.8

0.18

0.18

0.20

0.14

6

50

26

24

20

8.5×1.8

0.24

0.25

0.28

0.16

8

55

28

24

24

10.6×1.8

0.28

0.33

0.44

0.32

10

60

30

27

28

12.5×1.8

0.36

0.46

0.58

0.42

10

65

32

30

32

13.2×2.65

0.46

0.51

0.60

0.45

15

85

40

36

45

17.0×2.65

0.66

0.66

0.74

0.60

20

90

42

41

50

19.0×2.65

0.84

1.22

1.05

0.80

20

100

46

46

57

22.4×2.65

1.10

1.80

1.40

1.30

25

120

54

50

72

26.5×3.55

1.38

1.87

2.40

1.70

32

145

65

60

90

34.5×3.55

1.74

3.05

3.00

1.90

40

155

67

65

95

37.5×3.55

2.10

3.95

5.80

2.95

50

200

80

75

125

47.5×3.55

3.72

6.20

8.42

5.86

软

管

总

成

推

荐

长

度

总成长度L

320

360

400

450

500

560

630

710

800

900

1000

1120

1250

偏   差

总成长度L

1400

1600

1800

2000

2240

2500

2800

3000

4000~5000

≥5000

偏   差
