带冲压圆形座外球面球轴承(带顶丝、带偏心套)  (GB/T 7810—2017)

允许轴向载荷小于允许径向载荷的50%

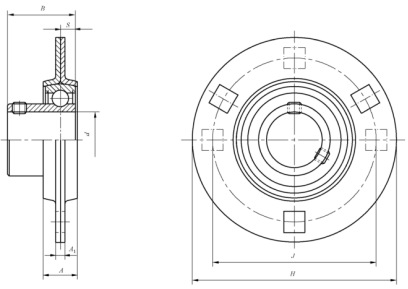

一端平头带顶丝外球面球轴承（UB型）             带冲压圆形座顶丝外球面球轴承（UBPF型）

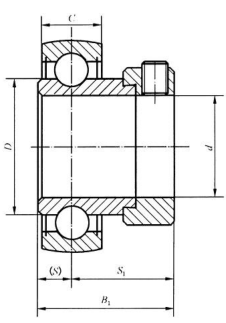

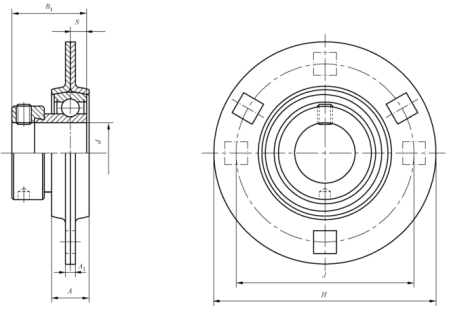

轻型带偏心套外球面球轴承（UE型）                          带冲压圆形座偏心套外球面球轴承（UEPF型）

符号含义与应用

UB— 一端平头带顶丝外球面球轴承　　　　　UE— 一端平头带偏心套外球面球轴承　　　　　PF—冲后圆形座

具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。

轴  承  尺  寸  /mm

基本额定

载荷/kN

配用偏

心套

座  尺  寸  /mm

轴承座允

许径向载

荷/kN

max

带座轴承

代 号

轴承

代号

座代号

d

D

B

S

C

d_s

G

d₁

max

C_r

C_0r

代号

A

max

A₁

max

H

max

H₂

max

J

N

UBPF 型

UEPF 型

UB 型

UE 型

PF 型

min

max

12

40

22

6

12

M5×0.8

4.5

—

7.35

4.78

—

15

4.5

82

49

63.5

7.1

2.45

UBPF 201

UB 201

PF 203

40

28.6

6.5

12

13

—

—

28.6

7.35

4.78

E 201

15

4.5

82

49

63.5

7.1

2.45

UEPF 201

UE 201

PF 203

15

40

22

6

12

M5×0.8

4.5

—

7.35

4.78

—

15

4.5

82

49

63.5

7.1

2.45

UBPF 202

UB 202

PF 203

40

28.6

6.5

12

13

—

—

28.6

7.35

4.78

E 202

15

4.5

82

49

63.5

7.1

2.45

UEPF 202

UE 202

PF 203

17

40

22

6

12

M5×0.8

4.5

—

7.35

4.78

—

15

4.5

82

49

63.5

7.1

2.45

UBPF 203

UB 203

PF 203

40

28.6

6.5

12

13

—

—

28.6

7.35

4.78

E 203

15

4.5

82

49

63.5

7.1

2.45

UEPF 203

UE 203

PF 203

20

47

25

7

14

M6×1

5

—

9.88

6.65

—

17

4.5

91

56

71.5

9

3.29

UBPF 204

UB 204

PF 204

47

31.0

7.5

14

15

—

—

33.3

9.88

6.65

E 204

17

4.5

91

56

71.5

9

3.29

UEPF 204

UE 204

PF 204

25

52

27

7.5

15

M6×1

5.5

—

10.8

7.88

—

19

4.5

96

61

76

9

3.60

UBPF 205

UB 205

PF 205

52

31.5

7.5

15

—

—

38.1

10.8

7.88

E 205

19

4.5

96

61

76

9

3.60

UEPF 205

UE 205

PF 205

30

62

30

8

16

M6×1

6

—

15.0

11.2

—

20

5.5

114

72

90.5

11

5.00

UBPF 206

UB 206

PF 206

62

35.7

9

16

18

—

—

44.5

15.0

11.2

E 206

20

5.5

114

72

90.5

11

5.00

UEPF 206

UE 206

PF 206

35

72

32

8.5

17

M8×1

6

—

19.8

15.2

—

23

5.5

127

81

100

11

6.56

UBPF 207

UB 207

PF 207

72

38.9

9.5

17

19

—

—

55.6

19.8

15.2

E 207

23

5.5

127

81

100

11

6.56

UEPF 207

UE 207

PF 207

40

80

34

9

18

M8×1

7

—

22.8

18.2

—

23

7

149

91

119

13.5

7.56

UBPF 208

UB 208

PF 208

80

43.7

11.0

18

22

—

—

60.3

22.8

18.2

E 208

23

7

149

91

119

13.5

7.56

UEPF 208

UE 208

PF 208

45

85

43.7

11.0

19

22

—

—

63.5

24.5

20.8

E 209

23

7

150

98

120.5

13.5

8.13

UEPF 209

UE 209

PF 209

50

90

43.7

11.0

20

22

—

—

69.9

27.0

23.2

E 210

25

8

157

102

127

13.5

9.00

UEPF 210

UE 210

PF 210

55

100

48.4

12.0

21

55

—

—

76.2

33.5

29.2

E 211

26

8

168

113

138

13.5

11.1

UEPF 211

UE 211

PF 211

60

110

53.1

13.5

22

27

—

—

84.2

36.8

32.8

E 212

28

8

177

122

148

13.5

12.2

UEPF 212

UE 212

PF 212

注：PF 208 和大于PF 208 的轴承座有四个螺孔。
