带滑块座外球面球轴承(带顶丝、带偏心套)(GB/T7810-2017)_带座外球面球轴承_常用滚动轴承尺寸及性能参数_滚动轴承_轴承

带滑块座外球面球轴承(带顶丝、带偏心套) (GB/T 7810—1995)

带滑块座外球面球轴承(带顶丝、带偏心套)　 (GB/T 7810—2017)

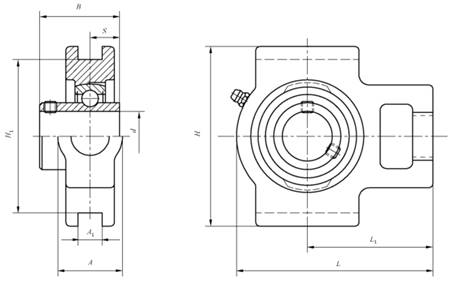

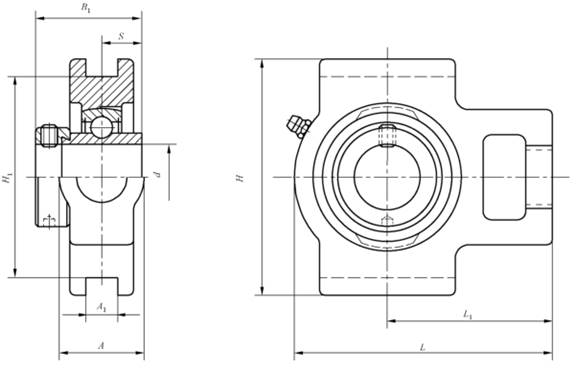

带顶丝外球面球轴承（UC型）带滑块座顶丝外球面球轴承（UCT型）带偏心套外球面球轴承（UEL型）带滑块座偏心套外球面球轴承（UELT型）符号含义与应用： K—铸造滑块座 UC—带顶丝外球面球轴承 UEL—带偏心套外球面球轴承具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴　承　尺　寸　 /mm								基本额定载荷 /kN		配用偏心套	座　尺　寸　 /mm													带座轴承代号	轴承代号	座代号
d	D	B	S	C	d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁	A₂ max	H max	H₁	H₂ max	L max	L₁ max	L₂ min	L₃ max	N min	N₁ min	N₂ min	UCK 型 UELK 型	UC 型 UEL 型	K 型
20	47	31.0	12.7	17	M6×1	5	—	9.88	6.65	—	51	13.5	36	94	76	64	104	69	9	59	18	15	30	UCK 204	UC 204	K 204
	47	43.7	17.1	17	—	—	33.3	9.88	6.65	E 204	51	13.5	36	94	76	64	104	69	9	59	18	15	30	UELK 204	UEL 204	K 204

25	52	34.1	14.3	17	M6×1	5	—	10.8	7.88	—	51	13.5	38	94	76	64	104	69	9	59	18	15	30	UCK 205	UC 205	K 205
	62	38	15	21	M6×1	6	—	17.2	11.5	—	36	12	26	89	80	62	122	76	12	65	26	16	36	UCK 305	UC 305	K 305
	52	44.4	17.5	17	—	—	38.1	10.8	7.88	E 205	51	13.5	38	94	76	64	104	69	9	59	18	15	30	UELK 205	UEL 205	K 205
	62	46.8	16.7	21	—	—	42.8	17.2	11.5	E 305	36	12	26	89	80	62	122	76	12	65	26	16	36	UELK 305	UEL 305	K 305

30	62	38.1	15.9	19	M6×1	5	—	15.0	11.2	—	53	13.5	38	107	89	66	118	74	9	66	19	15	36	UCK 206	UC 206	K 206
	72	43	17	23	M6×1	6	—	20.8	15.2	—	41	16	28	100	90	70	137	85	14	74	28	18	41	UCK 306	UC 306	K 306
	62	48.4	18.3	19	—	—	44.5	15.0	11.2	E 206	53	13.5	38	107	89	66	118	74	9	66	19	15	36	UELK 206	UEL 206	K 206
	72	50	17.5	23	—	—	50	20.8	15.2	E 306	41	16	28	100	90	70	137	85	14	74	28	18	41	UELK 306	UEL 306	K 306

35	72	42.9	17.5	20	M8×1	7	—	19.8	15.2	—	53	13.5	38	107	89	66	132	81	10	72	19	15	36	UCK 207	UC 207	K 207
	80	48	19	25	M8×1	8	—	25.8	19.2	—	45	16	32	111	100	75	150	94	15	80	30	20	45	UCK 307	UC 307	K 307
	72	51.1	18.8	20	—	—	55.6	19.8	15.2	E 207	53	13.5	38	107	89	66	132	81	10	72	19	15	36	UELK 207	UEL 207	K 207
	80	51.6	18.3	25	—	—	55	25.8	19.2	E 307	45	16	32	111	100	75	150	94	15	80	30	20	45	UELK 307	UEL 307	K 307

40	80	49.2	19	21	M8×1	8	—	22.8	18.2	—	67	17.5	44	124	101	85	146	91	14	84	27	18	47	UCK 208	UC 208	K 208
	90	52	19	27	M10×1.25	10	—	31.2	24.0	—	50	18	34	124	112	83	162	100	17	89	32	22	50	UCK 308	UC 308	K 308
	80	56.3	21.4	21	—	—	60.3	22.8	18.2	E 208	67	17.5	44	124	101	85	146	91	14	84	27	18	47	UELK 208	UEL 208	K 208
	90	57.1	19.8	27	—	—	63.5	31.2	24.0	E 308	50	18	34	124	112	83	162	100	17	89	32	22	50	UELK 308	UEL 308	K 308

45	85	49.2	19.0	22	M8×1	8	—	24.5	20.8	—	67	17.5	44	124	101	85	149	91	14	84	27	18	47	UCK 209	UC 209	K 209
	100	57	22	30	M10×1.25	10	—	40.8	31.8	—	55	18	38	138	125	90	178	110	18	97	34	24	55	UCK 309	UC 309	K 309
	85	56.3	21.4	22	—	—	63.5	24.5	20.8	E 209	67	17.5	44	124	101	85	149	91	14	84	27	18	47	UELK 209	UEL 209	K 209
	100	58.7	19.8	30	—	—	70	40.8	31.8	E 309	55	18	38	138	125	90	178	110	18	97	34	24	55	UELK 309	UEL 309	K 309

50	90	51.6	19.0	24	M10×1.25	10	—	27.0	23.2	—	67	17.5	50	124	101	85	153	92	14	88	27	18	47	UCK 210	UC 210	K 210
	110	61	22	32	M12×1.5	12	—	47.5	37.8	—	61	20	40	151	140	98	191	117	20	106	37	27	61	UCK 310	UC 310	K 310
	90	62.7	24.6	24	—	—	69.9	27.0	23.2	E 210	67	17.5	50	124	101	85	153	92	14	88	27	18	47	UELK 210	UEL 210	K 210
	110	66.6	24.6	32	—	—	76.2	47.5	37.8	E 310	61	20	40	151	140	98	191	117	20	106	37	27	61	UELK 310	UEL 310	K 310

55	100	55.6	22.2	25	M10×1.25	10	—	33.5	29.2	—	72	27	56	152	130	104	191	120	17	104	34	24	62	UCK 211	UC 211	K 211
	120	66	25	34	M12×1.5	12	—	55.0	44.8	—	66	22	44	163	150	105	207	127	21	115	39	29	66	UCK 311	UC 311	K 311
	100	71.4	27.8	25	—	—	76.2	33.5	29.2	E 211	72	27	56	152	130	104	191	120	17	104	34	24	62	UELK 211	UEL 211	K 211
	120	73	27.8	34	—	—	83	55.0	44.8	E 311	66	22	44	163	150	105	207	127	21	115	39	29	66	UELK 311	UEL 311	K 311

60	110	65.1	25.4	27	M10×1.25	10	—	36.8	32.8	—	72	27	56	152	130	104	196	120	17	104	34	29	62	UCK 212	UC 212	K 212
	130	71	26	36	M12×1.5	12	—	62.8	51.8	—	71	22	46	178	160	113	220	135	23	123	41	31	71	UCK 312	UC 312	K 312
	110	77.8	31.0	27	—	—	84.2	36.8	32.8	E 212	72	27	56	152	130	104	196	120	17	104	34	29	62	UELK 212	UEL 212	K 212
	130	79.4	30.95	36	—	—	89	62.8	51.8	E 312	71	22	46	178	160	113	220	135	23	123	41	31	71	UELK 312	UEL 312	K 312

65	140	75	30	38	M12×1.5	12	—	72.2	60.5	—	80	26	50	190	170	116	238	146	25	134	43	32	70	UCK 313	UC 313	K 313
	140	85.7	32.55	38	—	—	97	72.2	60.5	E 313	80	26	50	190	170	116	238	146	25	134	43	32	70	UELK 313	UEL 313	K 313

70	150	78	33	40	M12×1.5	12	—	80.2	68.0	—	90	26	52	202	180	130	252	155	25	140	46	36	85	UCK 314	UC 314	K 314
	150	92.1	34.15	40	—	—	102	80.2	68.0	E 314	90	26	52	202	180	130	252	155	25	140	46	36	85	UELK 314	UEL 314	K 314

75	160	82	32	42	M14×1.5	14	—	87.2	76.8	—	90	26	55	216	192	132	262	160	25	150	46	36	85	UCK 315	UC 315	K 315
	160	100	37.3	42	—	—	113	87.2	76.8	E 315	90	26	55	216	192	132	262	160	25	150	46	36	85	UELK 315	UEL 315	K 315

80	170	86	34	44	M14×1.5	14	—	94.5	86.5	—	102	30	60	230	204	150	282	174	28	160	53	42	98	UCK 316	UC 316	K 316
	170	106.4	40.5	44	—	—	119	94.5	86.5	E 316	102	30	60	230	204	150	282	174	28	160	53	42	98	UELK 316	UEL 316	K 316

85	180	96	40	46	M16×1.5	16	—	102	96.5	—	102	32	64	240	214	152	298	183	30	170	53	42	98	UCK 317	UC 317	K 317
	180	109.5	42.05	46	—	—	127	102	96.5	E 317	102	32	64	240	214	152	298	183	30	170	53	42	98	UELK 317	UEL 317	K 317

90	190	96	40	48	M16×1.5	16	—	110	108	—	110	32	66	255	228	160	312	192	30	175	57	46	106	UCK 318	UC 318	K 318
	190	115.9	43.65	48	—	—	133	110	108	E 318	110	32	66	255	228	160	312	192	30	175	57	46	106	UELK 318	UEL 318	K 318

95	200	103	41	50	M16×1.5	16	—	120	122	—	110	35	72	270	240	165	322	197	31	180	57	46	106	UCK 319	UC 319	K 319
	200	122.3	38.9	50	—	—	140	120	122	E 319	110	35	72	270	240	165	322	197	31	180	57	46	106	UELK 319	UEL 319	K 319

100	215	108	42	54	M18×1.5	18	—	132	140	—	120	35	75	290	260	175	345	210	32	200	59	48	115	UCK 320	UC 320	K 320
	215	128.6	50	54	—	—	146	132	140	E 320	120	35	75	290	260	175	345	210	32	200	59	48	115	UELK 320	UEL 320	K 320

105	225	112	44	56	M18×1.5	18	—	142	152	—	120	35	75	290	260	175	345	210	32	200	59	48	115	UCK 321	UC 321	K 321

110	240	117	46	60	M18×1.5	18	—	158	178	—	130	38	80	320	285	185	385	235	38	215	65	52	125	UCK 322	UC 322	K 322

120	260	126	51	64	M18×1.5	18	—	175	208	—	140	45	90	355	320	210	432	267	42	230	70	60	140	UCK 324	UC 324	K 324

130	280	135	54	68	M20×1.5	20	—	195	242	—	150	50	100	385	350	220	465	285	45	240	75	65	150	UCK 326	UC 326	K 326

140	300	145	59	72	M20×1.5	20	—	212	272	—	155	50	100	415	380	230	515	315	50	255	80	70	160	UCK 328	UC 328	K 328
