带菱形座外球面球轴承(带紧定套)(GB/T 7810—1995)

带菱形座外球面球轴承(带紧定套) (GB/T 7810—2017)

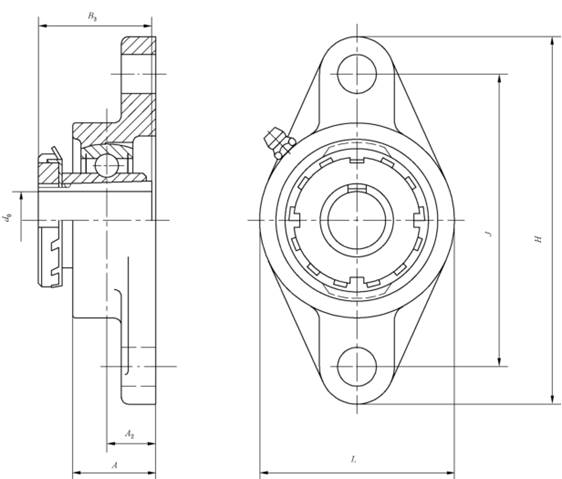

有圆锥孔外球面球轴承（UK型）带紧定套外球面球轴承（UK+H型）带菱形座紧定套外球面球轴承（UKFLU+H型）符号含义与应用 UK—带圈锥孔外球面球轴承　　　　　H—紧定套　　　　　FLU—铸造菱形座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm							配用件代号		基本额定载荷/kN		座尺寸 /mm								带座轴承代号	轴承代号	座代号
d_z	D	d₀	B₂	B		C	轴承	紧定套	C_r	C_0r	A max	A₁ max	A₂	H max	J	L max	N		UKFLU+H 型	UK+H 型	FLU 型
d_z	D	d₀	B₂	min	max	C	轴承	紧定套	C_r	C_0r	A max	A₁ max	A₂	H max	J	L max	min	max	UKFLU+H 型	UK+H 型	FLU 型
25	52	20	35	15	27	17	UK205	H2305	10.8	7.88	35	15	19	125	99	70	11.5	12.43	UKFLU205+H2305	UK205+H2305	FLU205
	62	20	35	21	27	21	UK305	H2305	17.2	11.5	29	13	16	150	113	80	19		UKFLU305+H2305	UK305+H2305	FLU305
30	62	25	38	16	30	19	UK206	H2306	15.0	11.2	38	16	20	142	116.5	83	11.5	12.43	UKFLU206+H2306	UK206+H2306	FLU206
	72	25	38	23	30	23	UK306	H2306	20.8	15.2	32	15	18	180	134	90	23		UKFLU306+H2306	UK306+H2306	FLU306
35	72	30	43	17	34	20	UK207	H2307	19.8	15.2	38	17	21	156	130	96	13	14.93	UKFLU207+H2307	UK207+H2307	FLU207
	80	30	43	26	34	25	UK307	H2307	25.8	19.2	36	16	20	185	141	100	23		UKFLU307+H2307	UK307+H2307	FLU307
40	80	35	46	18	36	21	UK208	H2308	22.8	18.2	43	17	24	172	143.5	105	13	14.93	UKFLU208+H2308	UK208+H2308	FLU208
	90	35	46	26	36	27	UK308	H2308	31.2	24.0	40	17	23	200	158	112	23		UKFLU308+H2308	UK308+H2308	FLU308
45	85	40	50	19	39	22	UK209	H2309	24.5	20.8	45	18	24	180	148.5	112	13	16.93	UKFLU209+H2309	UK209+H2309	FLU209
	100	40	50	28	39	30	UK309	H2309	40.8	31.8	44	18	25	230	177	125	25		UKFLU309+H2309	UK309+H2309	FLU309
50	90	45	55	20	43	24	UK210	H2310	27.0	23.2	48	20	28	190	157	117	17	19.02	UKFLU210+H2310	UK210+H2310	FLU210
	110	45	55	30	43	32	UK310	H2310	47.5	37.8	48	19	28	240	187	140	25		UKFLU310+H2310	UK310+H2310	FLU310
55	100	50	59	21	47	25	UK211	H2311	33.5	29.2	51	21	31	222	184	134	17	19.02	UKFLU211+H2311	UK211+H2311	FLU211
	120	50	59	33	47	34	UK311	H2311	55.0	44.8	52	20	30	250	198	150	25		UKFLU311+H2311	UK311+H2311	FLU311
60	110	55	62	22	49	27	UK212	H2312	36.8	32.8	60	21	34	238	202	142	17	19.02	UKFLU212+H2312	UK210+H2312	FLU212
	130	55	62	34	49	36	UK312	H2312	62.8	51.8	56	20	33	270	212	160	31		UKFLU312+H2312	UK312+H2312	FLU312
65	140	60	65	36	51	38	UK313	H2313	72.2	60.5	58	25	33	295	240	175	31		UKFLU313+H2313	UK313+H2313	FLU313
75	160	65	73	40	58	42	UK315	H2315	87.2	76.8	66	30	39	320	260	195	35		UKFLU315+H2315	UK315+H2315	FLU315
80	170	70	78	42	61	44	UK316	H2316	94.5	86.5	68	32	38	355	285	210	38		UKFLU316+H2316	UK316+H2316	FLU316
85	180	75	82	45	64	46	UK317	H2317	102	96.5	74	32	44	370	300	220	38		UKFLU317+H2317	UK317+H2317	FLU317
90	190	80	86	47	68	48	UK318	H2318	110	108	76	36	44	385	315	235	38		UKFLU318+H2318	UK318+H2318	FLU318
95	200	85	90	49	71	50	UK319	H2319	120	122	94	40	59	405	330	250	41		UKFLU319+H2319	UK319+H2319	FLU319
100	215	90	97	51	77	54	UK320	H2320	132	140	94	40	59	440	360	270	44		UKFLU320+H2320	UK320+H2320	FLU320
110	240	100	105	56	84	60	UK322	H2322	158	178	96	42	60	470	390	300	44		UKFLU322+H2322	UK322+H2322	FLU322
120	260	110	112	60	90	64	UK324	H2324	175	208	110	48	65	520	430	330	47		UKFLU324+H2324	UK324+H2324	FLU324
130	280	115	121	65	98	68	UK326	H2326	195	242	115	50	65	550	460	360	47		UKFLU326+H2326	UK326+H2326	FLU326
140	300	125	131	70	107	72	UK328	H2328	212	272	125	60	75	600	500	400	51		UKFLU328+H2328	UK328+H2328	FLU328
注：FLU 300 型座中，A、H、L尺寸为公称尺寸，不是最大值，N 尺寸为公称尺寸，不是最小值。
