带环形座外球面球轴承(带顶丝、带偏心套)  (GB/T 7810—2017)

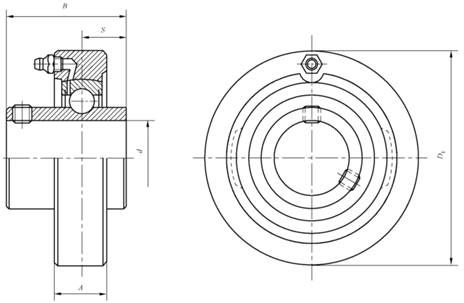

带顶丝外球面球轴承（UC型）                      带环形座顶丝外球面球轴承（UCC型）

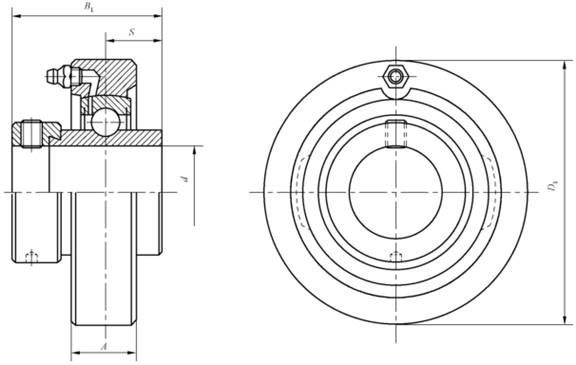

带偏心套外球面球轴承（UEL型）                                        带环形座偏心套外球面球轴承（UELC型）

符号含义与应用

UC—带顶丝外球面球轴承　　　　　UEL—带偏心套外球面球轴承　　　　　C—铸造环形座

具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。

轴  承  尺  寸  /mm

基本额定载荷/kN

配用偏心套

座尺寸/mm

带座轴承代号

轴承代号

座代号

d

D

B

S

C

d_s

G

d₁

max

C_r

C_0r

代号

A

D₁

UCC 型

UELC 型

UC 型

UEL 型

C 型

12

40

27.4

11.5

14

M5×0.8

4

—

7.35

4.78

—

20

67

UCC 201S

UC 201S

C 203

40

37.3

13.9

14

—

—

28.6

7.35

4.78

E 201S

20

67

UELC 201S

UEL 201S

C 203

40

31.0

12.7

14

M6×1

7.35

4.78

—

20

72

UCC 201

UC 201

C 203

40

43.7

17.1

14

—

7.35

4.78

E 201

20

72

UELC 201

UEL 201

C 203

15

40

27.4

11.5

14

M5×0.8

4

—

7.35

4.78

—

20

67

UCC 202S

UC 202S

C 203

40

37.3

13.9

14

—

—

28.6

7.35

4.78

E 202S

20

67

UELC 202S

UEL 202S

C 203

40

31.0

12.7

14

M6×1

7.35

4.78

—

20

72

UCC 202

UC 202

C 203

40

43.7

17.1

14

—

7.35

4.78

E 201

20

72

UELC 202

UEL 202

C 203

17

40

27.4

11.5

14

M5×0.8

4

—

7.35

4.78

—

20

67

UCC 203S

UC 203S

C 203

40

37.3

13.9

14

—

—

28.6

7.35

4.78

E 203S

20

67

UELC 203S

UEL 203S

C 203

40

31.0

12.7

14

M6×1

7.35

4.78

—

20

72

UCC 203

UC 203

C 203

40

43.7

17.1

14

—

7.35

4.78

E 201

20

72

UELC 203

UEL 203

C 203

20

47

31.0

12.7

17

M6×1

5

—

9.88

6.65

—

20

72

UCC 204

UC 204

C 204

47

43.7

17.1

17

—

—

33.3

9.88

6.65

E 204

20

72

UELC 204

UEL 204

C 204

25

52

34.1

14.3

17

M6×0.75

5

—

10.8

7.88

—

22

80

UCC 205

UC 205

C 205

62

38

15

21

M6×0.75

6

—

17.2

11.5

—

26

90

UCC 305

UC 305

C 305

52

44.4

17.5

17

—

—

38.1

10.8

7.88

E 205

22

80

UELC 205

UEL205

C 205

62

46.8

16.7

21

—

—

42.8

17.2

11.5

E 305

26

90

UELC 305

UEL305

C 305

30

62

38.1

15.9

19

M6×1

5

—

15.0

11.2

—

27

85

UCC 206

UC 206

C 206

72

43

17

23

M6×1

6

—

20.8

15.2

—

28

100

UCC 306

UC 306

C 306

62

48.4

18.3

19

—

—

44.5

15.0

11.2

E 206

27

85

UELC 206

UEL 206

C 206

72

50

17.5

23

—

—

50

20.8

15.2

E 306

28

100

UELC 306

UEL 306

C 306

35

72

42.9

17.5

20

M8×1

7

—

19.8

15.2

—

28

90

UCC 207

UC 207

C 207

80

48

19

25

M8×1

8

—

25.8

19.2

—

32

110

UCC 307

UC 307

C 307

72

51.1

18.8

20

—

—

55.6

19.8

15.2

E 207

28

30

UELC 207

UEL 207

C 207

80

51.6

18.3

25

—

—

55

25.8

19.2

E 307

32

110

UELC 307

UEL 307

C 307

40

80

49.2

19

21

M8×1

8

—

22.8

18.2

—

30

100

UCC 208

UC 208

C 208

90

52

19

27

M10×1.25

10

—

31.2

24.0

—

34

120

UCC 308

UC 308

C 308

80

56.3

21.4

21

—

—

60.3

22.8

18.2

E 208

30

100

UELC 208

UEL 208

C 208

90

57.1

19.8

27

—

—

63.5

31.2

24.0

E 308

34

120

UELC 308

UEL 308

C 308

45

85

49.2

19.0

22

M8×1

8

—

24.5

20.8

—

31

110

UCC 209

UC 209

C 209

100

57

22

30

M10×1.25

10

—

40.8

31.8

—

38

130

UCC 309

UC 309

C 309

85

56.3

21.4

22

—

—

63.5

24.5

20.8

E 209

31

110

UELC 209

UEL 209

C 209

100

58.7

19.8

30

—

—

70

40.8

31.8

E 309

38

130

UELC 309

UEL 309

C 309

50

90

51.6

19.0

24

M10×1.25

10

—

27.0

23.2

—

33

120

UCC 210

UC 210

C 210

110

61

22

32

M12×1.5

12

—

47.5

37.8

—

40

140

UCC 310

UC 310

C 310

90

62.7

24.6

24

—

—

69.9

27.0

23.2

E 210

33

120

UELC 210

UEL 210

C 210

110

66.6

24.6

32

—

—

76.2

47.5

37.8

E 310

40

140

UELC 310

UEL 310

C 310

55

100

55.6

22.2

25

M10×1.25

10

—

33.5

29.2

—

35

125

UCC 211

UC 211

C 211

120

66

25

34

M12×1.5

12

—

55.0

44.8

—

44

150

UCC 311

UC 311

C 311

100

71.4

27.8

25

—

—

76.2

33.5

29.2

E 211

35

125

UELC 211

UEL 211

C 211

120

73

27.8

34

—

—

83

55.0

44.8

E 311

44

150

UELC 311

UEL 311

C 311

60

110

65.1

25.4

27

M10×1.25

10

—

36.8

32.8

—

38

130

UCC 212

UC 212

C 212

130

71

26

36

M12×1.5

12

—

62.8

51.8

—

46

160

UCC 312

UC 312

C 312

110

77.8

31.0

27

—

—

84.2

36.8

32.8

E 212

38

130

UELC 212

UEL 212

C 212

130

79.4

30.95

36

—

—

89

62.8

51.8

E 312

46

160

UELC 312

UEL 312

C 312

65

120

65.1

25.4

28

M10×1.25

10

—

44.0

40.0

—

40

140

UCC 213

UC 213

C 213

140

75

30

38

M12×1.5

12

—

72.2

60.5

—

50

170

UCC 313

UC 313

C 313

120

85.7

34.1

28

—

—

86

44.0

40.0

E 213

40

140

UELC 213

UEL 213

C 213

140

85.7

32.55

38

—

—

97

72.2

60.5

E 313

50

170

UELC 313

UEL 313

C 313

70

150

78

33

40

M12×1.5

12

—

80.2

68.0

—

52

180

UCC 314

UC 314

C 314

150

92.1

34.15

40

—

—

102

80.2

68.0

E 314

52

180

UELC 314

UEL 314

C 314

75

160

82

32

42

M14×1.5

14

—

87.2

76.8

—

55

190

UCC 315

UC 315

C 315

160

100

37.3

42

—

—

113

87.2

76.8

E 315

55

190

UELC 315

UEL 315

C 315

80

170

86

34

44

M14×1.5

14

—

94.5

86.5

—

60

200

UCC 316

UC 316

C 316

170

106.4

40.5

44

—

—

119

94.5

86.5

E 316

60

200

UELC 316

UEL 316

C 316

85

180

96

40

46

M16×1.5

16

—

102

96.5

—

64

215

UCC 317

UC 317

C 317

180

109.5

42.05

46

—

—

127

102

96.5

E 317

64

215

UELC 317

UEL 317

C 317

90

190

96

40

48

M16×1.5

16

—

110

108

—

66

225

UCC 318

UC 318

C 318

190

115.9

43.65

48

—

—

133

110

108

E 318

66

225

UELC 318

UEL 318

C 318

95

200

103

41

50

M16×1.5

16

—

120

122

—

72

240

UCC 319

UC 319

C 319

200

122.3

38.9

50

—

—

140

120

122

E 319

72

240

UELC 319

UEL 319

C 319

100

215

108

42

54

M18×1.5

18

—

132

140

—

75

260

UCC 320

UC 320

C 320

215

128.6

50

54

—

—

146

132

140

E 320

75

260

UELC 320

UEL 320

C 320

105

225

112

44

56

M18×1.5

18

—

142

152

—

75

260

UCC 321

UC 321

C 321

110

240

117

46

60

M18×1.5

18

—

158

178

—

80

300

UCC 322

UC 322

C 322

120

260

126

51

64

M18×1.5

18

—

175

208

—

90

320

UCC 324

UC 324

C 324

130

280

135

54

68

M20×1.5

20

—

195

242

—

100

340

UCC 326

UC 326

C 326

140

300

145

59

72

M20×1.5

20

—

212

272

—

100

360

UCC 328

UC 328

C 328
