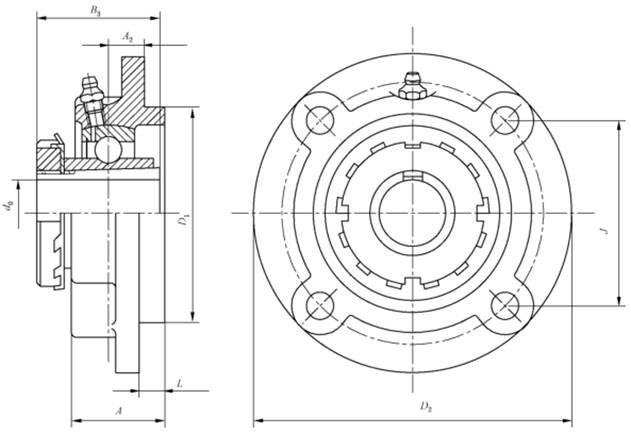

带凸台圆形座外球面球轴承(带紧定套)  (GB/T 7810—2017)

有圆锥孔外球面球轴承（UK型）

带紧定套外球面球轴承（UK+H型）                                                            带凸台圆形座紧定套外球面球轴承（UKFC+H型）

符号含义与应用

UK—带圈锥孔外球面球轴承　　　　　H—紧定套　　　　　FC—铸造凸台圆形座

具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。

轴  承  尺  寸  /mm

配用件代号

基本额定

载荷/kN

座  尺  寸  /mm

带座轴承代号

轴承代号

座代号

d_z

D

d₀

B₂

B

C

轴承

紧定套

C_r

C_0r

A

A₁

A₂

D₁

D₂

max

H₁

J

N

max

P

UKFC+H 型

UK+H 型

FC 型

min

max

25

52

20

35

15

27

17

UK205

H2305

10.8

7.88

27

21

10

70

115

7

63.6

12

90

UKFC 205+H 2305

UK 205+H 2305

FC 205

30

62

25

38

16

30

19

UK206

H2306

15.0

11.2

31

23

10

80

125

8

70.7

12

100

UKFC 206+H 2306

UK 206+H 2306

FC 206

35

72

30

43

17

34

26

UK207

H2307

19.8

15.2

34

26

11

90

135

9

77.8

14

110

UKFC 207+H 2307

UK 207+H 2307

FC 207

40

80

35

46

18

36

21

UK208

H2308

22.8

18.2

36

26

11

100

145

9

84.8

14

120

UKFC 208+H 2308

UK 208+H 2308

FC 208

45

85

40

50

19

39

22

UK209

H2309

24.5

20.8

38

26

10

105

160

14

93.3

16

132

UKFC 209+H 2309

UK 209+H 2309

FC 209

50

90

45

55

20

43

24

UK210

H2310

27.0

23.2

40

28

10

110

165

14

97.6

16

138

UKFC 210+H 2310

UK 210+H 2310

FC 210

55

100

50

59

21

47

25

UK211

H2311

33.5

29.2

43

31

13

125

185

15

106.1

19

150

UKFC 211+H 2311

UK 211+H 2311

FC 211

60

110

55

62

22

49

27

UK212

H2312

36.8

32.8

48

36

17

135

195

15

113.1

19

160

UKFC 212+H 2312

UK212+H 2312

FC 212

65

120

60

65

23

51

28

UK213

H2313

44.0

40.0

50

36

16

145

205

15

120.2

19

170

UKFC 213+H 2313

UK 213+H 2313

FC 213

75

130

65

73

25

58

30

UK215

H2315

50.8

49.5

56

40

18

160

220

18

130.1

19

184

UKFC 215+H 2315

UK 215+H 2315

FC 215

80

140

70

78

26

61

33

UK216

H2316

55.0

54.2

58

42

18

170

240

18

141.4

23

200

UKFC 216+H 2316

UK 216+H 2316

FC 216

85

150

75

82

28

64

35

UK217

H2317

64.0

63.8

63

45

18

180

250

20

147.1

23

208

UKFC 217+H 2317

UK 217+H 2317

FC 217

90

160

80

86

30

68

37

UK218

H2318

73.8

71.5

68

50

22

190

265

20

155.5

23

220

UKFC 218+H 2318

UK 218+H 2318

FC 218
