带菱形座外球面球轴承(带顶丝、带偏心套)(GB/T 7810—1995)

带菱形座外球面球轴承(带顶丝、带偏心套) (GB/T 7810—2017)

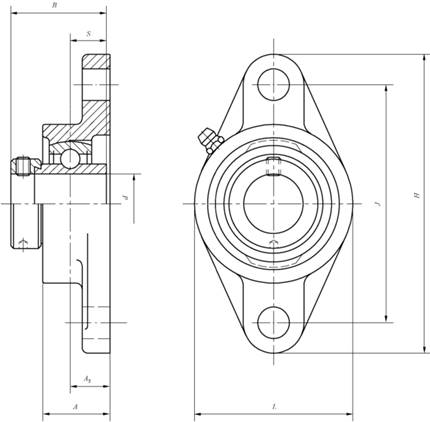

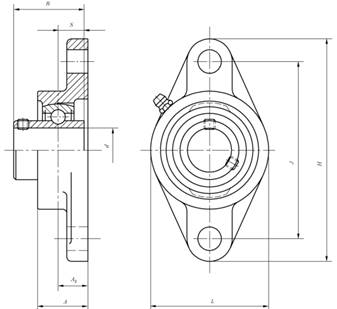

带顶丝外球面球轴承（UC型）带菱形座顶丝外球面球轴承（UCFLU型）带偏心套外球面球轴承（UEL型）带菱形座偏心套外球面球轴承（UELFLU型）符号含义与应用 UC—带顶丝外球面球轴承　　　　　FLU—铸造菱形座　　　　　UEL—带偏心套外球面球轴承具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm								基本额定载荷/kN		配用偏心套	座尺寸 /mm								带座轴承代号	轴承代号	座代号
d	D	B	S	C	d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁ max	A₂	H max	J	L max	N		UCFLU 型 UELFLU 型	UC 型 UEL 型	FLU型
d	D	B	S	C	d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁ max	A₂	H max	J	L max	min	max	UCFLU 型 UELFLU 型	UC 型 UEL 型	FLU型
12	40	27.4	11.5	14	M6×1	4	—	7.35	4.78	—	32	13	17	99	76.5	61	10.5	12.43	UCFLU 201	UC 201	FLU 203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 201	32	13	17	99	76.5	61	10.5	12.43	UELFLU 201	UEL 201	FLU 203

15	40	27.4	11.5	14	M6×1	4	—	7.35	4.78	—	32	13	17	99	76.5	61	10.5	12.43	UCFLU 202	UC 202	FLU 203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 202	32	13	17	99	76.5	61	10.5	12.43	UELFLU 202	UEL 202	FLU 203

17	40	27.4	11.5	14	M6×1	4	—	7.35	4.78	—	32	13	17	99	76.5	61	10.5	12.43	UCFLU 203	UC 203	FLU 203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 203	32	13	17	99	76.5	61	10.5	12.43	UELFLU 203	UEL 203	FLU 203

20	47	31.0	12.7	17	M6×1	5	—	9.88	6.65	—	34	15	19	113	90	62	10.5	12.43	UCFLU 204	UC 204	FLU 204
	47	43.7	17.1	17	—	—	33.3	9.88	6.65	E 204	34	15	19	113	90	62	10.5	12.43	UELFLU 204	UEL 204	FLU 204

25	52	34.1	14.3	17	M6×1	5	—	10.8	7.88	—	35	15	19	125	90	70	11.5	12.43	UCFLU 205	UC 205	FLU 205
	62	38	15	21	M6×1	6	—	17.2	11.5	—	29	13	16	150	113	80	19		UCFLU 305	UC 305	FLU 305
	52	44.4	17.5	17	—	—	38.1	10.8	7.88	E 205	35	15	19	125	99	70	11.5	12.43	UELFLU 205	UEL205	FLU 205
	62	46.8	16.7	21	—	—	42.8	17.2	11.5	E 305	29	13	16	150	113	80	19		UELFLU 305	UEL305	FLU 305

30	62	38.1	15.9	19	M6×1	5	—	15.0	11.2	—	38	16	20	142	116.5	83	11.5	12.43	UCFLU 206	UC 206	FLU 206
	72	43	17	23	M6×1	6	—	20.8	15.2	—	32	15	18	180	134	90	23		UCFLU 306	UC 306	FLU 306
	62	48.4	18.3	19	—	—	44.5	15.0	11.2	E 206	38	16	20	142	116.5	83	11.5	12.43	UELFLU 206	UEL 206	FLU 206
	72	50	17.5	23	—	—	50	20.8	15.2	E 306	32	15	18	180	134	90	23		UELFLU 306	UEL 306	FLU 306

35	72	42.9	17.5	20	M8×1	7	—	19.8	15.2	—	38	17	21	156	130	96	13	14.93	UCFLU 207	UC 207	FLU 207
	80	48	19	25	M8×1	8	—	25.8	19.2	—	36	16	20	185	141	100	23		UCFLU 307	UC 307	FLU 307
	72	51.1	18.8	20	—	—	55.6	19.8	15.2	E 207	38	17	21	156	130	96	13	14.93	UELFLU 207	UEL 207	FLU 207
	80	51.6	18.3	25	—	—	55	25.8	19.2	E 307	36	16	20	185	141	100	23		UELFLU 307	UEL 307	FLU 307

40	80	49.2	19	21	M8×1	8	—	22.8	18.2	—	43	17	24	172	143.5	105	13	14.93	UCFLU 208	UC 208	FLU 208
	90	52	19	27	M10×1.25	10	—	31.2	24.0	—	40	17	23	200	158	112	23		UCFLU 308	UC 308	FLU 308
	80	56.3	21.4	21	—	—	60.3	22.8	18.2	E 208	43	17	24	172	143.5	105	13	14.93	UELFLU 208	UEL 208	FLU 208
	90	57.1	19.8	27	—	—	63.5	31.2	24.0	E 308	40	17	23	200	158	112	23		UELFLU 308	UEL 308	FLU 308

45	85	49.2	19.0	22	M8×1	8	—	24.5	20.8	—	45	18	24	180	148.5	112	13	16.93	UCFLU 209	UC 209	FLU 209
	100	57	22	30	M10×1.25	10	—	40.8	31.8	—	44	18	25	230	177	125	25		UCFLU 309	UC 309	FLU 309
	85	56.3	21.4	22	—	—	63.5	24.5	20.8	E 209	45	18	24	180	148.5	112	13	16.93	UELFLU 209	UEL 209	FLU 209
	100	58.7	19.8	30	—	—	70	40.8	31.8	E 309	44	18	25	230	177	125	25		UELFLU 309	UEL 309	FLU 309

50	90	51.6	19.0	24	M10×1.25	10	—	27.0	23.2	—	48	20	28	190	157	117	17	19.02	UCFLU 210	UC 210	FLU 210
	110	61	22	32	M12×1.5	12	—	47.5	37.8	—	48	19	28	240	187	140	17	25	UCFLU 310	UC 310	FLU 310
	90	62.7	24.6	24	—	—	69.9	27.0	23.2	E 210	48	20	28	190	157	117		19.02	UELFLU 210	UEL 210	FLU 210
	110	66.6	24.6	32	—	—	76.2	47.5	37.8	E 310	48	19	28	240	187	140	25		UELFLU 310	UEL 310	FLU 310

55	100	55.6	22.2	25	M10×1.25	10	—	33.5	29.2	—	51	21	31	222	184	134	17	19.02	UCFLU 211	UC 211	FLU 211
	120	66	25	34	M12×1.5	12	—	55.0	44.8	—	52	20	30	250	198	150	25		UCFLU 311	UC 311	FLU 311
	100	71.4	27.8	25	—	—	76.2	33.5	29.2	E 211	51	21	31	222	184	134	17	19.02	UELFLU 211	UEL 211	FLU 211
	120	73	27.8	34	—	—	83	55.0	44.8	E 311	52	20	30	250	198	150	25		UELFLU 311	UEL 311	FLU 311

60	110	65.1	25.4	27	M10×1.25	10	—	36.8	32.8	—	60	21	34	238	202	142	17	19.02	UCFLU 212	UC 212	FLU 212
	130	71	26	36	M12×1.5	12	—	62.8	51.8	—	56	22	33	270	212	160	31		UCFLU 312	UC 312	FLU 312
	110	77.8	31.0	27	—	—	84.2	36.8	32.8	E 212	60	21	34	238	202	142	17	19.02	UELFLU 212	UEL 212	FLU 212
	130	79.4	30.95	36	—	—	89	62.8	51.8	E 312	56	22	33	270	212	160	31		UELFLU 312	UEL 312	FLU 312

65	140	75	30	38	M12×1.5	12	—	72.2	60.5	—	58	25	33	295	240	175	31		UCFLU 313	UC 313	FLU 313
	140	85.7	32.55	38	—	—	97	72.2	60.5	E 313	58	25	33	295	240	175	31		UELFLU 313	UEL 313	FLU 313

70	150	78	33	40	M12×1.5	12	—	80.2	68.0	—	61	28	36	315	250	185	35		UCFLU 314	UC 314	FLU 314
	150	92.1	34.15	40	—	—	102	80.2	68.0	E 314	61	28	36	315	250	185	35		UELFLU 314	UEL 314	FLU 314

75	160	82	32	42	M14×1.5	14	—	87.2	76.8	—	66	30	39	320	260	195	35		UCFLU 315	UC 315	FLU 315
	160	100	37.3	42	—	—	113	87.2	76.8	E 315	66	30	39	320	260	195	35		UELFLU 315	UEL 315	FLU 315

80	170	86	34	44	M14×1.5	14	—	94.5	86.5	—	68	32	38	355	285	210	38		UCFLU 316	UC 316	FLU 316
	170	106.4	40.5	44	—	—	119	94.5	86.5	E 316	68	32	38	355	285	210	38		UELFLU 316	UEL 316	FLU 316

85	180	96	40	46	M16×1.5	16	—	102	96.5	—	74	32	44	370	300	220	38		UCFLU 317	UC 317	FLU 317
	180	109.5	42.05	46	—	—	127	102	96.5	E 317	74	32	44	370	300	220	38		UELFLU 317	UEL 317	FLU 317

90	190	96	40	48	M16×1.5	16	—	110	108	—	76	36	44	385	315	235	38		UCFLU 318	UC 318	FLU 318
	190	115.9	43.65	48	—	—	133	110	108	E 318	76	36	44	385	315	235	38		UELFLU 318	UEL 318	FLU 318

95	200	103	41	50	M16×1.5	16	—	120	122	—	94	40	59	405	330	250	41		UCFLU 319	UC 319	FLU 319
	200	122.3	38.9	50	—	—	140	120	122	E 319	94	40	59	405	330	250	41		UELFLU 319	UEL 319	FLU 319

100	215	108	42	54	M18×1.5	18	—	132	140	—	94	40	59	440	360	270	44		UCFLU 320	UC 320	FLU 320
	215	128.6	50	54	—	—	146	132	140	E 320	94	40	59	440	360	270	44		UELFLU 320	UEL 320	FLU 320

105	225	112	44	56	M18×1.5	18	—	142	152		94	40	59	440	360	270	44		UCFLU 321	UC 321	FLU 321

110	240	117	46	60	M18×1.5	18	—	158	178		96	42	60	470	390	300	44		UCFLU 322	UC 322	FLU 322

120	260	126	51	64	M18×1.5	18	—	175	208		110	48	65	520	430	330	47		UCFLU 324	UC 324	FLU 324

130	280	135	54	68	M20×1.5	20	—	195	242		115	50	65	550	460	360	47		UCFLU 326	UC 326	FLU 326

140	300	145	59	72	M20×1.5	20	—	212	272		125	60	75	600	500	400	51		UCFLU 328	UC 328	FLU 328
注：FLU 300型座中A、H、L 尺寸为公称尺寸，不是最大值，N 尺寸为公称尺寸，不是最小值。
