带方形座外球面球轴承(带紧定套)(GB/T 7810—1995)

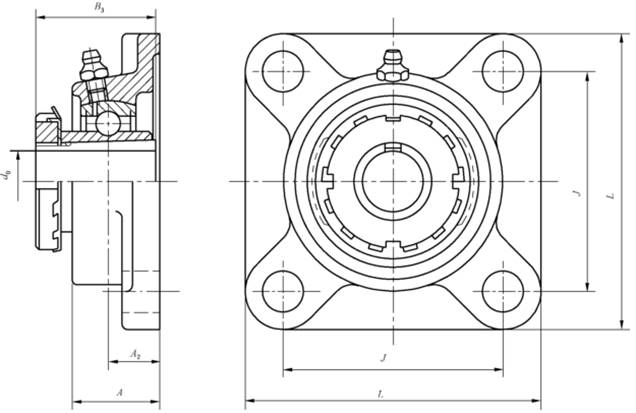

带方形座外球面球轴承(带紧定套) (GB/T 7810—2017)
有圆锥孔外球面球轴承（UK型）带紧定套外球面球轴承（UK+H型）带滑块座紧定套外球面球轴承（UKFU+H型）符号含义与应用 UK—带圈锥孔外球面球轴承　　　　　H—紧定套　　　　　FU—铸造方形座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm							配用件代号		基本额定载荷/kN		座尺寸 /mm							带座轴承代号	轴承代号	座代号
d_z	D	d₀	B₂	B		C	轴承	紧定套	C_r	C_0r	A max	A₁ max	A₂	J	L max	N		UKFU + H 型	UK + H 型	FU 型
d_z	D	d₀	B₂	min	max	C	轴承	紧定套	C_r	C_0r	A max	A₁ max	A₂	J	L max	min	max	UKFU + H 型	UK + H 型	FU 型
25	52	20	35	15	27	17	UK 205	H 2305	10.8	7.88	35	15	19	70	97	11.5	12.43	UKFU 205+H 2305	UK 205+H 2305	FU 205
	62	20	35	21	27	21	UK 305	H 2305	17.2	11.5	29	13	16	80	110	16		UKFU 305+H 2305	UK 305+H 2305	FU 305

30	62	25	38	16	30	19	UK 206	H 2306	15.0	11.2	38	16	20	82.5	110	11.5	12.43	UKFU 206+H 2306	UK 206+H 2306	FU 206
	72	25	38	23	30	23	UK 306	H 2306	20.8	15.2	32	15	18	95	125	16		UKFU 306+H 2306	UK 306+H 2306	FU 306

35	72	30	43	17	34	20	UK 207	H 2307	19.8	15.2	38	17	21	92	119	13	14.93	UKFU 207+H 2307	UK 207+H 2307	FU 207
	80	30	43	26	34	25	UK 307	H 2307	25.8	19.2	36	16	20	100	135	19		UKFU 307+H 2307	UK 307+H 2307	FU 307

40	80	35	46	18	36	21	UK 208	H 2308	22.8	18.2	43	17	24	101.5	132	13	14.93	UKFU 208+H 2308	UK 208+H 2308	FU 208
	90	35	46	26	36	27	UK 308	H 2308	31.2	24.0	40	17	23	112	150	19		UKFU 308+H 2308	UK 308+H 2308	FU 308

45	85	40	50	19	39	22	UK 209	H 2309	24.5	20.8	45	18	24	105	139	13	16.93	UKFU 209+H 2309	UK 209+H 2309	FU 209
	100	40	50	28	39	30	UK 309	H 2309	40.8	31.8	44	18	25	125	160	19		UKFU 309+H 2309	UK 309+H 2309	FU 309

50	90	45	55	20	43	24	UK 210	H 2310	27.0	23.2	48	20	28	111	145	17	19.02	UKFU 210+H 2310	UK 210+H 2310	FU 210
	110	45	55	30	43	32	UK 310	H 2310	47.5	37.8	48	19	28	132	175	23		UKFU 310+H 2310	UK 310+H 2310	FU 310

55	100	50	59	21	47	25	UK 211	H 2311	33.5	29.2	51	21	31	130	164	17	19.02	UKFU 211+H 2311	UK 211+H 2311	FU 211
	120	50	59	33	47	34	UK 311	H 2311	55.0	44.8	52	20	30	140	185	23		UKFU 311+H 2311	UK 311+H 2311	FU 311

60	110	55	62	22	49	27	UK 212	H 2312	36.8	32.8	60	21	34	143	177	17	19.02	UKFU 212+H 2312	UK 212+H 2312	FU 212
	130	55	62	34	49	36	UK 312	H 2312	62.8	51.8	56	22	33	150	195	23		UKFU 312+H 2312	UK 312+H 2312	FU 312

65	120	60	65	23	51	28	UK 213	H 2313	44.0	40.0	52	24	34	149.5	189	17	19.02	UKFU 213+H 2313	UK 213+H 2313	FU 213
	140	60	65	36	51	38	UK 313	H 2313	72.2	60.5	58	22	33	166	208	23		UKFU 313+H 2313	UK 313+H 2313	FU 313

75	130	65	73	25	58	30	UK 215	H 2315	50.8	49.5	58	24	35	159	202	17	24.52	UKFU 215+H 2315	UK 215+H 2315	FU 215
	160	65	73	40	58	42	UK 315	H 2315	87.2	76.8	66	25	39	184	236	25		UKFU 315+H 2315	UK 315+H 2315	FU 315

80	140	70	78	26	61	33	UK 216	H 2316	55.0	54.2	65	24	35	165	213	21	24.52	UKFU 216+H 2316	UK 216+H 2316	FU 216
	170	70	78	42	61	44	UK 316	H 2316	94.5	86.5	68	27	38	196	250	31		UKFU 316+H 2316	UK 316+H 2316	FU 316

85	150	75	82	28	64	35	UK 217	H 2317	64.0	63.8	75	26	36	175	222	21	24.52	UKFU 217+H 2317	UK 217+H 2317	FU 217
	180	75	82	45	64	46	UK 317	H 2317	102	96.5	74	27	44	204	260	31		UKFU 317+H 2317	UK 317+H 2317	FU 317

95	200	85	90	49	71	50	UK 319	H 2319	120	122	76	30	44	216	280	35		UKFU 318+H 2318	UK 318+H 2318	FU 318

100	215	90	97	51	77	54	UK 320	H 2320	132	140	94	30	59	228	290	35		UKFU 319+H 2319	UK 319+H 2319	FU 319
	215	90	97	51	77	54	UK 320	H 2320	132	140	94	32	59	242	310	38		UKFU 320+H 2320	UK 320+H 2320	FU 320

110	240	100	105	56	84	60	UK 322	H 2322	158	178	96	35	60	266	340	41		UKFU 322+H 2322	UK 322+H 2322	FU 322

120	260	110	112	60	90	64	UK 324	H 2324	175	208	110	40	65	290	370	41		UKFU 324+H 2324	UK 324+H 2324	FU 324

130	280	115	121	65	98	68	UK 326	H 2326	195	242	115	45	65	320	410	41		UKFU 326+H 2326	UK 326+H 2326	FU 326

140	300	125	131	70	107	72	UK 328	H 2328	212	272	125	55	75	350	450	41		UKFU 328+H 2328	UK 328+H 2328	FU 328
注：FU 300 型座中A、A₁、L 尺寸为公称尺寸，不是最大值，N 尺寸为公称尺寸，不是最小值。
