特定画法(GB/T 16675.1—1996)

类别

简  化  后

简  化  前

说  明

特

定

画

法

左

右

手

件

画

法

零件1(LH)如图

零件2(RH)对称(或镜像对称件)

零件1(左件)     零件2(右件)

对于左右手零件和装配件，允许仅画出其中一件，另一件则用文字说明，其中“LH”为左件，“RH”为右件

简

化

被

放

大

部

位

画

法

在局部放大图表达完整的前提下，允许在原视图中简化被放大部位的图形

剖

中

剖

画

法

在剖视图的剖面中可再作一次局部剖视。采用这种方法表达时，两个剖面的剖面线应同方向、同间隔，但要互相错开，并用引出线标注其名称

简  化  后

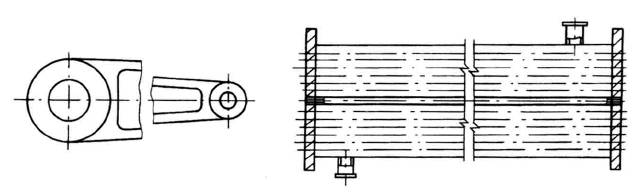

较长的机件沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制。断裂处的边界线可采用波浪线、中断线或双折线绘制

较

长

件

画

法

复

杂

曲

面

的

画

法

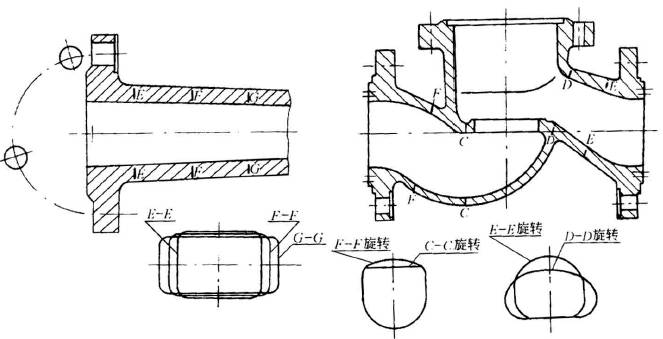

用一系列剖面表示机件上较复杂的曲面时，可只画出剖面轮廓，并可配置在同一个位置上

拆

卸

画

法

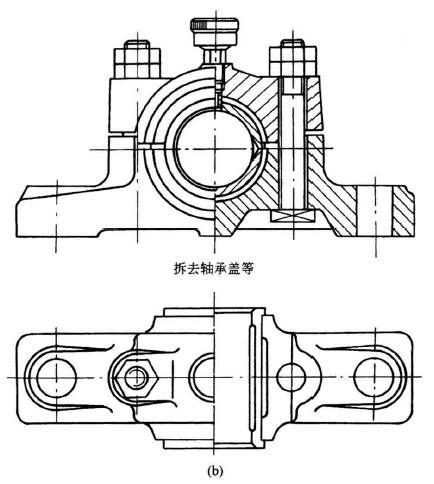

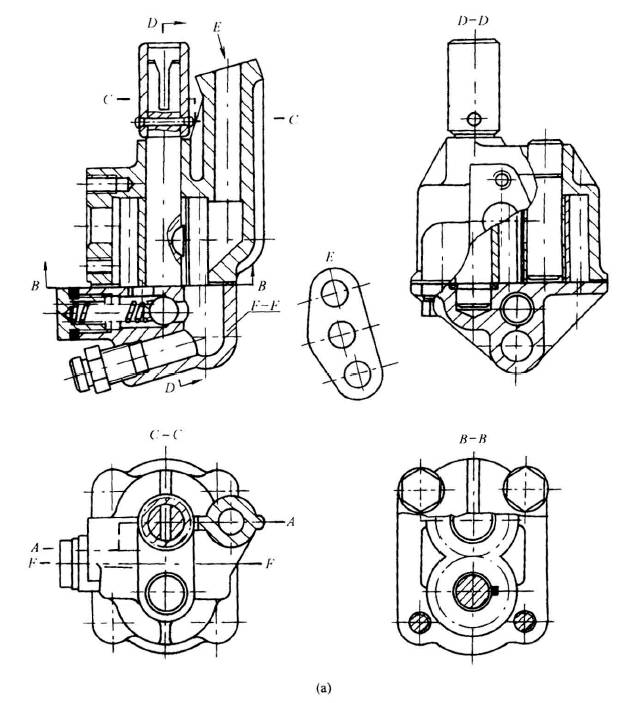

在装配图中，可假想沿某些零件的结合面剖切(图a，B—B)，或假想将某些零件拆卸后绘制，需要说明时可加注“拆去××等”(图b)。这种表示法，允许在装配图中将一些标准件或简单零件等拆卸去，将需要表示重要零件详细绘出，既表达了装配关系，又突出了重点

单

独

绘

出

某

一

零

件

的

画

法

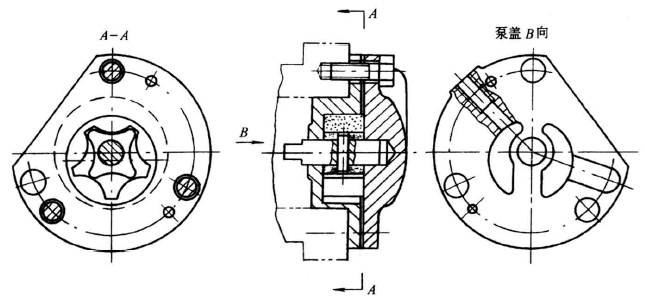

在装配图中，可以单独画出某一零件的视图，但必须在所画视图的上方注出该零件的视图名称，在相应视图的附近用箭头指明投射方向，并注上同样字母
