剖切位置与断面图的标注(GB/T 4458.6—2002)

说          明

图                    例

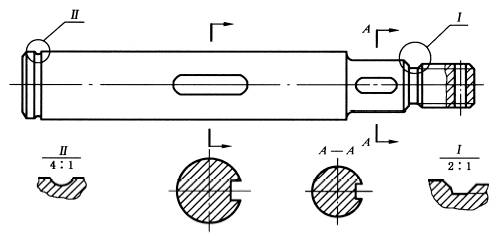

一般应用大写的拉丁字母标注移出断面图的名称“×—×”，在相应的视图上用剖切符号表示剖切位置和投射方向(用箭头表示)，并标注相同的字母，图A—A。剖切符号之间的剖切线可省略不画

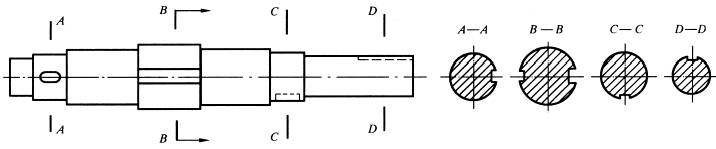

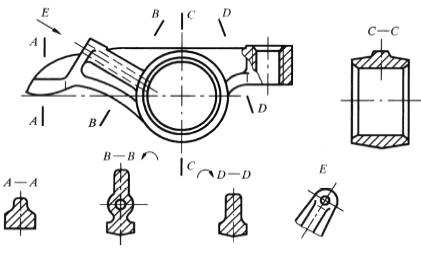

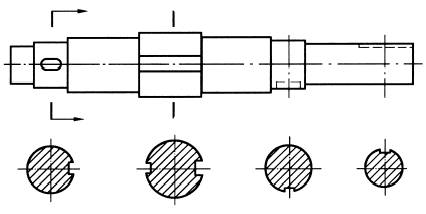

配置在剖切符号延长线上的不对称移出断面不必标注字母，见图a。不配置在剖切符号延长线上的对称移出断面(图b：A—A、图c：C—C和D—D)，以及按投影关系配置的移出断面(图d和图e)，一般不必标注箭头。配置在剖切线延长线上的对称移出断面，不必标注字母和箭头，见图f及图g右边的两个断面图

图a

图b

图c

图d

图e

图f

图g

不对称的重合断面可省略标注，见图a。对称的重合断面及配置在视图中断处的对称移出断面不必标注，见图b和图c

图a

图b

图c
