视图(GB/T 17451—1998、GB/T 4458.1—2002)

基

本

视

图

基本视图是物体向基本投影面投射所得的视图。六个基本视图的配置关系如图1所示。在同一张图纸内按图1配置时，可不标注视图名称

图样表示方法有第一角画法和第三角画法，见GB/T 14692，优先采用第一角画法。本图所示为第一角画法，即将物体置于第一分角内，使其处于观察者与投影面之间得到的多面正投影。第三分角画法为将物体置于第三分角内，使投影面处于观察者和物体之间得到的多面正投影

图1

向

视

图

向视图是可自由配置的视图。在向视图的上方标注“×”(“×”为大写拉丁字母)，在相应视图的附近用箭头指明投射方向，并标明相同的字母。向视图的投射方向应与基本视图的投射方向一一对应，如图2所示。也可在视图的下方(或上方)标注图名，如正立面图、平面图、底面图、背立面图等

图2

局

部

视

图

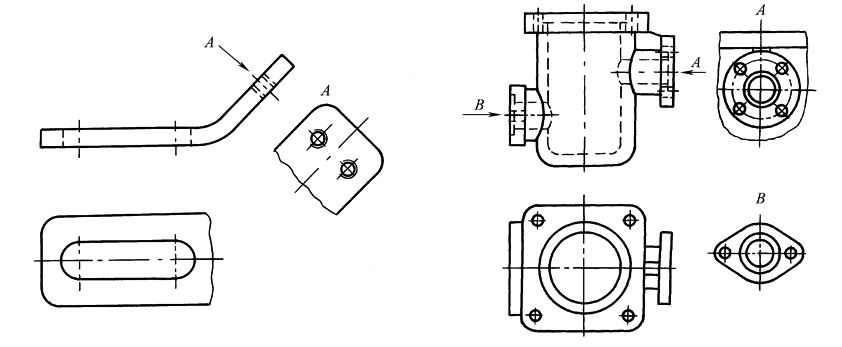

局部视图是将物体的某一部分向基本投影面投射所得的视图。局部视图可按基本视图的配置形式配置(图3的俯视图)；也可按向视图的形式配置并标注(图4)。画局部视图时，其断裂边界用波浪线或双折线绘制，见图3和图4中的A向视图。当所表示的外轮廓成封闭时，则不必画出其断裂边界线，见图4中B向视图

图3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　图4

为了节省绘图时间和图幅，对称构件或零件的视图可只画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线(图5～图7)

图5　　　　　　　　　　　　　图6　　　　　　　　　　　图7

︵

摘

自

︶

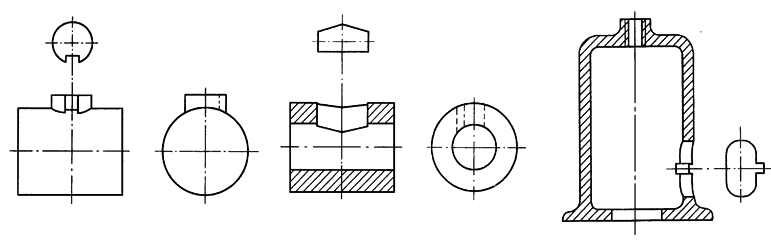

按第三角画法(见GB/T 14692)配置在视图上所需表示物体局部结构的附近，并用细点画线将两者相连(图8～图11)

图8　　　　　　　　　　　　　　　　　图9　　　　　　　　　　　　　　　　　　　　图10

图11

标注局部视图时，通常在其上方用大写的拉丁字母标出视图的名称，在相应视图附近用箭头指明投射方向，并注上相同的字母(图4)。当局部视图按基本视图配置，中间又没有其他图形隔开时，则不必标注(图3)

斜

视

图

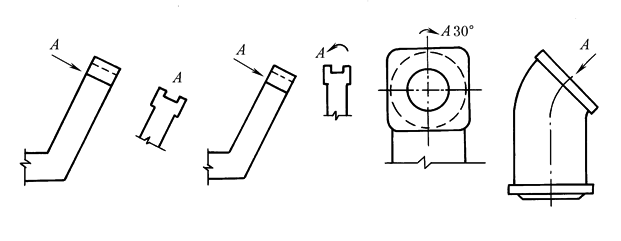

斜视图是物体向不平行于基本投影面的平面投射所得的视图。斜视图通常按向视图的配置形式配置并标注(图12)。必要时，允许将斜视图旋转配置，并标注旋转符号，表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端(图13)，也允许将旋转角度标注在字母之后(图14)

图12　　　　　　　　　　　　图13　　　　　　　　　　　　图14

视

图

其

他

表

示

法

︵

摘

自

︶

相

邻

的

辅

助

零

件

与

特

定

区

域

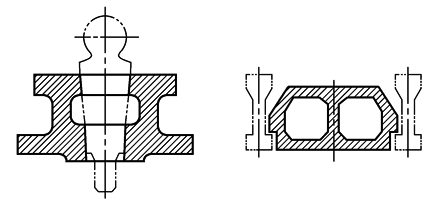

相邻的辅助零件与特定区域 相邻的辅助零件用细双点画线绘制。相邻的辅助零件不应覆盖主要零件，而可以被主要零件遮挡(图15、图16)，相邻的辅助零件的剖面区域不画剖面线

图15　　　　　　　　　　　　　　　图16

当轮廓线无法明确绘制时，则其特定的封闭区域应用细双点画线绘制(图17)平面画法

图17

表

面

交

线

过渡线应用细实线绘制，且不宜与轮廓线相连(图18)

图18

相贯线用粗实线绘制，不可见相贯线用细虚线绘制。相贯线若按简化画法，按GB/T 166751的规定，如图19中的细虚线。当使用简化画法会影响对图形的理解时，则应避免使用

图19

平

面

画

法

为了避免增加视图、剖视图或断面图，可用细实线绘出对角线表示平面(图20、图21)

　　　图20　　　　　　　　　　　　　　　　图21

断

裂

画

法

较长的机件(轴、杆、型材、连杆等)沿长度方向的形状一致或按一定规律变化时，可断开绘制，其断裂边界用波浪线绘制(图22、图23)。断裂边界也可用双折线或细双点画线绘制

图22　　　　　　　　　　　　　　　　　　　图23

重

复

结

构

要

素

重复结构要素 零件中成规律分布的重复结构，允许只绘制出其中一个或几个完整的结构，并反映其分布情况。重复结构的数量和类型的表示应遵循GB/T4458.4中的有关要求

对称的重复结构用细点画线表示各对称结构要素的位置(图24、图25)。不对称的重复结构则用相连的细实线代替(图26)局部放大图

图24

　　　图25　　　　　　　　　　　　　　图26

局

部

放

大

图

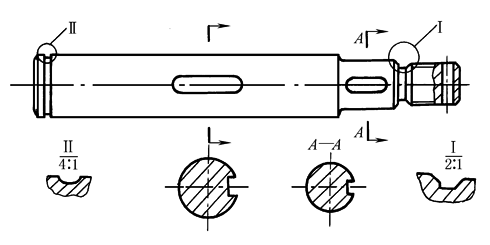

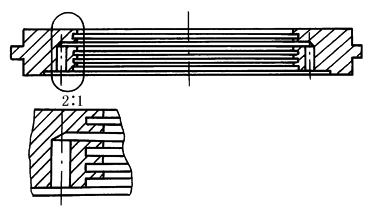

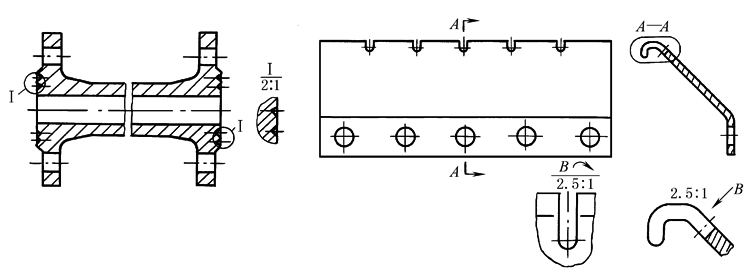

局部放大图是将机件的部分结构用大于原图形的比例所画出的图形。局部放大图可画成视图，也可画成剖视图、断面图，它与被放大部分的表达方式无关(图27)。局部放大图应尽量配置在被放大部位的附近。绘制局部放大图时，除螺纹牙型、齿轮和链轮的齿形外，应用细实线圈出被放大的部位。当机件上被放大的部分仅一个时，在局部放大图上方只需注明所采用的比例(图28)。同一机件上不同部位的局部放大图，当图形相同或对称时，只需画出一个(图29)。必要时可用几个图形来表达同一个被放大部分的结构(图30)

图27

图28

图29　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　图30

初

始

轮

廓

与

弯

折

线

当有必要表示零件成形前的初始轮廓时，应用细双点画线绘制(图31)

图31

弯折线在展开图中应用细实线绘制(图32)透明件与运动件

图32

较

小

斜

度

和

锥

度

结

构

机件上斜度和锥度等较小的结构，如在一个图形中已表达清楚时，其他图形可按小端画出(图33、图34)

图33　　　　　　　　　　　　　　　　　图34

透

明

件

与

运

动

件

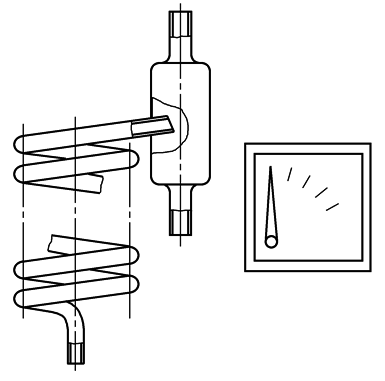

透明材料制成的零件应按不透明绘制(图35)

在装配图中、供观察用的透明材料后的零件按可见轮廓线绘制(图36)

图35　　　　　　　　　　　　　　图36

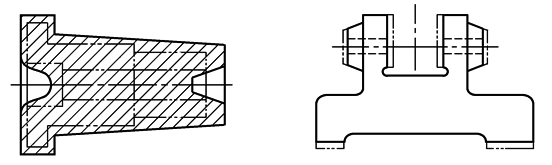

在装配图中，运动零件的变动和极限状态，用细双点画线表示(图37)

图37

成

形

零

件

和

毛

坯

件

允许用细双点画线在毛坯图中画出完工零件的形状(图38)或者在完工零件图上画出毛坯的形状(图39)

图38　　　　　　　　　　　　　　　　　　　　图39

分

隔

的

相

同

元

素

的

制

成

件

和

网

状

结

构

分隔的相同元素的制成件，可局部地用细实线表示其组合情况(图40)

图40

滚花、槽沟等网状结构应用粗实线完全或部分地表示出来(图41)零件图中有两个或两个

图41

纤

维

方

向

材质的纤维方向和轧制方向，一般不必示出，必要时，应用带箭头的细实线表示(图42、图43)

　图42　　　　　　　图43

零

件

图

中

有

两

个

或

两

个

以

上

相

同

视

图

的

表

示

一个零件上有两个或两个以上图形相同的视图，可以只画一个视图，并用箭头、字母和数字表示其投射方向和位置(图44、图45)

图44

图45

镜

像

零

件

对于左右手零件或装配件，可用一个视图表示(图46)，并按GB/T 16675.1在图形下方注写必要的说明

零件1(LH)如图；

零件2(RH)对称

图46

注：1.GB/T 4458.1—2002规定，本部分适用于在机械制图中用正投影法(见GB/T 14692)绘制的技术图样，图样画法为第一角画法。在GB/T 17451中规定优先采用第一角画法，必要时可按GB/T 14692—1993的规定选用第三角画法，二者不矛盾。

2.视图的简化画法见GB/T 16675.1。
