相同、成组结构或要素画法(GB/T 16675.1—1996)

类别

简  化  后

简  化  前

说  明

相

同

、

成

组

结

构

或

要

素

画

法

若

干

相

同

结

构

画

法

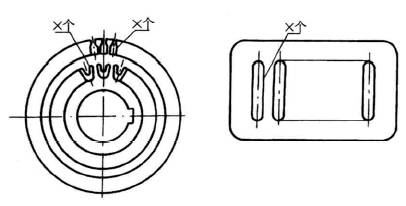

当机件具有若干相同结构(如齿、槽等)，并按一定规律分布时，只需要画出几个完整的结构，其余用细实线连接，在零件图中则必须注明该结构的总数

简  化  后

简  化  后

简  化  前

若干直径相同且成规律分布的孔，可以仅画出一个或少量几个，其余用细实线或

表示其中心位置，规律分布不明确的孔常用符号

 表示

若

干

相

同

直

径

孔

的

画

法

若

干

相

同

零

件

组

画

法

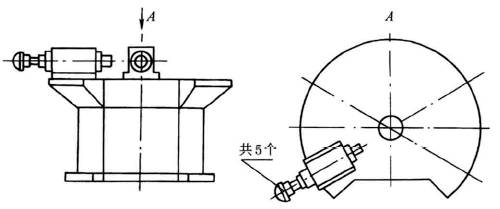

对于装配图中若干相同的零部件组，可仅详细地画出一组，其余只需用细点画线表示出其位置

简  化  后

说  明

若

干

相

同

零

件

组

画

法

对于装配图中若干相同的零部件组，可仅详细地画出一组，其余只需用细点画线表示出其位置

简  化  后

简  化  前

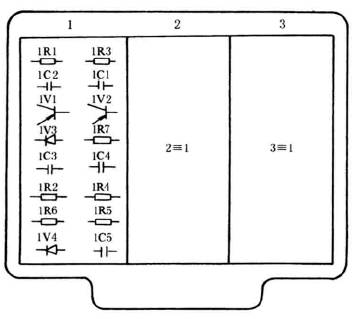

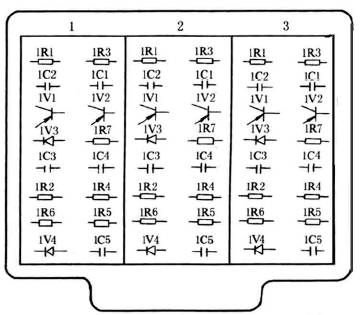

对于装配图中若干相同的单元，可仅详细地画出一组，其余可采用如图所示的简化方法表示

若

干

相

同

单

元

画

法

成

组

的

重

复

要

素

画

法

有成组的重复要素时，可以将其中一组表示清楚，其余各组仅用点划线表示中心位置

简  化  后

说  明

成

组

密

集

管

子

画

法

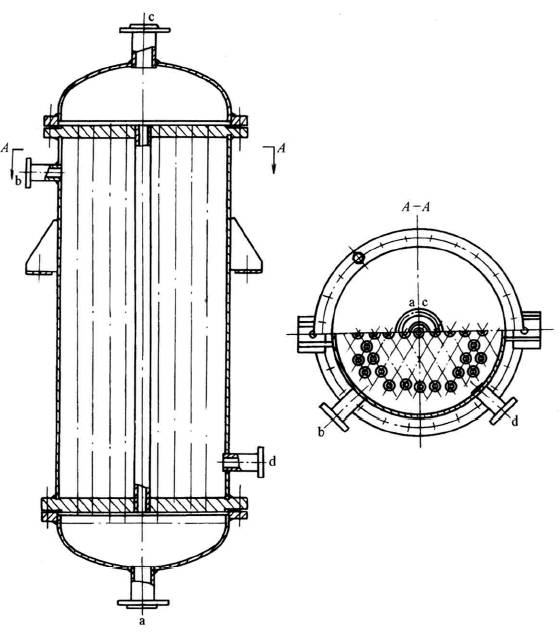

在锅炉、化工设备等装配图中，可用细点画线表示密集的管子，如图所示。如果连接管口等结构的方位已在其他图形表示清楚时，可以将这些结构分别旋转到与投影面平行再进行投影，但必须标注，其标注形式如图所示
