尺寸公差与配合的标注(GB/T 4458.5—2003)

线

性

尺

寸

公

差

的

标

注

线性尺寸的公差应按图示三种形式之一标注：当采用公差带代号标注线性尺寸的公差时，公差带的代号应注在基本尺寸的右边(图1)；当采用极限偏差标注线性尺寸的公差时，上偏差应注在基本尺寸的右上方，下偏差应与基本尺寸注在同一底线上，上下偏差的数字字号应比基本尺寸的数字字号小一号(图2)；当同时标注公差带代号和相应的极限偏差时，则后者应加括号(图3)

标注极限偏差时，上、下偏差的小数点必须对齐，小数点后右端的“0”一般不予注出，为使小数点后的位数相同，也可用“0”补齐(图4，图5)，当上偏差或下偏差为零时，用数字“0”标出，并与下偏差或上偏差的小数点前的个位数对齐(图6)。当公差带相对于基本尺寸对称地配置，即上、下偏差数字相同时，偏差数字只注写一次，并应在偏差与基本尺寸之间注出符号“±”，且两者数字高度相同(图7)

当尺寸仅需要限制单方向的极限时，应在该极限尺寸的右边加注符号“max”或“min”(图8)。同一基本尺寸的表面，若具有不同的公差时，应用细实线分开，分别标注其公差(图9)

如要素的尺寸公差和形状公差的关系需满足包容要求时，应按GB/T 1182的规定在尺寸公差的右边加注符号“”(图10、图11)

角

度

公

差

的

标

注

角度公差的标注如图12所示，其基本规则与线性尺寸公差的标注方法相同

配

合

的

标

注

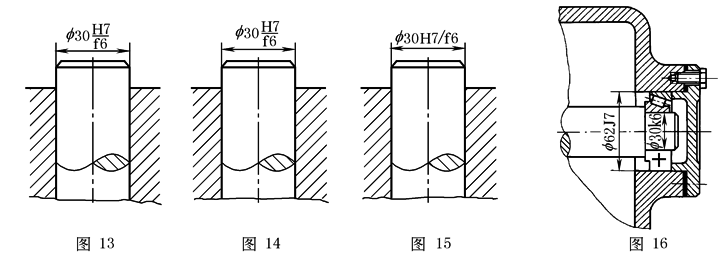

在装配图中标注线性尺寸的配合代号时，必须在基本尺寸的右边用分数的形式注出，分子为孔的公差带代号，分母为轴的公差带代号(图13)。必要时也允许按图14、图15的形式标注。标注与标准件配合的零件(轴或孔)的配合要求时，可以仅标注该零件的公差带代号(图16)

当某零件需与外购件(均为非标准件)配合时，应按图13、图14及图15的形式标注
