剖切平面前、后结构的画法

剖切平面前、后结构的画法(GB/T 16675.1—1996)

类别

简  化 后

简  化  前

说  明

剖

切

平

面

前

、

后

结

构

的

画

法

剖

切

平

面

前

的

结

构

画

法

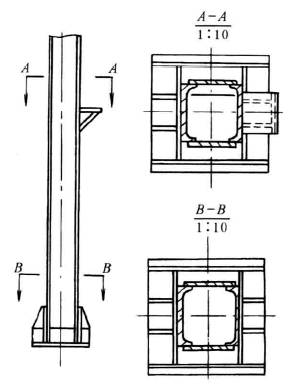

在需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线绘制

剖

切

平

面

后

的

结

构

省

略

画

法

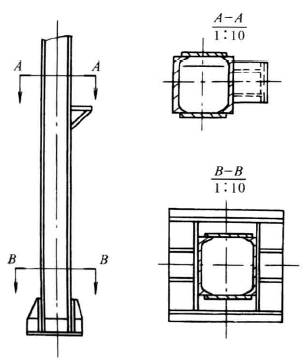

在不致引起误解时，剖切平面后不需表达的部分允许省略不画(见简化后左图 A—A 剖视)
