计算选型
|

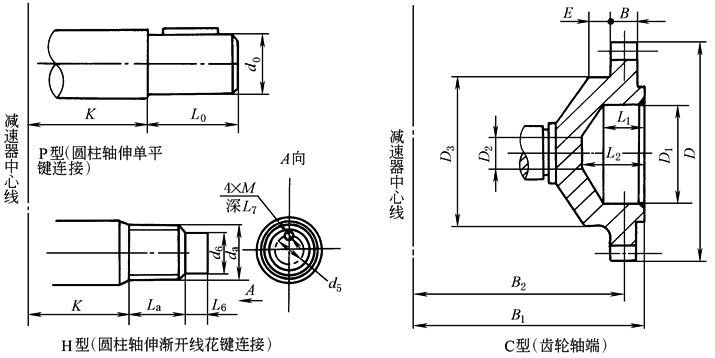

QJ型、QJ-D型减速器的输出轴端尺寸 |
|||||||||||||||||||||
|
mm |
|||||||||||||||||||||
|
公称中心距 a1 |
P型 |
C型 |
H型 |
||||||||||||||||||
|
d0 (r6) |
L0 |
m×z |
D |
D1 (H7) |
D2 |
D3 |
B1 |
B2 |
B |
E |
L1 |
L2 |
m×z |
da (h11) |
La |
d5 |
M |
d6 (k6) |
L6 |
L7 |
|
|
140 |
48 |
82 |
|
|
|
|
|
|
|
|
|
|
|
3×15 |
48 |
30 |
25 |
M6 |
40 |
20 |
12 |
|
170 |
55 |
82 |
|
|
|
|
|
|
|
|
|
|
|
3×18 |
57 |
30 |
30 |
M6 |
50 |
25 |
12 |
|
200 |
65 |
105 |
|
|
|
|
|
|
|
|
|
|
|
3×22 |
69 |
35 |
40 |
M8 |
60 |
30 |
16 |
|
236 |
80 |
130 |
3×56 |
174 |
90 |
40 |
135 |
279.5 |
253 |
25 |
25 |
45 |
60 |
3×27 |
84 |
40 |
50 |
M8 |
70 |
35 |
16 |
|
280 |
90 |
130 |
4×56 |
232 |
120 |
40 |
170 |
302.5 |
271 |
35 |
25 |
50 |
75 |
5×18 |
95 |
50 |
60 |
M8 |
80 |
40 |
16 |
|
335 |
110 |
165 |
4×56 |
232 |
120 |
40 |
170 |
339.5 |
308 |
35 |
25 |
50 |
75 |
5×22 |
115 |
55 |
70 |
M10 |
100 |
45 |
20 |
|
400 |
130 (140) |
200 |
6×56 |
348 |
170 |
45 |
260 |
402 |
370 |
40 |
32 |
76 |
100 |
5×26 |
135 |
70 |
90 |
M10 |
120 |
50 |
20 |
|
450 |
150 |
200 |
6×56 |
348 |
170 |
45 |
260 |
429 |
397 |
40 |
32 |
76 |
100 |
5×30 |
155 |
75 |
100 |
M12 |
140 |
55 |
25 |
|
500 |
170 (180) |
240 |
8×54 |
448 |
200 |
105 |
260 |
482 |
442 |
50 |
32 |
78 |
100 |
5×34 |
175 |
85 |
120 |
M12 |
160 |
60 |
25 |
|
560 |
190 (200) |
280 |
10×48 |
500 |
200 |
105 |
280 |
570 |
505 |
60 |
35 |
78 |
110 |
5×38 |
195 |
95 |
140 |
M12 |
180 |
60 |
25 |
|
630 |
220 |
280 |
|
|
|
|
|
|
|
|
|
|
|
8×26 |
216 |
105 |
160 |
M12 |
190 |
65 |
25 |
|
710 |
250 (260) |
330 |
|
|
|
|
|
|
|
|
|
|
|
8×30 |
248 |
120 |
180 |
M16 |
220 |
65 |
32 |
|
800 |
280 |
380 |
|
|
|
|
|
|
|
|
|
|
|
8×34 |
280 |
135 |
200 |
M16 |
250 |
65 |
32 |
|
900 |
320 |
380 |
|
|
|
|
|
|
|
|
|
|
|
8×38 |
312 |
150 |
220 |
M20 |
280 |
75 |
40 |
|
1000 |
360 |
450 |
|
|
|
|
|
|
|
|
|
|
|
8×44 |
360 |
170 |
250 |
M20 |
320 |
80 |
40 |
|
注：对于尺寸K，QJ型减速器见表QJR型减速器外形、安装尺寸、表QJS型减速器外形、安装尺寸和表QJRS型减速器外形、安装尺寸； QJ-D型见表QJR-D型减速器外形、安装尺寸、表QJS-D型减速器外形、安装尺寸和表QJRS-D型减速器外形、安装尺寸。 |
|||||||||||||||||||||
