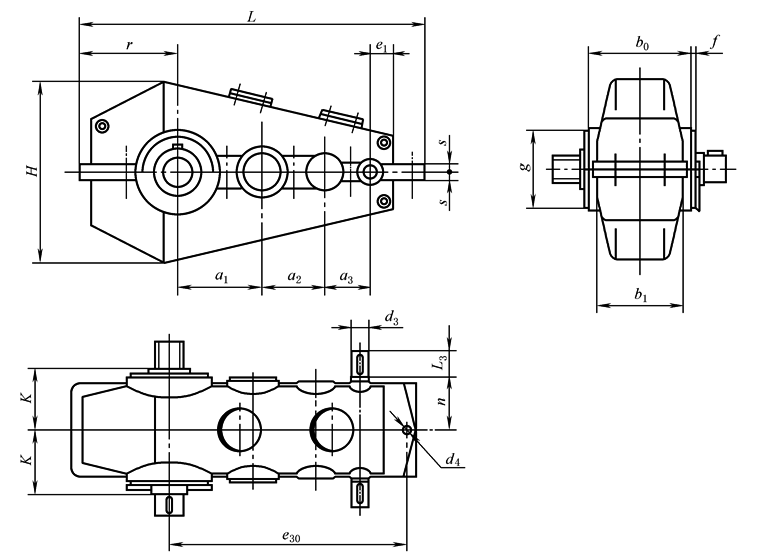

QJS型减速器外形、安装尺寸

mm

公称中心距

a₁

a₂

a₃

a₀₃

输入轴端

L

H

n

K

g

(h9)

d₄

e₃₀

s

b₁

r

e₁

质量

/kg

d₃

(r6)

L₃

140

100

71

311

18

40

567

320

120

130

190

16

130

12

380

12

128

170

40

64

170

118

85

373

22

50

673

386

135

140

215

18

150

15

450

14

148

202

48

95

200

140

100

440

28

60

793

455

180

195

250

20

170

18

530

17

182

232

56

170

236

170

118

524

32

80

928

518

210

225

300

20

200

18

630

17

218

272

67

256

280

200

140

620

38

80

1024

584

235

250

335

25

240

22

750

22

255

314

80

350

335

236

170

741

45

110

1301

735

255

280

400

25

270

26

900

27

300

375

95

654

400

280

200

880

50

110

1559

867

285

340

475

30

320

33

1060

27

364

447

112

940

450

315

224

989

55

110

1736

990

310

365

530

30

360

33

1180

32

404

506

125

1400

500

355

250

1105

60

140

1930

1130

350

410

600

40

400

39

1320

32

471

554

140

1850

560

400

280

1240

70

140

2162

1270

385

445

670

40

430

39

1500

37

515

626

160

2800

630

450

315

1395

80

170

2426

1380

425

495

750

40

480

45

1700

37

569

704

180

3500

710

500

355

1565

90

170

2738

1540

450

565

850

50

530

45

1900

42

654

781

200

4700

800

560

400

1760

100

210

3084

1712

490

615

950

50

580

52

2120

42

728

880

225

6400

900

630

450

1980

110

210

3423

1910

540

670

1060

50

650

62

2360

47

837

978

250

9000

1000

710

500

2210

130

250

3804

2150

610

740

1180

60

720

70

2650

55

922

1074

280

11700

注：1．a₀₃＝a₁+a₂+a₃。

2．输出轴端尺寸见表QJ型、QJ-D型减速器的输出轴端尺寸。
