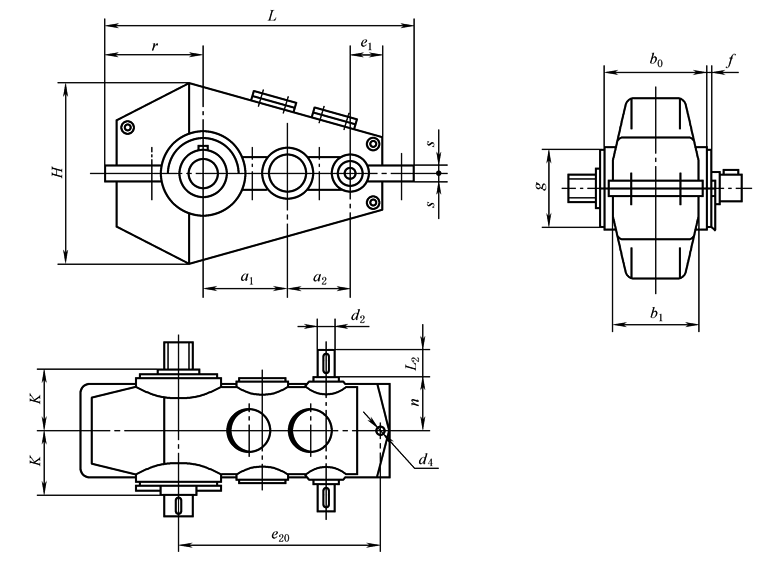

QJR型减速器外形、安装尺寸

mm

公称中心距

a₁

a₂

a₀₂

输入轴端

L

H

n

K

g

(h9)

d₄

e₂₀

s

b₁

r

e₁

质量

/kg

d₂

(r6)

L₂

140

100

240

22

50

505

320

120

130

190

16

130

12

320

12

128

170

50

59

170

118

288

28

60

600

386

135

140

215

18

150

15

380

14

148

202

60

85

200

140

340

32

80

707

455

180

195

250

20

170

18

450

17

182

232

70

133

236

170

406

38

80

828

518

210

225

300

20

200

18

530

17

218

272

85

240

280

200

480

48

110

974

584

235

250

335

25

240

22

630

22

255

314

100

330

335

236

571

55

110

1156

735

255

280

400

25

270

26

750

27

300

375

120

590

400

280

680

65

140

1387

867

285

340

475

30

320

33

900

27

364

447

140

850

450

315

765

80

170

1547

990

310

365

530

30

360

33

1000

32

404

506

160

1300

500

355

855

90

170

1720

1130

350

410

600

40

400

39

1120

32

471

554

180

1760

560

400

960

100

210

1922

1270

385

445

670

40

430

39

1250

37

515

626

200

2600

630

450

1080

110

210

2156

1380

425

495

750

40

480

45

1400

37

569

704

225

3550

710

500

1210

120

210

2433

1540

450

565

850

50

530

45

1600

42

654

781

250

4900

800

560

1360

130

250

2739

1712

490

615

950

50

580

52

1800

42

728

880

280

6600

900

630

1530

150

250

3043

1910

540

670

1060

50

650

62

2000

47

837

978

320

9200

1000

710

1710

170

300

3384

2150

610

740

1180

60

720

70

2240

55

922

1074

360

12000

注：1．a₀₂＝a₁+a₂。

2．输出轴端尺寸见表QJ型、QJ-D型减速器的输出轴端尺寸。
