QJS-D型减速器外形、安装尺寸(JB/T 8905.2—1999) /mm

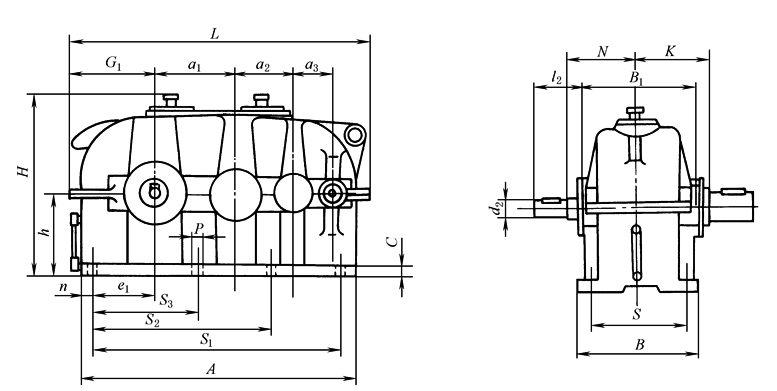

QJS-D型减速器外形、安装尺寸
mm
公称中心距 a₁	a₂	a₃	a₀₃	外形尺寸			中心高h	输入轴端			地脚安装尺寸							A	B₁	n	G₁	e₁	K	质量 /kg
公称中心距 a₁	a₂	a₃	a₀₃	L	H	B	中心高h	N	d₂ (r6)	l₂	S	S₁	S₂	S₃	C	P	孔数 (个)	A	B₁	n	G₁	e₁	K	质量 /kg
140	100	71	311	560	305	220	140	120	18	40	175	450	—	200	22	18	6	496	190	25	172	115	130	92
170	118	85	373	652	365	250	170	135	22	50	205	535	—	235	25	18	6	588	215	27	197	138	150	130
200	140	100	440	750	425	275	200	180	28	60	230	635	—	275	25	18	6	686	250	25	222	165	175	210
236	170	118	524	896	497	330	236	210	32	80	280	750	—	330	28	23	6	816	300	30	265	195	200	330
280	200	140	620	1045	585	360	280	235	38	80	310	900	—	390	30	23	6	965	340	33	303	230	220	490
335	236	170	741	1245	695	430	335	255	45	110	370	1050	750	450	35	27	6	1151	400	35	362	280	260	880
400	280	200	880	1461	830	510	400	285	50	110	450	1270	900	550	40	27	6	1367	490	50	422	325	310	1290
450	315	224	989	1651	930	590	450	310	55	110	490	1425	1000	600	40	33	8	1539	550	55	481	370	335	1976
500	355	250	1105	1832	1030	640	500	350	60	140	540	1600	1120	670	45	33	8	1720	620	60	531	415	375	2780
560	400	280	1240	2062	1160	710	560	385	70	140	600	1780	1250	750	50	39	8	1930	690	70	596	460	410	3960
630	450	315	1395	2307	1300	770	630	425	80	170	650	2010	1410	850	55	39	8	2175	770	80	666	520	450	5500
710	500	355	1565	2583	1460	860	710	450	90	170	740	2265	1580	950	60	45	8	2435	868	85	744	585	510	7770
800	560	400	1760	2883	1640	980	800	490	100	210	830	2535	1770	1060	65	45	8	2735	980	100	824	650	570	9600
900	630	450	1980	3240	1840	1100	900	540	110	210	950	2860	2000	1200	70	52	8	3080	1130	110	930	740	640	13750
1000	710	500	2210	3620	2040	1200	1000	610	130	250	1050	3170	2220	1320	75	52	8	3440	1220	135	1040	815	700	17700
注：1．a₀₃＝a₁+a₂+a₃。 2．输出轴端尺寸见表QJ型、QJ-D型减速器的输出轴端尺寸。
