QJRS-D型减速器外形、安装尺寸(JB/T 8905.2—1999) /mm

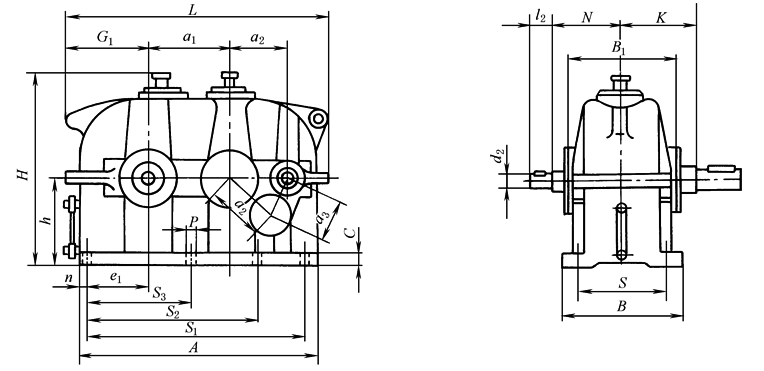

QJRS-D型减速器外形、安装尺寸
mm
公称中心距 a₁	a₂	a₃	a₀₃	外形尺寸			中心高h	输入轴端			地脚安装尺寸							A	B₁	n	G₁	e₁	K	质量 /kg
公称中心距 a₁	a₂	a₃	a₀₃	L	H	B	中心高h	N	d₂ (r6)	l₂	S	S₁	S₂	S₃	C	P	孔数 (个)	A	B₁	n	G₁	e₁	K	质量 /kg
140	100	71	311	494	305	220	140	120	18	40	175	380	—	190	22	18	6	430	190	25	172	115	130	90
170	118	85	373	577	365	250	170	135	22	50	205	460	—	230	25	18	6	513	215	27	197	138	150	125
200	140	100	440	664	425	275	200	180	28	60	230	550	—	275	25	18	6	600	250	25	222	165	175	190
236	170	118	524	796	497	330	236	210	32	80	280	660	—	330	28	23	6	716	300	30	265	195	200	310
280	200	140	620	925	585	360	280	235	38	80	310	780	—	390	30	23	6	845	340	33	303	230	220	480
335	236	170	741	1100	695	430	335	255	45	110	370	940	—	450	35	27	6	1006	400	35	362	280	260	820
400	280	200	880	1289	830	510	400	285	50	110	450	1100	—	550	40	27	6	1195	490	50	422	325	310	1250
450	315	224	989	1462	930	590	450	310	55	110	490	1240	1000	600	40	33	8	1350	550	55	481	370	335	1870
500	335	250	1105	1622	1030	640	500	350	60	140	540	1390	1120	670	45	33	8	1510	620	60	531	415	370	2700
560	400	280	1240	1872	1160	710	560	385	70	140	600	1550	1250	750	50	39	8	1690	690	70	596	460	410	3900
630	450	315	1395	2037	1300	770	630	425	80	170	650	1750	1410	850	55	39	8	1905	770	80	666	520	450	5400
710	500	355	1565	2278	1460	860	710	450	90	170	740	1960	1580	950	60	45	8	2130	868	85	744	585	510	7150
800	560	400	1760	2538	1640	980	800	490	100	210	830	2195	1770	1060	65	45	8	2390	980	100	824	650	570	9400
900	630	450	1980	2860	1840	1100	900	540	110	210	950	2480	2000	1200	70	52	8	2700	1130	110	930	740	640	13500
1000	710	500	2210	3200	2040	1200	1000	610	130	250	1050	2750	2220	1320	75	52	8	3020	1220	135	1040	815	700	17500
注：1．a₀₃＝a₁+a₂+a₃。 2．输出轴端尺寸见表QJ型、QJ-D型减速器的输出轴端尺寸。
