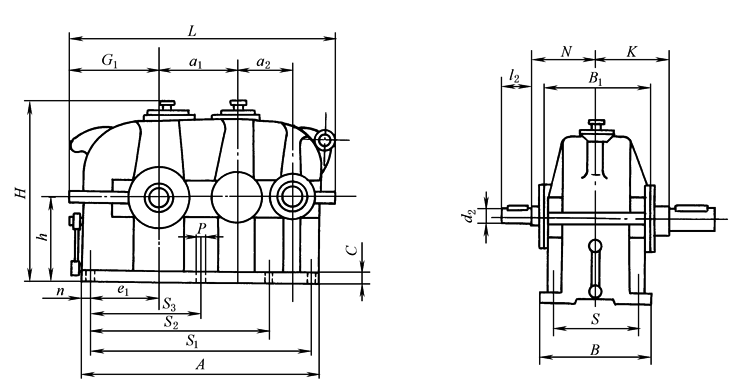

QJR-D型减速器外形、安装尺寸

mm

公称中

心距

a₁

a₂

a₀₂

外形尺寸

中心

高h

输入轴端

地脚安装尺寸

A

B₁

n

G₁

e₁

K

质量

/kg

L

H

B

N

d₂

(r6)

l₂

S

S₁

S₂

S₃

C

P

孔数

(个)

140

100

240

494

305

220

140

120

22

50

175

380

—

190

22

18

6

430

190

25

172

115

130

85

170

118

288

577

365

250

170

135

28

60

205

460

—

230

25

18

6

513

215

27

197

138

150

115

200

140

340

664

425

270

200

180

32

80

230

550

—

275

25

18

6

600

250

25

222

165

175

170

236

170

406

796

497

330

236

210

38

80

280

660

—

330

28

23

6

716

300

30

265

195

200

300

280

200

480

925

585

360

280

235

48

110

310

780

—

390

30

23

6

845

340

33

303

230

220

460

335

236

571

1100

695

430

335

255

55

110

370

940

—

450

35

27

6

1006

400

35

362

280

260

830

400

280

680

1380

830

510

400

285

65

140

450

1100

—

550

40

27

6

1195

490

50

422

325

310

1190

450

315

765

1462

930

590

450

310

80

170

490

1240

1000

600

40

33

8

1350

550

55

481

370

335

1770

500

355

855

1622

1030

640

500

350

90

170

540

1390

1120

670

45

33

8

1510

620

60

531

415

370

2480

560

400

960

1822

1160

710

560

385

100

210

600

1550

1250

750

50

39

8

1690

690

70

596

460

410

3660

630

450

1080

2037

1300

770

630

425

110

210

650

1750

1410

850

55

39

8

1905

770

80

666

520

450

5010

710

500

1210

2278

1460

860

710

450

120

210

740

1960

1580

950

60

45

8

2130

868

85

744

585

510

7170

800

560

1360

2538

1640

980

800

490

130

250

830

2195

1770

1060

65

45

8

2390

980

100

824

650

570

8960

900

630

1530

2860

1840

1100

900

580

150

250

950

2480

2000

1200

70

52

8

2700

1130

110

930

740

640

12950

1000

710

1710

3200

2040

1200

1000

610

170

300

1050

2750

2220

1320

75

52

8

3020

1220

135

1040

815

700

16900

注：1．a₀₂＝a₁+a₂。

2．输出轴端尺寸见表QJ型、QJ-D型减速器的输出轴端尺寸。
