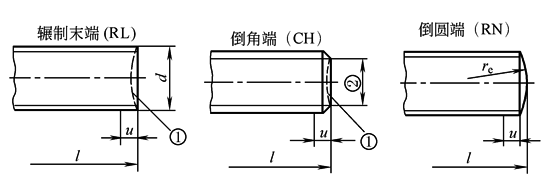

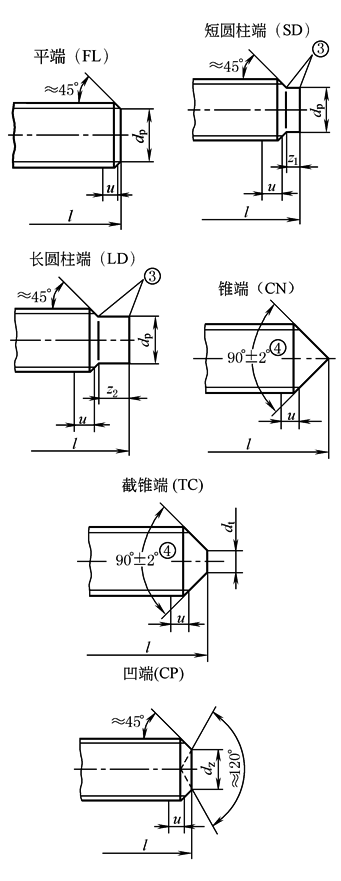

外螺纹零件的末端 (GB/T 2—2001)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

螺栓、

螺柱及

螺钉

(开槽及

十字槽

螺钉)

u≤2P

r_e≈1.4d

螺钉及

自攻螺

钉的刮

削端

d_n＝d-1.6P

v＝0.5d±0.5

l_k＝3P±0.5

l_n＝5P±0.5P

紧

定

螺

钉

螺纹直径

d

d_p

h14

d_t

h16

d_z

h14

1.6

0.8

—

0.8

0.4

0.8

1.8

0.9

—

0.9

0.45

0.9

2

1

—

1

0.5

1

2.2

1.2

—

1.1

0.55

1.1

2.5

1.5

—

1.2

0.63

1.25

3

2

—

1.4

0.75

1.5

3.5

2.2

—

1.7

0.88

1.75

4

2.5

—

2

1

2

4.5

3

—

2.2

1.12

2.25

5

3.5

—

2.5

1.25

2.5

6

4

1.5

3

1.5

3

7

5

2

4

1.75

3.5

8

5.5

2

5

2

4

10

7

2.5

6

2.5

5

12

8.5

3

8

3

6

14

10

4

8.5

3.5

7

16

12

4

10

4

8

18

13

5

11

4.5

9

20

15

5

14

5

10

22

17

6

15

5.5

11

24

18

6

16

6

12

27

21

8

—

6.7

13.5

30

23

8

—

7.5

15

33

26

10

—

8.2

16.5

36

28

10

—

9

18

39

30

12

—

9.7

19.5

42

32

12

—

10.5

21

45

35

14

—

11.2

22.5

48

38

14

—

12

24

52

42

16

—

13

26

① 对d＜M1.6的规格，末端的尺寸和公差应经协议。

② 公称尺寸小于等于1mm时，公差按h13。

③ 对d小于等于M5的规格，截面锥端上没有平面(d_t)部分，其端部可以倒圆。

④ 公称尺寸小于等于1mm时，公差按。
