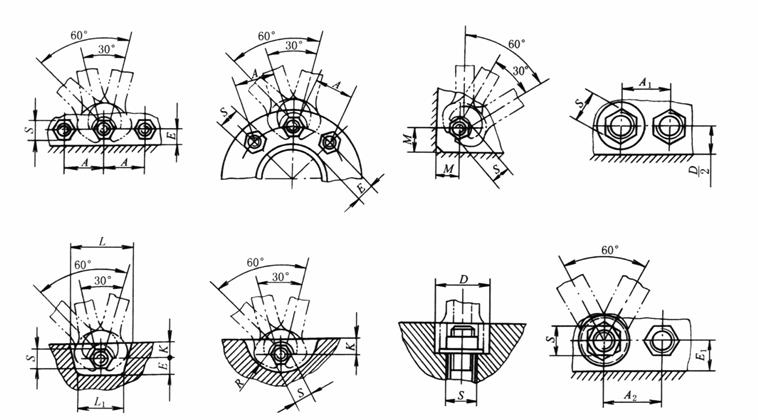

扳手空间(JB/ZQ 4005—1997)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

螺纹直径 d

S

A

A₁

A₂

E

E₁

M

L

L₁

R

D

3

5.5

18

12

12

5

7

11

30

24

15

14

4

7

20

16

14

6

7

12

34

28

16

16

5

8

22

16

15

7

10

13

36

30

18

20

6

10

26

18

18

8

12

15

46

38

20

24

8

13

32

24

22

11

14

18

55

44

25

28

10

16

38

28

26

13

16

22

62

50

30

30

12

18

42

—

30

14

18

24

70

55

32

—

14

21

48

36

34

15

20

26

80

65

36

40

16

24

55

38

38

16

24

30

85

70

42

45

18

27

62

45

42

19

25

32

95

75

46

52

20

30

68

48

46

20

28

35

105

85

50

56

22

34

76

55

52

24

32

40

120

95

58

60

24

36

80

58

55

24

34

42

125

100

60

70

27

41

90

65

62

26

36

46

135

110

65

76

30

46

100

72

70

30

40

50

155

125

75

82

33

50

108

76

75

32

44

55

165

130

80

88

36

55

118

85

82

36

48

60

180

145

88

95

39

60

125

90

88

38

52

65

190

155

92

100

42

65

135

96

96

42

55

70

205

165

100

106

45

70

145

105

102

45

60

75

220

175

105

112

48

75

160

115

112

48

65

80

235

185

115

126

52

80

170

120

120

48

70

84

245

195

125

132

56

85

180

126

—

52

—

90

260

205

130

138

60

90

185

134

—

58

—

95

275

215

135

145

64

95

195

140

—

58

—

100

285

225

140

152

68

100

205

145

—

65

—

105

300

235

150

158

72

105

215

155

—

68

—

110

320

250

160

168

76

110

225

—

—

70

—

115

335

265

165

—

80

115

235

165

—

72

—

120

245

275

170

178

85

120

245

175

—

75

—

125

360

285

180

188

90

130

260

190

—

80

—

135

390

310

190

208

95

135

270

—

—

85

—

140

405

320

200

—

100

145

290

215

—

95

—

150

435

340

215

238

105

150

300

—

—

98

—

155

450

350

220

—

110

155

310

—

—

100

—

160

460

360

225

—

115

165

330

—

—

108

—

170

495

385

245

—

120

170

340

—

—

108

—

175

505

400

250

—

125

180

360

—

—

115

—

185

535

420

270

—

130

185

370

—

—

115

—

190

545

430

275

—

140

200

385

—

—

120

—

205

585

465

295

—

150

210

420

310

—

130

—

215

625

495

310

350
