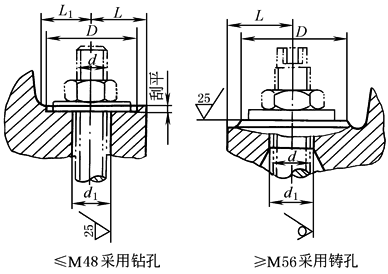

地脚螺栓孔和凸缘　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

d

16

20

24

30

36

42

48

56

64

76

90

100

115

130

d₁

20

25

30

40

50

55

65

80

95

110

135

145

165

185

D

45

48

60

85

100

110

130

170

200

220

280

280

330

370

L

25

30

35

50

55

60

70

95

110

120

150

150

175

200

L₁

22

25

30

50

55

60

70

注：根据结构和工艺要求，必要时尺寸L及L₁可以变动。
