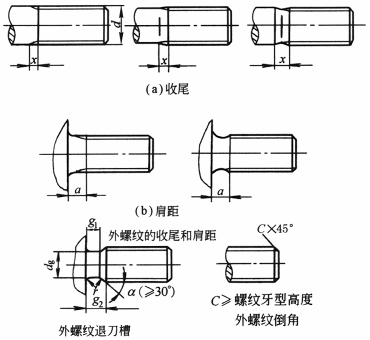

外螺纹的收尾、肩距和退刀槽 (GB/T 3—1997)　　　　　　　　　　　　　　　　　　　　　mm

螺 距

P

收 尾 x

max

肩 距 a

max

退　 刀　 槽

一般

短的

一般

长的

短的

g₁

min

g₂

max

d_g

r

≈

0.2

0.5

0.25

0.6

0.8

0.4

0.25

0.6

0.3

0.75

1

0.5

0.4

0.75

d-0.4

0.12

0.3

0.75

0.4

0.9

1.2

0.6

0.5

0.9

d-0.5

0.16

0.35

0.9

0.45

1.05

1.4

0.7

0.6

1.05

d-0.6

0.16

0.4

1

0.5

1.2

1.6

0.8

0.6

1.2

d-0.7

0.2

0.45

1.1

0.6

1.35

1.8

0.9

0.7

1.35

d-0.7

0.2

0.5

1.25

0.7

1.5

2

1

0.8

1.5

d-0.8

0.2

0.6

1.5

0.75

1.8

2.4

1.2

0.9

1.8

d-1

0.4

0.7

1.75

0.9

2.1

2.8

1.4

1.1

2.1

d-1.1

0.4

0.75

1.9

1

2.25

3

1.5

1.2

2.25

d-1.2

0.4

0.8

2

1

2.4

3.2

1.6

1.3

2.4

d-1.3

0.4

1

2.5

1.25

3

4

2

1.6

3

d-1.6

0.6

1.25

3.2

1.6

4

5

2.5

2

3.75

d-2

0.6

1.5

3.8

1.9

4.5

6

3

2.5

4.5

d-2.3

0.8

1.75

4.3

2.2

5.3

7

3.5

3

5.25

d-2.6

1

2

5

2.5

6

8

4

3.4

6

d-3

1

2.5

6.3

3.2

7.5

10

5

4.4

7.5

d-3.6

1.2

3

7.5

3.8

9

12

6

5.2

9

d-4.4

1.6

3.5

9

4.5

10.5

14

7

6.2

10.5

d-5

1.6

4

10

5

12

16

8

7

12

d-5.7

2

4.5

11

5.5

13.5

18

9

8

13.5

d-6.4

2.5

5

12.5

6.3

15

20

10

9

15

d-7

2.5

5.5

14

7

16.5

22

11

11

17.5

d-7.7

3.2

6

15

7.5

18

24

12

11

18

d-8.3

3.2

参考值

≈2.5P

≈1.25P

≈3P

≈4P

≈2P

—

≈3P

—

—

注：1．应优先选用“一般”长度的收尾和肩距；“短”收尾和“短”肩距仅用于结构受限制的螺纹件上；产品等级为B或C级的螺纹紧固件可采用“长”肩距。

2．d为螺纹公称直径代号。

3．d_g公差为：h13(d＞3mm)、h12(d≤3mm)。
