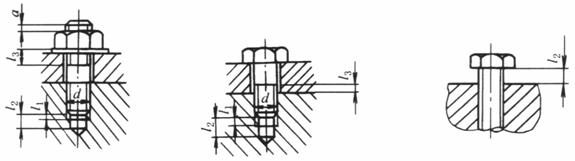

普通螺纹的内、外螺纹余留长度、钻孔余留深度、螺栓突出螺母的末端长度(JB/ZQ 4247－2006)　　　mm

螺 距

P

螺　 纹　 直　 径　 d

余　 留　 长　 度

末端长度

粗 牙

细 牙

内螺纹

钻　 孔

外螺纹

l₁

l₂

l₃

a

0.5

3

5

1

4

2

1~2

0.7

4

1.5

5

2.5

2~3

0.75

6

1.5

6

2.5

2~3

0.8

5

1.5

6

2.5

1

6

8；10；14；16；18

2

7

3.5

2.5~4

1.25

8

12

2.5

9

4

1.5

10

14；16；18；20；22；24；27；30；33

3

10

4.5

3.5~5

1.75

12

3.5

13

5.5

2

14；16

24；27；30；33；36；39；45；48；52

4

14

6

4.5~6.5

2.5

18；20；22

5

17

7

3

24；27

36；39；42；45；48；56；60；64；72；76

6

20

8

5.5~8

3.5

30

7

23

9

4

36

56；60；64；68；72；76

8

26

10

7~11

4.5

42

9

30

11

5

48

10

33

13

10~15

5.5

56

11

36

16

6

64；72；76

12

40

18
