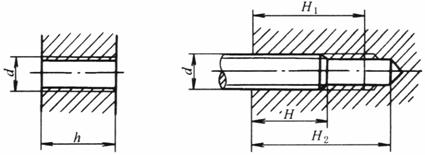

粗牙螺栓、螺钉的拧入深度、攻丝深度和钻孔深度　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称直径

d

钢 和 青 铜

铸　 铁

铝

钻孔深度

H₂

通孔拧

入深度

h

盲孔拧

入深度

H

攻丝深度

H₁

钻孔深度

H₂

通孔拧

入深度

h

盲孔拧

入深度

H

攻丝深度

H₁

钻孔深度

H₂

通孔拧

入深度

h

盲孔拧

入深度

H

攻丝深度

H₁

3

4

3

4

7

6

5

6

9

8

6

7

10

4

5.5

4

5.5

9

8

6

7.5

11

10

8

10

14

5

7

5

7

11

10

8

10

14

12

10

12

16

6

8

6

8

13

12

10

12

17

15

12

15

20

8

10

8

10

16

15

12

14

20

20

16

18

24

10

12

10

13

20

18

15

18

25

24

20

23

30

12

15

12

15

24

22

18

21

30

28

24

27

36

16

20

16

20

30

28

24

28

33

36

32

36

46

20

25

20

24

36

35

30

35

47

45

40

45

57

24

30

24

30

44

42

35

42

55

55

48

54

68

30

36

30

36

52

50

45

52

68

70

60

67

84

36

45

36

44

62

65

55

64

82

80

72

80

98

42

50

42

50

72

75

65

74

95

95

85

94

115

48

60

48

58

82

85

75

85

108

105

95

105

128
