QKM型液压马达外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

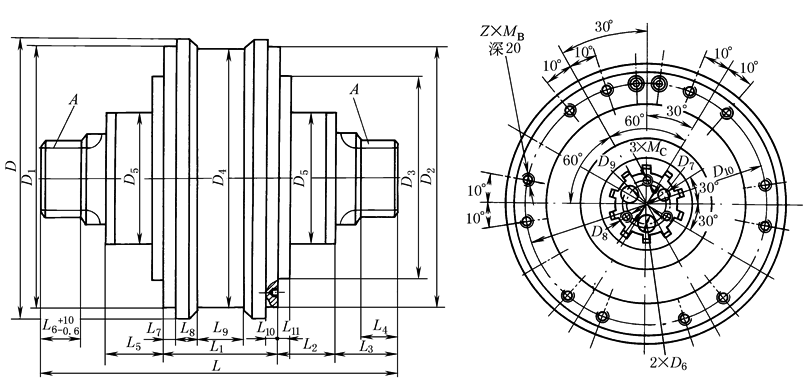

QKM32、QKM42、QKM52、QKM62型

型     号

L

L₁

L₂

L₃

L₄

L₅

L₆

L₇

L₈

L₉

L₁₀

L₁₁

D

D₁

D₂

D₃

D₄

D₅

D₆

1QKM32-※

510

146

83

99

58

83

58

—

—

33

—

18

f320

—

—

f280f8

—

f178

f25

1QKM42-※

548

154

65

131

60

65

60

—

80

36

—

24

f376f7

—

—

f214

f340

f182

f28

QKM52-※

548

174

91

96

60

91

60

20

80

35

20

20

f430

f400e8

f400e8

f315

f398

f205

f29

QKM62-※

665

175

120

125

100

120

100

—

79

45

—

53

f485

—

—

f397g7

f465

f262

f32

型     号

D₇

D₈

D₉

D₁₀

Z×M_B

M_C

A

1QKM32-※

f16

f60±0.3

f43±0.2

f299±0.3

12×M12

M16

6×90b12×80b12×20d9

1QKM42-※

f18

f68±0.3

f50±0.4

f346±0.3

9×M16

M16

10×98b12×92b12×14d9

QKM52-※

f16.5

f68±0.3

f50±0.4

f370±0.3

12×M16

M16

10×98b12×92b12×14d9

QKM62-※

f20

f68±0.3

f50±0.4

f435±0.3

11×M20

M16

10×112b12×102b12×16d9

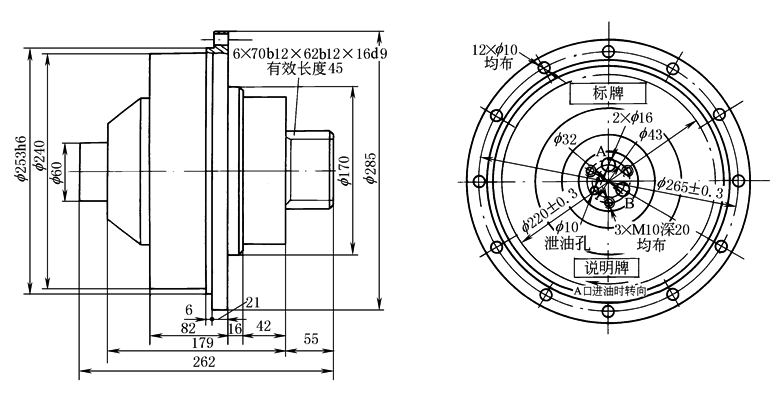

QKM11型
